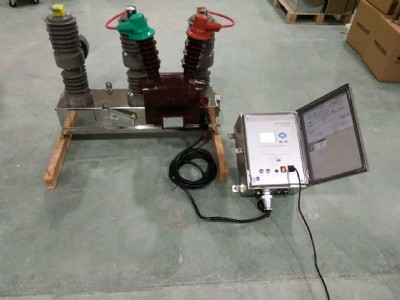

皖開電力ZW32-12FG/630智能真空斷路器
一、主要用途
ZW32-12F/630-20戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中、作為分、合負荷電流、過載電流及短路電流之用 . 斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離;自備PT作為電源、成為有電壓、電流信號輸出并可控制的智能斷路器;由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護 .
二、功能特點
可配用彈簧操動機構、具有開斷關合負荷電流、過載電流及短路電流等基本功能、是ZW32-12系列的基本型 . 斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”（以下簡稱“組合斷路器”） . 在隔離開關上可供用戶選擇使用硅橡膠絕緣護套、該護套具有防雨雪風沙、抗污穢腐蝕的特點、可有效避免隔離開關的冰 凍和氧化 .
斷路器可以加裝避雷器、避雷器可根據用戶要求裝在進、出線任意側;
斷路器可配裝涌流控制器、使其具有躲涌流和過流速斷的功能;斷路器可加裝2～3個測量或計量互感器 .
可配重合控制器構成重合器型智能斷路器 . 基本型與重合控制器配合適用于易取電源的場合、PT型與重合控制器配合適用于無電源的場合、智能斷路器適用于輻射型供電及環網供電系統、幫助系統消除瞬時故障、自動恢復供電、也可隔離永久故障、實現配網自動化 .
智能斷路器具備1～3次重合閘功能、且重合器參數可以整定;
智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能、且參數可以連續整定;
智能斷路器具備小電流接地保護功能、且參數可以連續整定;
智能斷路器既可以實現有線遠方控制、也可在桿下無線遙控 .
可配有電壓互感器、電壓互感器從線路高壓側取電、可根據需要提供給自身或其它控制設備220V、110V、100V的電壓;該斷路器（小水電型）可用于線路電壓的監測、當過電壓或欠電壓時、控制器自動斷開斷路器、可廣泛用于小水電支路與主電網的并網分支處、實現網路的監控和故障的自動隔離;該斷路器（計量型）可輸出0.2級精度的電壓、電流信號、是農網變電所、站外散點開關和簡單計量開關的理想選擇 .
可配用電子PT、從CT取電為電池充電、在失壓狀態下可進行多次儲能和分合閘操作、并可提供外部設備的工作電壓;具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能、保護參數可以由用戶連續整定; 既可以實現有線遠方控制、也可在桿下無線遙控 .
使用環境
1) 海拔高度：≤2000米
2) 環境溫度：戶外 -30℃~ +55℃ 　高年平均氣溫20℃ 　高日平均氣溫30℃
3) 相對濕度：95% （25℃）
4) 抗震能力：地面水平加速度 0.3g 　地面垂直加速度 0.15g
5）地震烈度：7度
6) 大日溫差： 25℃
7) 日照強度(風速0.5m/s 時)：0.1W/cm2
8）大風速：34m/s
9) 大覆冰 厚度：10mm
10) 安 裝位置：戶外 、10kV架空線路用戶責任分界點處 　11）接地方式：中性點不接地、經消弧線圈接地及低電阻接地 .
產品結構
ZW32-12F/630-20戶外高壓真空斷路器在ZW32-12 型真空斷路器基礎上進行了優化改進（詳見ZW32-12戶外高壓真空斷路器使用說明書）和外置電壓互感器及MGK16型智能控制器組成、通過全密封防水型航空接插件和戶外密封電纜進行電氣連接 . 分界斷路器采用專用的彈簧操動機構（或永磁機構）、具備手、電動儲能、手、電動合閘、手、電動 分閘功能 . 分界斷路器外置1 只零序CT、變比為20/1、0.1～5A （一次電流）區段保持線性關系、 額定負載1Ω、額定負載下的變比誤差應小于3% . 一次零序電流為400A、二次輸出電流有效 值不小于5A . 額定短時耐受電流16kA、20kA、25kA,4S . 分界斷路器外置2 只單相CT、變比600/5（或用戶指定的變比）、額定負載10Ω、精度10P20、額定短時耐受 電流16kA、20kA,4S . 分界斷路器采用外置式PT、裝于電源側、變比10000V/220V、容量300VA、精度3P 級、 控制器和斷路器的操作電源和電壓信號均由PT提供 .
