一、用途

出口型跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器、它裝配在配電變壓器高壓側或配電線支干線路上、作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用 .

二、執行標準

產品性能符合GB15166.3-94國家標準和IEC282-2國際標準 .

三、結構簡介

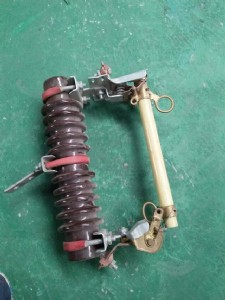

跌落式熔斷器由絕緣支架和熔絲管兩大部分組成、靜觸頭安 裝在絕緣支架的兩端、動觸頭安 裝在熔絲管的兩端、熔絲管由內層的消弧管和外層環氧玻璃管組成 . 拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩、用以分、合負荷電流 . 跌落式熔斷器在正常運行時、熔絲管借助熔絲張緊后形成閉合位置 . 當系統發生故障時、故障電流使熔絲迅速熔斷、并形成電弧、消弧管受電弧灼熱、分解出大量的氣體、使管內形成很高壓力、并沿管道形成縱吹、電弧被迅速拉長而熄滅 . 熔絲熔斷后、下部動觸頭失去張力而下翻、鎖緊機構釋放熔絲管、熔絲管跌落、形成明顯的開斷位置 . 當需要要拉負荷時、用絕緣桿拉開動觸頭、此時主動、靜助觸頭仍然接觸、繼續用絕緣桿拉動觸頭、輔助觸頭也分離、在輔助觸頭之間產生電弧、電弧在滅弧罩狹縫中被拉長、同時滅弧罩產生氣體、在電流過零時、將電弧熄滅 .

四、使用條件
1、環境溫度：-40℃～40℃;　
2、海拔不超過1200m;
3、風速不大于35m/s;
4、地震烈度不超過8度;

五、熔斷器不適用于下述場所：
a、有燃燒或爆炸危險的場所;
b、有劇烈震動或沖擊的場所;

c、不適用于戶內

d、有嚴重腐蝕性氣體或含有燃*、**氣體的場所
e、有異電化學氣體作用及嚴重空氣污穢、鹽 霧地

皖開電力有限公司是國內較大規模的一家專業從事研發、設計、生產、銷售高壓輸配電設備的骨干企業、是國家機械工業部、電力工業部生產高壓開關元件的定點企業 . 高所電氣經過多年的開拓創新、不斷完善和引進先進的生產設備和優良的檢測手段、始終堅持“高技術、高質量、高服務”的三高宗旨、產品質量不斷提高、現已形成多個系列、多種規格的產品結構格局、基本覆蓋了高、中壓輸配電系統領域 .

五、訂貨須知
1、產品型號、名稱、額定電壓、額定電流、額定開斷電流;　
2、環境要求（防污型、高原型）;
3、特殊要求可與我司協商 .
