對稱道岔廠家 鐵路道岔價格

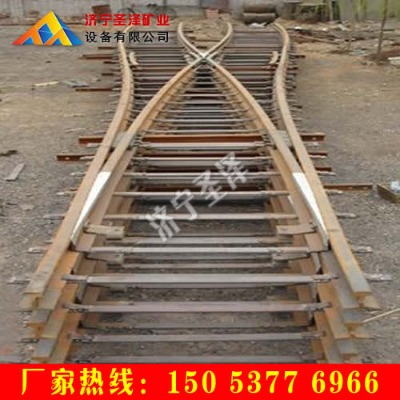

對稱道岔示意圖 礦用對稱道岔 對稱道岔型號 道岔
對稱道岔由主線向兩側分為兩條線路、道岔各部件均按轍叉角分線對稱排列、兩條連接線路的曲線半徑相同、無直向或側向之分、因此兩側線運行條件相同 . 對稱道岔標準化、系列化對煤礦或其他礦山的設計、建設和生產也是非常重要的 . 對稱道岔鋪設方便、迅速、具有嚴格的制造、驗收標準、其軌型、軌距、轉轍角度系列化、適用于我國煤礦行業多變的使用情況 .
濟寧圣澤礦業生產的對稱道岔主要技術參數
型號： ZDC630/3/9 ZDC630/3/15
軌距： 600mm 600mm
鋼軌： 30kg 30kg
道岔號： 3號 3號
曲線半徑：9m 15m
對稱道岔的特點
對稱道岔是單開道岔的一種特殊型式、整個道岔對稱于主線的中線或徹叉角的中分線、列車通過時無直向及側向之分 . 尖軌長度相同時、尖軌作用邊和主線方向所成的交角約為單開道岔之半;導曲線半徑相等時、對稱道岔的長度要比單開道岔短、其它條件相同時、導曲線半徑約為單開道岔的兩倍;在曲線半徑和長度保持不變時、可采用比單開道岔更小號數的轍叉 . 因此在道岔長度固定的條件下、使用對稱道岔可獲得較大的導曲線半徑、能提高過貧速度;在保持相同的過岔速度的條件下、對稱道岔能縮短道岔長度、從而能縮短站場長度、增加股道的有效長度 . 對稱道貧的這些特點使得它在駐峰下、三角線上獲得應用、并被使用于工業鐵路線和城市輕軌線上 .
濟寧圣澤礦業設備有限公司
