焊錫材料是電子行業的生產與維修工作中必不可少的,通常來說,常用焊錫材料有錫鉛合金焊錫、加銻焊錫、加鎘焊錫、加銀焊錫、加銅焊錫。

標準焊接作業時使用的線狀焊錫被稱為松香芯焊錫線或焊錫絲。在焊錫中加入了助焊劑。這種助焊劑是由松香和少量的活性劑組成。

焊接作業時溫度的設定非常重要。焊接作業最適合的溫度是在使用的焊接的熔點+50度。烙鐵頭的設定溫度,由于焊接部分的大小,電烙鐵的功率和性能,焊錫的種類和線型的不同,在上述溫度的基礎上還要增加100度為宜。

焊錫主要的產品分為焊錫絲,焊錫條,焊錫膏三個大類。應用于各類電子焊接上,適用于手工焊接,波峰焊接,回流焊接等工藝上。

由錫(熔點232度)和鉛(熔點327度)組成的合金。其中由錫63%和鉛37%組成的焊錫被稱為共晶焊錫,這種焊錫的熔點是183度。

無鉛焊錫

為適應歐盟環保要求提出的ROHS標準。焊錫由錫銅合金做成。其中鉛含量為1000ppM 以下!

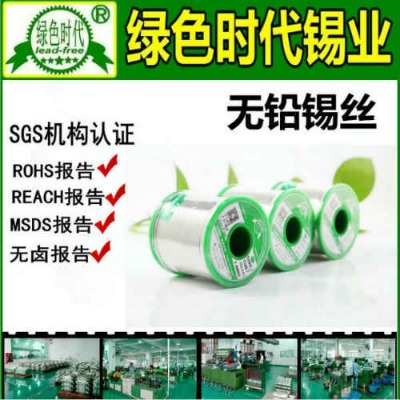

標準焊接作業時使用的線狀焊錫被稱為松香芯焊錫線或焊錫絲。如圖所示,在焊錫中加入了助焊劑。這種助焊劑是由松香和少量的活性劑組成。

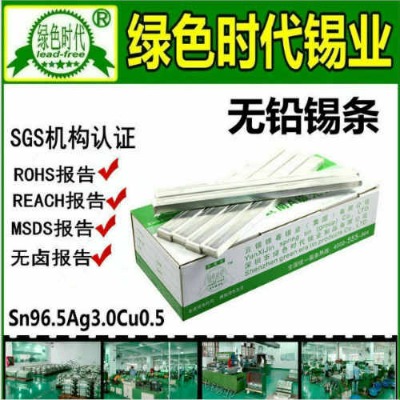

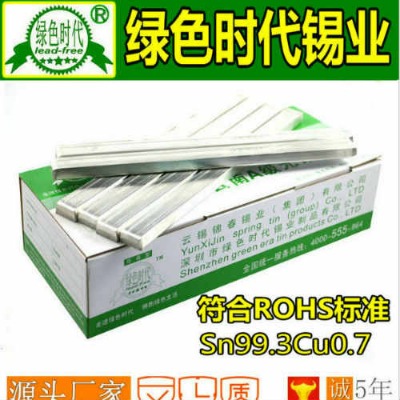

錫條

焊錫經過熔解-模具-成品;形成一公斤左右長方體形狀。

熔點

Sn-Cu系列 Sn-0.75Cu 227℃

Sn-Ag系列 Sn-3.5Ag 221℃

Sn-Ag-Cu系列

Sn-3.5Ag-0.75Cu 217℃~219℃

Sn-3.0Ag-0.7Cu 217℃~219℃

Sn-3.0Ag-0.5Cu 217℃~219℃

①上錫能力差

無鉛焊錫的焊錫擴散性差,擴散面積差不多是共晶焊錫的1/3。

②熔點高

無鉛焊錫的熔點比一般的Sn-Pb共晶焊錫高大約34~44度,這樣電烙鐵烙鐵頭的溫度設定也要比較高。

焊錫 熔點(℃) 焊接作業溫度(℃)(焊錫熔點+50℃) 烙鐵頭溫度(℃)(焊接作業溫度+100℃)

Sn-Pb共晶 183 233 333

Sn-0.75Cu 227 277 377

③ 烙鐵頭的使用壽命變短

④烙鐵頭的氧化

在使用無鉛焊錫時,有時會造成烙鐵頭表面黑色化,失去上錫能力而導致焊接作業中止。

◆烙鐵頭溫度設定在400度的時候

◆沒有焊接作業,電烙鐵通電的狀態長時間的放置。

◆烙鐵頭不清洗。

等等時,氧化的情況比較容易出現。

注意事項

① 烙鐵頭的溫度管理非常重要

有溫度調節的電烙鐵,根據使用的焊錫,選擇最合適的烙鐵頭溫度設定非常重要。

工作以前,用烙鐵頭測溫計先測定烙鐵頭的溫度很重要。

②使用與廠家(例白光工具)配套的正宗烙鐵頭

假冒烙鐵頭,孔徑(放入發熱芯)有大有小,套管的厚度也各有差異這些都造成電烙鐵的性能不能發揮,有時會造成電烙鐵故障的原因。

③使用熱回復性等熱性能好的電烙鐵

在使用無鉛焊錫進行焊接作業時,由于對零件的耐熱性,安全作業的考慮,烙鐵頭的設定溫度一般希望在350度-370度以下。
