焊劑(welding flux)

名詞定義

中文名稱:焊劑

英文名稱:flux

焊接時,能夠熔化形成熔渣和(或)氣體,對熔化金屬起保護和冶金物理化學作用的一種物質。

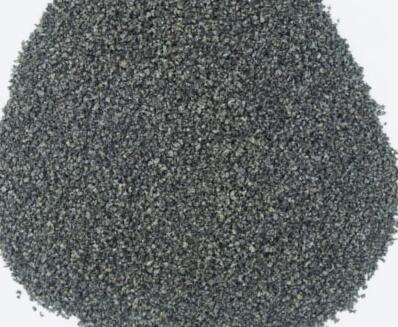

焊劑是顆粒狀焊接材料。在焊接時它能夠熔化形成熔渣和氣體,對熔池起保護和冶金作用。焊接時,能夠熔化形成熔渣和氣體,對熔化金屬起保護和冶金處理作用的一種物質。用于埋弧焊的埋弧焊劑。

焊劑的功能部分可分為三個:

1、去除焊接面的氧化物,降低焊料熔點和表面張力,盡快達到釬焊溫度。

2、保護焊縫金屬在液態時不受周圍大氣中有害氣體影響。

3、使液態釬料有合適流動速度以填滿釬縫。

焊劑由大理石、石英、螢石等礦石和鈦白粉、纖維素等化學物質組成。焊劑主要用于埋弧焊和電渣焊。用以焊接各種鋼材和有色金屬時,必須與相應的焊絲合理配合使用,才能得到滿意的焊縫。

埋弧焊中焊劑的作用

焊劑分為酸性、中性和堿性3種,按制造方法分為熔煉焊劑和非熔煉焊劑。熔煉焊劑是用各種礦石經電弧爐熔煉后粉碎而成。其中,酸性熔煉焊劑應用較多,它配以適當的焊絲,廣泛用于碳鋼和低合金結構鋼的焊接。中性和堿性熔煉焊劑則用于強度較高的高強鋼焊接。非熔煉焊劑制造簡單,勞動衛生條件較好,質量容易控制,并可加入各種所需合金元素來改善焊縫金屬組織和性能,因而得到較廣泛的應用。非熔煉焊劑烘干溫度在 400℃以下的,稱為粘結焊劑;烘干溫度在400~1000℃的,稱為燒結焊劑,后者強度好,成品率高,應用較多。

低碳鋼最常用、最經濟的就是酸性焊劑了,如HJ431配合H08A 或H08MnA ,焊接較重要的低合金高強度鋼時,可采用堿性焊劑SJ101 SJ301等,來配合H08MnA焊絲使用,能顯著的提高焊縫的力學性能和韌性指標。
