LED光電元件

適用于LED發光二極管、數碼管、點陣等背光源,銀膠的固化、干燥。LED專用干燥箱采用靈活可調節的擱擋,箱內有6個K型分布兩側上中下用于溫度的檢測。

有長烤型、短烤型和節能的雙層、多層。

可選走紙記錄、打印記錄或無紙記錄儀(見右圖),對工藝全過程實行監控。

真空干燥箱

LED真空干燥箱采用靈活可調節的擱擋,分層高度可調。條狀的擱板,方便取放產品。采用玻璃大觀察窗便于觀察。密封采用硅橡膠耐溫耐用,真空度高。

PCB印制版

適用于印制版,柔性線路板,電腦手機排線等的老化、干燥。印制版干燥箱干燥箱采用靈活可調節的擱擋,分層高度可調。條狀的擱板,方便取放產品。采用水平送風溫差小,雙數顯溫控表固態繼電器SSR無觸點控溫精確無溫沖。

可選程序溫控儀表控溫PID自整定,固態繼電器SSR無觸點控溫,以滿足任意固化曲線的要求。

可選走紙記錄、打印記錄或無紙記錄儀,對工藝全過程實行監控。

可選現場總線特性的AIFCS計算機監控系統。儀表相當于現場總線系統中的各個控制單元。

不銹鋼鼓風

本箱通用性強,廣泛用于各類用途的高溫實驗,熱處理以及干燥處理,是用途最廣的干燥箱。干燥箱的工作室采用不銹鋼材料,外殼采用優質的冷軋鋼板制作,合理的鼓風系統,完善的控制系統,使得工作室的溫度更加均勻。

采用雙數顯溫度控制儀,醒目直觀,PID控溫精確,無溫沖現象。

擁有定時控制功能,二級超溫保護功能。

可選微電腦程序溫控儀表控溫,PID自整定,固態繼電器SSR無觸點控溫,以滿足任意固化曲線的要求。

可選走紙記錄、打印記錄或無紙記錄儀,對工藝全過程數據記錄保存實行監控。

可選現場總線特性的AIFCS計算機監控系統。AI儀表相當于現場總線系統中的各個控制單元,利用RS485作為現場通訊總線

電池真空

結構上有單開門,對開門之選。

控制上有手動,定時器全自動,PLC控制之選。

效率上有門加熱,快速風冷自選。

歡迎定制各種特殊規格的產品。與電池配套使用的還有圓筒電池極卷真空干燥箱。

電池極片真空

本干燥箱的外殼和工作室均采用優質鋼板制作,內部安裝導軌,中間填充環保的硅酸鋁纖維棉,外殼表面噴涂,經久耐用,采用高效節能的加熱器,合理的抽真空系統,放氣系統,充氮系統,完善的控制系統,使得工作室的溫度更加均勻,含水量更低。

采用靈活可調節的擱擋,分層高度可調。條狀的擱板,方便取放產品。采用玻璃小觀察窗即便于觀察,又有利于保溫。密封采用硅橡膠耐溫耐用,真空度高。

筒體和軸芯分別加熱。

結構上有2個,4個,6個圓筒之選。

控制上有手動,定時器全自動,PLC控制之選。

效率上有門加熱,快速風冷自選。

正弦曲線

即(SCAF干燥器),用于涂布銅版紙干燥,具有非常好的的實用效果。這種干燥器由下箱、上箱組成。上、下箱是鋪有保溫層的矩形箱體,上箱和下箱之間一邊用鉸鏈連接,另一邊借助氣缸的作用可以開合。開啟時,開口可達600mm。幾組縱風管分別固定在上、下箱體上,并裝有一系列氣浮噴咀上下交錯放置。熱風經進風管進入噴咀,以40m/s的速度相對傾斜地射向紙面。上下噴咀成品字型排列,當紙頁從中間穿過時被氣流浮起,呈正弦曲線氣浮狀態前進,紙幅張力一般在控制在5.5N/cm以內。

氣翼式干燥器

它是應用流體力學的柏努利原理,借鑒飛機機翼的特點而設計的。

由上下箱體,進風管,縱風管,噴咀等部件組成。周邊鋪100mm厚的保溫棉,當氣體從進風管進來后,經過整流裝置、分流板、縱風管,然后均勻分配到一系列噴咀,從縫形噴縫噴出的高溫氣流高速掠過紙面,從而將紙幅吸浮在距氣翼噴咀箱平底約2~3mm的高度上。同時湍動的氣流沖刷紙面將其中的水分汽化。在整個干燥器內不需要任何支托導輥。

氣翼式干燥器一般采用雙側配置方式,以便于操作和提高干燥速率。氣翼噴咀的長度與干燥器寬度相同,以防產生氣流的橫向流動。

紙幅橫向水分分布均勻,且不會造成紙幅橫向擺動,從而也不易產生折皺;

由于自氣翼噴咀中噴出的紊流熱空氣流與紙幅行進方向相反,從而增大了紙幅與氣流的相對速度,并且增強了摩擦效應和熱傳遞效率;

能隨意改變上層或者下層氣翼的在相對一側氣翼的作用下飄浮前進。

具有因停電,死機狀態數據丟失而保護的參數記憶,來電恢復功能。此種功能主要有控制儀表來實現,常見的為液晶調節儀或無紙記錄儀。

性能特點

◆采用國內首創流線圓弧型設計,外殼采用冷軋鋼板制造,表面靜電噴塑;

◆本機溫控系統采用微電腦單片機技術,控溫,定時,超溫報警;

◆合理風道和循環系統,使工作室內溫度均勻度變化小;

◆顯示為雙屏高亮度數碼管顯示,示值準確直觀,性能優越,觸摸式按鍵設定調節參數;

◆溫控傳感器采用的是電容式原裝進口部件;

◆具有定時和計時功能;

◆內膽均為鏡面不銹鋼材料制成;半圓形四角易清潔;

◆工作室內擱架可隨用戶要求任意調節高度及擱架多少;

◆采用進口電機及風葉,微量風循環,可使用戶消除對培養細小或粉末類物品擔心吹散的疑惑;

◆箱門具備大視角保溫鋼化玻璃,便于用戶觀察,采用納米材料門封條及保溫材料令整機性能體現更優越。

■電熱鼓風干燥箱原理及作用:

該產品專為干燥熱敏性、易分解和易氧化物質而設計,能夠向內部充入惰性氣體,特別是一些成分復雜的物品也能進行快速干燥。

■電熱鼓風干燥箱箱體結構:

電路系統側采用門式開啟,方便維護和檢修。

箱門閉合松緊能調節,整體成型的硅橡膠門封圈,確保箱內高度。

■電熱鼓風干燥箱控制執行系統:

溫度控制器采用觸摸按鍵、數顯LED顯示、PID智能控制儀表;

Pt100鉑電阻測溫傳感器;

■電熱鼓風干燥箱保護系統:

整機保護系統由超溫保護及報警裝置構成。

保證了執行元器件及試件的完好。

產品說明

用途:

適合于干燥、烘烤及預熱各種材料或試片,內箱機構采用熱風循環方式,溫度分布均勻。

內箱尺寸:

A、40×40×45cm B、50×50×60cm C、60×50×90cm(其他尺寸可依客戶需要訂制).分布精度:±1%(1℃)at- room100ml100℃

溫度解析:0.1℃單位顯示

加熱方式:熱風循環

溫度范圍:常溫~300℃

附件:雙重超溫保護及2片棚板

定時器:0~999.9小時(分鐘),停電記憶型

電源:1φ、200v/50Hz

首先,從結構上分析,一般的干燥箱外殼都是采用冷軋鋼板制造,但是從厚度上講,差別卻很大。由于真空干燥箱里面的真空環境,為防止大氣壓壓壞箱體,其外殼厚度要較鼓風干燥箱大些許,一般是選擇鋼板越厚質量越好,使用壽命也越長。 為便于觀察,在干燥箱的箱門都設有玻璃窗,一般有鋼化玻璃和鑲嵌門上的普通玻璃,干燥箱箱門全部采用鋼化玻璃,雖價格稍貴,但是外觀漂亮,對于操作人員的安全更是有力的保障。 由外及里,干燥箱的內膽有兩種選擇,一是鍍鋅板,二是鏡面不銹鋼。鍍鋅板在長期使用過程中容易生銹,不利于保養;鏡面不銹鋼外觀整潔,易于保養,使用壽命長,屬市場上高檔次的內膽材質,但是價格要稍高于鍍鋅板。 內膽的樣品架子一般有兩層,可根據客戶的要求增添。由于樣品架的質量是由不銹鋼壓制而成,且多增加的架子不利于內部熱風的循環,加大風機的質量要求,所以每加一個架子的成本在三百元之間。

說起溫度,不得不談到保溫與密封。目前國內干燥箱的保溫材質主要是以纖維棉為主,少數采用聚氨酯,下面談談兩種材質的不同特點。從保溫效果來講,聚氨酯的耐溫與絕熱效果要好于纖維棉,一般聚氨酯可以使箱體內的高溫在大幾個小時內保持穩定,值得一提的是,聚氨酯的高效絕熱性能,可有效地防止箱體外溫度過高燙傷操作員。纖維棉材質的干燥箱在高溫時,只能靠溫度控制器不停的控制與調節,保持箱內溫度的穩定,這樣大大增加了風機與控制器的工作強度,從而降低了干燥箱的使用壽命。再從后期維護來講,由于聚氨酯是整個注塑到箱體內的,后期維修時特別繁瑣,維修前需要將聚氨酯全部掏出來,修好后再注塑進去。而纖維棉不會這么麻煩,操作簡單。 最后從市場上講,纖維棉的價格非常便宜,且可滿足大部分的保溫要求,運用廣泛,武漢尚測建議:纖維棉越細,厚度越大,保溫質量越高。干燥箱的密封一般都是采用抗老化的硅橡膠,密封效果很好。

在循環加熱性能上,風機的選擇至關重要,主要有國產和進口兩種風機。低噪音高性能風機,在使用過程中不會產生國產的風機那樣的噪音,并且循環效果好,升溫快。當然,具體也可根據客戶的需求進行選擇。

附件的選擇:一般的干燥箱如不是客戶要求,是不會有時間控制器的,也就是說,干燥時間只能手動控制,如需添加,可選擇時間控制器,增加一個大約在一百元左右。

2、應在供電線路中安裝閘刀或空氣開關一只,供此箱專用,并用比電源線截面積粗一倍之導線作接地線。

3、通電前,先檢查本箱的電氣性能,并應注意是否有斷路或漏電現象。

4、待一切準備就緒,可放入試品,關上箱門,干燥箱必要時可旋開排氣閥,空隙約10mm左右。

5、隔水式培養箱,恒溫水浴將蒸餾水或去離子水接至進水口,加水至溢水口為止。

通電后的使用:

6、接上電源后,即可開啟加熱開關,干燥箱將溫度設定撥盤撥至所需的工作溫度值。水浴振蕩器恒溫培養箱和隔水式培養箱將溫度"設定-測量"開關置于"設定",調節溫度設定旋鈕至所需工作溫度后,將"設定-測量"開關置于"測量",此時箱內開始升溫,綠燈亮(智能式或特殊要求,說明書另附)。

7、當溫度升至所需工作溫度時,調至綠燈熄滅,再作微調至綠燈復亮,在此指示燈交替明滅處即為恒溫點,此時即可再把旋鈕作微調至綠燈熄滅處令其恒溫(很可能在恒溫時,溫度仍繼續上升,此乃余熱影響,此現象約半小時左右即會處于穩定)。當工作室內溫度穩定時(即所謂"恒溫狀態")則可將控溫器再稍作調整,以提高溫度控制的精確度,用此法可選取任何工作溫度。

8、干燥箱恒溫時, 電熱恒溫鼓風干燥箱應關閉高溫開關,只留一組電熱器工作,以免功率過大,影響恒溫精度,工作溫度小于150℃時,只需一組加熱器工作,應關閉高溫開關。

9、溫度達到后,可根據試驗需要,作一定時間的恒溫(W型可設定恒溫工作時間),在此過程中,超級恒溫水浴可由控溫器自動控溫而不需加入人工管理。

FY-GF型遠紅外節能鼓風循環式干燥箱(以下簡稱干燥箱),是FY841型的升級型,更注重產品的節能性和安全性,采用國家經委重點推廣的節能環保加熱新技術,當它被加熱物體吸收時可直接轉變為熱能,從而獲得快速干燥效果,達到縮短生產周期,節約能源,提高產品質量等目的。使用方便、效果顯著,是一種理想的有廣闊前景的干燥設備。適用于工農業,醫療衛生,塑料機械,大專院校和科研部門的生產車間或實驗室。

電熱真空干燥箱的工作原理是:它能夠設定保持溫度恒定,將濕的玻璃器皿烘干的大體積的容器。烘箱內的溫度可以用前面板上的控制旋鈕設定。實際的溫度可由附于其中的溫度計直接讀出,溫度達到100度以后就能將其中的水分蒸發干凈。

電熱真空干燥箱由于外殼由鋼板沖壓折制、焊接成型,而且外殼表面采用高強度的靜電噴塑涂裝處理,漆膜光滑牢固。工作室采用碳鋼板或不銹鋼板折制焊接而成所以干燥箱十分堅固。而且最新研制出來的防爆干燥箱進一步延伸了這些特點。一般的干燥箱都具有自行化操作,人性化結構,信息化處理等特點,高效節能。

結構

干燥箱是一種常用的儀器設備。

干燥箱箱體由角鋼、薄鋼板制成。外殼與工作室間填充玻璃纖維保溫。加熱系統裝置在工作室的頂部。裝有鼓風的本型烘干箱能有效的避免工作室內存在的梯度溫差及溫度過沖現象,且能提高工作室內的溫度均勻性。

干燥箱主要用來干燥樣品,也可以提供實驗所需的溫度環境.干燥箱應用于化工,電子,鑄造,汽車,食品,機械等各個行業.

干燥箱下面有很多的系列,比如電熱鼓風干燥箱、 鼓風干燥箱 、電熱鼓風烘箱 、熱風循環烘箱 、高溫干燥箱 等!下面就具體介紹干燥箱下面的電熱鼓風干燥箱、 鼓風干燥箱 、電熱鼓風烘箱的詳情!

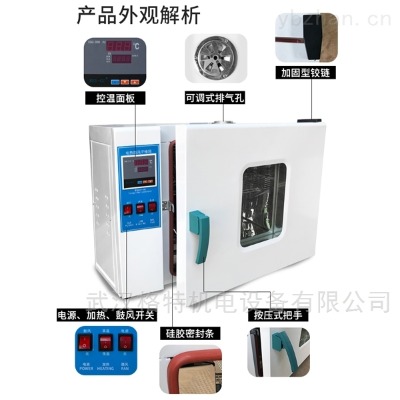

電熱鼓風干燥箱箱體結構:

設計完美,箱體采用數控機床加工成型,箱門采用上開式,操作容易。

內膽采用SUS304不銹鋼板,外殼為A3板噴塑處理,更顯光潔、美觀。

電熱鼓風干燥箱電路系統側采用門式開啟,方便維護和檢修。

箱門閉合松緊能調節,整體成型的硅橡膠門封圈,確保箱內高度。

儲存、加熱、試驗和干燥都是在沒有氧氣或者充滿惰情氣體環境里進行,所以不會氧化。

電熱鼓風干燥箱控制執行系統: 溫度控制器采用觸摸按鍵、數顯LED顯示、PID智能控制儀表; Pt100鉑電阻測溫傳感器;

電熱鼓風干燥箱保護系統: 整機保護系統由超溫保護及報警裝置構成。保證了執行元器件及試件的完好。

鼓風干燥箱 產品用途:

鼓風干燥箱 適用于工礦業企業實驗室、醫藥衛生、科研單位作干燥、烘焙、熔蠟、滅菌、固化使用。

電熱鼓風烘箱工作原理:電熱鼓風烘箱是用數顯儀表與溫度傳感器的連接來控制工作室的溫度,采用熱風循環送風來干燥物料,熱風循環系統分為水平送風和垂直送風,均經過專業設計,風源是由電機運轉帶動送風風輪,使吹出的風吹在電熱管上,形成了熱風,將熱風由風道送入電熱鼓風烘箱的工作室,且將使用后的熱風再次吸入風道成為風源再度循環加熱,大大提高了電熱鼓風烘箱溫度均勻性。如電熱鼓風烘箱箱門使用中被開關,可借此送風循環系統迅速恢復操作狀態溫度值。

溫度控制

1、本型號干燥箱采用具有PID控制方式的數顯溫度控制儀,配用熱敏元件探頭組成自動恒溫控制。控溫精度靈敏,選溫方面,常溫至250℃,任意選擇設定。工作室內溫度可以從儀表直接讀出。

2、定時控制:定時范圍(0S-99.9H),可根據客戶工作要求來選擇控制方式(開機計時或恒溫計時),達到設定時間后自動切斷加熱,設定時可直接在控制面板上撥動撥碼開關,其中代碼單位:(S秒M分H小時)。

規格

1、運用前必需留意所用電源電壓能否符合。運用時,必需將電源插座接地線按規則停止接地。

2、在通電運用時,切忌用手觸及箱左側空間的電器局部或用濕布揩抹及用水沖洗,檢驗時應將電源切斷。

3、電源線不可纏繞在金屬物上,不可設置在低溫或濕潤的中央,避免橡膠老化致使漏電。

4、放置箱內物品切勿過擠,必需留出氣氛天然對流的空間,使濕潤氣氛能在風頂上減速逸出。

5、應活期反省溫度調理器之銀觸點能否發毛或不平,如有,可用細紗布將觸頭砂平后,再運用,并應常常用干凈布擦凈,使之接觸優良(留意必需切斷電源)。室內溫度調理器之金屬管道切勿撞擊免得影響靈活度。

6、在無防爆安裝的枯燥箱內,請勿放入易燃物品。

7、每次用完后,須將電源局部切斷,常常堅持箱內外干凈。干凈終了懸掛相應的標識。詳見

手冊二

1、易爆易燃易揮發物品切勿放入枯燥箱內,免得惹起爆炸。

2、樣品擱板均勻負荷不應超越20kg。

3、樣品室與加熱室之間的擱板上不能放置物品,免得影響熱量交流。

4、運用前必定要反省鎳絡絲有無堆疊、短路之處。

5、加熱指示燈不亮,緣由普通有三:①燈泡壞了;②燈泡接觸不良;③加熱零碎出毛病。

電熱枯燥箱的頤養與保護:6.翻開加熱開關,不加熱。緣由普通有四:①鎳鉻絲斷路;②開關與線路脫焊;③控溫旋鈕指在零位(旋動控溫旋鈕至指定溫度刻度);④繼電器保護。

⒎溫度掌握失靈,緣由普通有三:①感溫探頭保護(改換熱敏電阻);②繼電器保護;③控溫零碎其他部件毛病(用萬用電表測出毛病所在,據情修繕)。

手冊三

1、運用該儀器須有專人擔任,裝備運用終了應切斷外來電源,免除不測事故發作。

2、任務室內放置試品時,不能太密,免得影響任務室內氣流的一般活動,每個物品之間須有10~20mm間隙,而且對稱放置,每層擱板上的物品放置要交織,最底層擱板的間隔與任務室底部必需有大于100mm的間隔。

3、在裝備四周應留必定的空間,便于裝備散熱及操縱和保護。

4、避免尖、銳物劃傷裝備。

5、請勿隨便拆裝電器元件及裝備的另(部)件,免得保護電氣掌握線路,形成裝備的人為毛病而影響其功能。

6、儲存、運用裝備時,四周無易燃、易爆及腐蝕性精神。

7、不準將易燃、易爆及揮發物品放入本裝備中停止枯燥處置。

8、運用裝備前請仔細閱讀島韓儀器裝備相關"產品說明書"后,再停止各項操縱。

注意事項

一、干燥箱恒溫干燥時恒溫室下方的散熱板上,不能放置物品,以免烤壞物品或引起燃燒。

二、電熱恒溫鼓風干燥箱消耗的電流比較大。因此,它所用的電源線、閘刀開關、保險絲、插頭、插座等都必須有足夠的容量。為了安全,箱殼應接好地線。

三、放入箱內的物品不應過多、過擠。

四、嚴禁把易燃、易爆、易揮發的物品放入箱內,以免發生事故。

五、對玻璃器皿進行高溫干熱滅菌時,須等箱內溫度降低之后,才能開門取出,以免玻璃驟然遇冷而炸裂。

六、如果需要觀察恒溫室內的物品。

七、每臺工業烤箱附有試品擱板兩塊。擱板每塊平均負荷為15公斤,放置試品時切勿過密與超載,以免影響熱空氣對流。

八、切勿把本機箱體放在含酸、含堿的腐蝕環境中,以免破環電子部件。

操作規程

1、操作者應熟悉該設備的性能及結構,取得操作資格證后方可進行操作。

2、把需干燥固化處理的工件放入干燥箱內,上下四周應留存一定空間,保持工作室內氣流暢通,關好干燥箱門。

3、根據干燥固化物品情況,把風門調節旋鈕旋到合適位置。

4、打開電源及風機開關。此時電源指示燈亮,電機運轉。控溫儀表顯示經過"自檢"過程后,"PV"屏應顯示工作室內測量溫度,"SV"屏應顯示使用中需干燥的設定溫度,此時干燥箱即進入工作狀態。

5、按一下"L"鍵,此時"SV"屏顯示"5P",用↑或↓改變原"SV"屏顯示的溫度值,直至達到需要值為止。設置完畢后,按一下"SET"鍵,"PV"顯示"5T",進入定時功能。若不使用定時功能則再按一下"SET"鍵,使"PV"屏顯示測量溫度,"SV"屏顯示設定溫度即可。若使用定時,則當"PV"屏顯示"5T"時,"SV"屏顯示"0",用加減鍵設定所需時間,設置完畢,按一下SET鍵,使干燥箱進入工作狀態即可。

6、將溫度時間設定完成后,打開箱門放入產品,然后關閉箱門壓緊鎖扣,進入設定好的工作狀態。

維護保養

1、干燥箱消耗的電流比較大,因此它所用的電源線、閘刀開關、保險絲、插頭、插座等都必須有足夠的容量。為了安全,箱殼應接好地線。

2、放入箱體內的物品不應過多、過擠。如果被干燥的物品比較濕潤,應將排氣窗開大。加熱時,可開動鼓風機,以便水蒸汽加速排出箱外。但不要讓鼓風機長時間連續運轉,要注意適當休息。

3、干燥箱內下方的散熱板上,不能放置物品,以免烤壞物品或引起燃燒。

4、對玻璃器皿進行高溫干熱滅菌時,須等箱內溫度降低之后,才能開門取出,以免玻璃驟然遇冷而炸裂。

5、嚴禁把易燃、易爆、易揮發的物品放入箱內,以免發生事故。

6、如果需要觀察恒溫室內的物品,可打開外門,隔著內玻璃門進行觀察。開門次數不宜過多,以免影響恒溫。干燥箱用于物品的干燥和干熱滅菌,分為鼓風干燥和真空干燥兩種,鼓風干燥就是通過循環風機吹出熱風,保證箱內溫度平衡,真空干燥是采用真空泵將箱內的空氣抽出,讓箱內大氣壓低于常壓,使產品在一個很干凈的狀態下做試驗,是一種常用的儀器設備。
