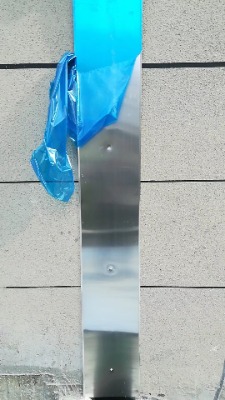

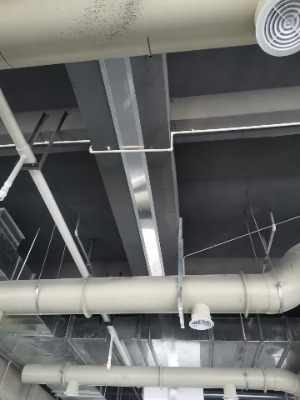

防止房屋因氣候變化而產生裂縫。其做法為:沿建筑物長度方向每隔一定距離預留縫隙,將建筑物從屋頂、墻體、樓層等地面以上構件全部斷開,建筑物基礎因其埋在地下受溫度變化影響小,不必斷開。伸縮縫的寬度一般為20毫米到30毫米,縫內填保溫材料,兩條伸縮縫的間距在建筑結構規范中有明確規定。

若建筑物平面尺寸過長,因熱脹冷縮的緣故,可能導致在結構中產生過大的溫度應力,需在結構一定長度位置設縫將建筑分成幾部分,該縫即為溫度縫。對不同的結構體系,伸縮縫間的距離不同,中國現行規范《混凝土結構設計規范》GB50010-2010中8.1條對此有專門規定。

橋梁伸縮縫GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫產品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型橋梁伸縮裝置適用于伸縮量80mm以下的的橋梁, GQF-MZL型橋梁伸縮裝置型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁。

為滿足橋面變形的要求,通常在兩梁端之間、梁端與橋臺之間或橋。

1、在平行、垂直于橋梁軸線的兩個方向均能自由伸縮

2、牢固可靠

3、車輛駛過應平順、無突跳與噪聲

4、防水及防止雜物滲入阻塞

5、安裝、檢查、養護、消除污物都要簡易方便。

整體設計

合理選定恰當伸縮量的縫隙極為重要,縫隙越大伸縮裝置越容易遭破壞。采用的縫隙過大或過小,以及沒有考慮安裝時的溫度而調整間隙。特別是針對板式橡膠伸縮裝置,易造成破壞。即使是連續橋面,在面層鋪裝上往往也會出現裂紋。因此。要采取預先切割橋面,設置接縫,或用較軟的鋪裝層來吸收裂縫,或者安設小型的伸縮裝置來解決。在較大縱坡的情況下,如不設置考慮適應豎直變位的構造,也容易產生缺陷,引起破壞。伸縮裝置沿橋面縱向,即使伸縮量小,也存在撓度差大的問題,因此,在伸縮裝置構造上要給予重視。伸縮裝置與梁體結合成等強的整體無疑是提高其使用效能的重要手段。除模數式伸縮裝置之外的其他類型的橋梁伸縮裝置,與橋面板的固定、結合往往不夠充分,效果不甚理想,一般構造尺寸較小、剛度不足,而且對新材料的特征、配合等研究不夠深入,所以在選型時應作充分的比較研究。為防止因雨水而起的漏水現象,雖然在一些鋼制伸縮縫裝置中,對配合部位采取插入密封橡膠或將排水裝置或鋪裝層面層作為容易清掃的型式,或在整個縫隙中灌注填入防水材料的實用型式。對與橋面的雨水,一般應在伸縮裝置附近設集中排水口;對不在日常養護作多次涂漆的構件上,設計上應采用優質耐久的防護材料作有效的處理。

實例設計

在設計方面,有些設計者誤認為上部構造梁板的實際預制長度與理論長度之差就是橋兩端伸縮縫的寬度。就一孔20m長的簡支梁橋為例,有些設計人員照本宣科,把兩端各設一道縫寬2cm的伸縮縫。實際上按溫差45℃設計,伸縮量按下式計算:

△L=△Lt+△Ls+△Lc+△Ld+△ALe,△Ltf=△taL。

式中:△Lt-溫度變化產生的伸縮量;

a-線膨脹系數,混凝土a=1.0×10-5,鋼a=1.2×10-5;

L-伸縮梁的長度;

△Ls,△Lc-由于混凝土收縮和徐變影響而產生的收縮;

△Ld-梁端轉角產生的變形量;

△Le-制造安裝誤差。

膨脹系數n=10×10-6,干燥收縮度20×10-5,徐變系數ψ=2.0,預應力引起的平均軸向應力σ=6N/mm2,混凝土的彈性模量Eh=30000N/mm2,施加預應力后三個月的遞減系數=0.4,則:△=45×10×10-6×20000=9mm,△L=20×aLβ=20×10×10-6×20000×0.4=1.6mm�！鱈=σ/EhψLβ=6/30000×2×20000×0.4=3.2mm。設梁端旋轉水平變形△Ld=3mm�？偵炜s量△L=9+1.6+3.2+3=16.8mm。按此計算,只在一端(若系坡橋只在高處一端)留一道縫寬2cm的伸縮縫即可,另一端橋面鋪裝與背墻連續,這樣,既節約了資金,又減輕了跳車。

合理預留伸縮縫寬度,可使其在夏季擠緊,到冬季溫度降低時才會拉開,從而有效提高伸縮縫壽命,減小橋頭跳車。據觀察伸縮縫擠壞的很少,大部分是縫太寬,引起跳車,跳車越嚴重縫破壞的越快,形成惡性循環。另外混凝土還有相當高的抗壓強度,只要擠壓在規定范圍內,對橋梁結構不會造成影響。由此可見在伸縮縫的設計中,采用安全系數較大的伸縮縫寬度,是完全有必要的。

橋梁伸縮縫的破壞,對橋梁使用性能以及通車都會帶來嚴重的影響,因此必須加強橋梁伸縮縫的優化設計,從伸縮縫類型、結構以及環境等相關因素進行強化設計,才能確保伸縮縫在今后的使用中,滿足橋梁使用性能。

無論是水泥混凝土還是瀝青混凝土路面,均應采用反開槽施工:預留槽口放樣→切割伸縮縫預留槽→調整伸縮縫預埋鋼筋→清除槽口雜物→安放伸縮裝置→標高檢查→鎖定綁扎鋼筋→支�！鷻z查澆筑混凝土。

1、梁板上的預埋鋼筋如果位置不對或者是漏預埋了,則需要采用植筋的方法把鋼筋補上。

2、切割后要清理干凈,鏈接錨固。

3、鋼筋焊接焊縫要夠,焊接要牢固。

4、混凝土的表面標高要正確,防止跳車。

5、伸縮縫錨固牢靠,不松動,伸縮性能有效。

6、混凝土的養護時間要夠,不要因為養護時間不夠而開放交通。

1、要求施工單位將伸縮縫吊裝就位,檢查其中心線與梁縫中心線是否重合,其頂面與路面標高是否一致,及時進行調整。將預埋鋼筋和伸縮縫錨固件焊接牢固,再橫穿12或16水平鋼筋。一定要立即拆除伸縮縫定位壓板,鏨去定位螺絲,并用角向砂輪磨去焊疤,補上油漆。用膠粘紙帶或木板密封伸縮縫頂面縫口,在槽口部位即澆筑50號混凝土;用插入式振動棒,充分振搗密實。抹平混凝土過度段表面。用直尺檢查伸縮縫頂面、過度段,應盡量與路面平順。做好混凝土養生后方可通車。帶有防撞墻,人行道結構的伸縮縫,參造上述安裝工序作業。

2、安裝前應檢查伸縮縫是否有出廠合格證、使用說明書等,并約請監理、設計及有關人員對伸縮縫外觀、幾何精度進行檢查驗收,合格后方可使用。在橋梁上進行劃線、切割:根據設計位置放出伸縮縫中線,并按設計尺寸從中線位置量測伸縮縫混凝土保護帶邊線,用混凝土切縫機按所畫邊線切割橋面瀝青混凝土。為保證切邊不受損壞,可分兩次切割。第一次切縫距離保護帶邊線預留5cm,待澆筑混凝土前,再沿準確邊線進行第二次切割。切縫要求順直、準確,切割時注意不要破壞橋面防水層,將防水層卷起予以保護。

3、一定要及時進行橋面的清理、填塞間隙:人工配合空壓機清除切割范圍內的瀝青混凝土,并鑿除松散混凝土,同時將縫內的雜物清理干凈�？p寬一定要滿足設計寬度要求,清理后用苯板將伸縮縫堵嚴�；謴皖A埋錨筋,預留鋼筋數量要與設計圖紙相符,若不相符要及時補焊。用空壓機再次清理。為預防伸縮縫安裝過程中焊花燒壞泡沫板,可在泡沫板兩側用鋼板或鐵皮覆蓋保護。

4.當要安裝的伸縮縫就位用吊車吊運時,應檢查好吊車的吊鉤,防止脫鉤,吊裝時應嚴格按照廠家預留的吊位進行吊裝,并按照設計圖紙綁軋鋼筋。在固定過程中采用拉線的方法控制伸縮裝置的中線和直順度,用長度大于3m具有足夠剛度的工字鋼或鋁合金鋼搭放在伸縮縫兩側來控制高程。工字鋼沿垂直伸縮縫的方向以1m間距放置,并與縫兩側路面壓緊,用木楔將伸縮縫型鋼墊平,然后用3m直尺配合自制小門架逐段精確調平,調平過程中應采用鋼楔。伸縮縫就位后,應調整伸縮縫的中線及標高,標高根據縫兩側5m范圍內的實測路面標高確定。

1、橋梁伸縮縫設計不周

設計時梁端部未能慎重考慮,在反復荷載作用下,梁端破損引起伸縮裝置失靈。另外,有時變形量計算不恰當,采用了過大的伸縮間距,導致伸縮裝置破損。

2、伸縮縫裝置自身存在問題

伸縮裝置本身構造剛度不足錨固的構件強度不足,在營運過程中產生不同程度的破壞。

3、伸縮裝置的后澆壓填材料選擇不當

對伸縮裝置的后澆壓填材料沒有認真對待、精心選擇,致使伸縮裝置營運質量下降,產生不同程度的病害。

4、施工不科學合理

施工過程中,梁端伸縮縫間距沒有按設計要求完成,人為地放大和縮小,定位角鋼位置不正確,致使伸縮裝置不能正常工作。這樣會出現下列情況:由于縫距太小,橡膠伸縮縫因超限擠壓凸起而產生跳車;由于縫距過大,荷載作用下的剪切力以及車輛行駛的慣性,會將松動的伸縮縫橡膠帶出定位角鋼,產生了另一類型的跳車。施工時伸縮裝置的錨固鋼筋焊接的不夠牢固,或產生遺漏預埋錨固鋼筋的現象,給伸縮縫本身造成隱患;施工時伸縮裝置安裝得不好,橋面鋪裝后伸縮縫澆筑的不好,使用過程中,在反復荷載作用下致使伸縮縫損壞。

5、連續縫設置不夠完善

為了減少伸縮縫,大量采用連續梁或連續橋面。橋面連續就需設置連續縫,連續縫的設置不夠完善,致使連續縫破損,而產生橋面跳車。橋面連續縫處,變形假縫的寬度和深度設置得不夠規范,不夠統一,這也不同程度地影響著連續縫的正常工作。

1、伸縮裝置因受運輸長度限制,可分段制造,現場拼接。存放在工地的伸縮裝置應平行放置,不得交叉堆放,以防變形。

2、出廠時,連接卡具僅為運輸方便而設,縫隙并不是定位置。伸縮裝置安裝時,應在監理工程師的認可下方可進行。如設計文件上有規定,以橋梁設計文件所規定的為依據。

3、伸縮裝置吊裝就位前,應將預留槽內的混凝土打毛,清掃干凈。安裝時伸縮裝置順橋向的寬度a值,應對稱放在伸縮縫的間隙上,并使其頂面標高與設計標高吻合后墊平,然后穿放衡向的聯接水平鋼筋,將伸縮裝置上的錨固鋼筋與梁上預埋鋼筋兩側焊牢(盡量增加焊接點與焊接長度,以延長伸縮裝置的使用壽命),放松卡具,使其自由伸縮,此時伸縮裝置已進入工作狀態。

4、完成上述工序后,安裝必要模板,以防止沙漿流入伸縮縫內,然后認真用水清洗。在混凝土預留槽內澆筑大于C50的混凝土。澆筑混凝土時應采取必要的措施,振搗密實。

5、砼初凝后,拔掉模板,及時清除伸縮縫內及異型鋼裝膠帶槽內的異物。

1、鍍鋅薄鋼板伸縮縫。這是一種簡易的伸縮縫上,在中小跨徑的裝配式簡支梁橋上,當梁的變形量在20-40mm以內時常選用。

2、鋼伸縮縫。鋼伸縮縫由鋼材制作,它能直接承受車輛荷載,并根據伸縮量的大小調整鋼蓋板的厚度,鋼伸縮縫也宜于在斜橋上試用。它的構造比較復雜,只有在溫差較大的地區或跨徑較大的橋梁上才采用。當跨徑很大時,一方面要加厚鋼板,另一方面需要采用更完善的梳形鋼板伸縮縫。

3、橡膠伸縮縫。它是以橡膠帶作為跨縫材料。這種伸縮縫的構造簡單,使用方便,效果好。在變形量較大的大跨度橋上,可以采用橡膠和鋼板組合的伸縮縫。

減輕沖擊

剛性橋臺結構與柔性路堤在行車荷載反復作用下,由于人工填土變形或天然土基的固結沉降等因素產生的較大差異沉降將造成橋頭跳車。橋頭跳車不僅直接影響行車的舒適性,增加行車風險,同時車輛在橋頭的頻繁剎車、制動、沖擊也加劇了伸縮縫兩側路面的損壞。因此,解決橋頭跳車一直是高速公路設計中很受重視的難題。

改進思想

處置橋頭跳車的辦法許多,如:臺后換料、提早予壓、復合地基、土工格柵、加筋橋臺等,而設置橋頭搭板是最遍及的做法,河北省基本上悉數采用了橋頭搭板處置計劃。

幾年來,對橋頭搭板及彈性縫的結構描繪遍及沿襲一種傳統習氣做法,即:在主梁與橋臺背墻間設彈性設備,而在背墻后面的牛腿上放置橋頭搭板,搭板與橋臺背墻間構成結構上的通縫。實踐工程查詢證明這種結構型式運用作用不抱負,不能有用處理橋頭跳車,有必要進行改善。

存在問題

1、橋臺背墻與搭板端之間存在一條橫向貫穿的硬接縫,固然懇求施工時在接縫中填充瀝青麻絮作為隔水資料,但在實踐運用中由于接縫處的脹縮變形、板端轉變,極易構成瀝青砼鋪裝層的損壞。這種損壞的結果是路面開裂,地表水沿接縫下滲直接沖蝕臺背填土,使得臺背填土松軟變形或丟失淘空,構成該處路基發生沉降,搭板下呈現空泛。

2、搭板尾端的沉降將使前端發生轉角和豎向變位,使接縫兩頭構成高度差。由于該縫與彈性縫間隔間隔很短,汽車疾速顛末此處時,會呈現兩次接連跳車,跨徑越大,填土越高,搭板越長時跳車越顯著,振蕩也就越大。

3、汽車在橋頭處的重復剎車、制動及跳車構成的沖擊荷載加重了縫側路面及伸縮裝置的損壞。

解決以上問題能實現減少伸縮縫的沖擊及其橋頭搭板弊端,實現伸縮縫的長期使用,減少更換的次數。

2014年4月2日,在南京長江大橋17號橋墩處的橋面上,有很大的伸縮縫,旁邊的護欄也被拉開了。這里是兩段橋梁的連接處,但縫隙明顯過大,伸出一個拳頭,能輕松塞進伸縮縫中。從橋面上的伸縮縫往上看,可見護欄上同樣有裂縫,連接的水泥欄桿也被拉了開來,給人的感覺就是因為橋面開裂而拉開形成的。如此一來,路過的非機動車在這里會有劇烈的顛簸。一位市民稱以前經常路過這里,但從來沒有看到過這種情況,感覺挺危險的,稍不留意就會被顛倒。"這里突然出現如此大的裂縫,是不是橋梁間拉開了距離,表明大橋有問題呢?"一位市民擔憂地詢問道。

南京長江大橋南京橋工段大橋車間處的專家朱主任稱,在發現市民反映的問題后,他們也趕到了現場,經過調查發現,這里大橋的構造是鋼筋混凝土梁,兩道梁間的裂縫其實是大橋橋梁間的伸縮縫,表面上看起來像是變大了,經測量實際縫隙是7厘米寬,這屬于橋體的一種結構,也在安全范圍之內。

據他介紹,形似裂開的地方,是因為伸縮縫處的止水帶發生了局部破損。止水帶是引導橋面雨水往橋下順著坡度下流的一種設施,如今已安排工程人員修復。伸縮縫止水帶的局部破損,并不影響行人和行車的安全,更不會影響到大橋的安全。
