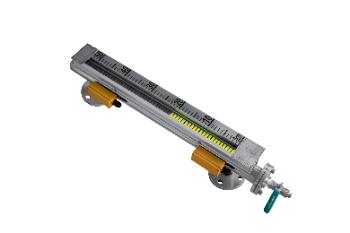

磁翻板液位計工作原理：基于浮力原理和磁性耦合原理工作。當容器內液位升降時,測量管中的磁性浮子隨之上下移動,浮子內的磁鋼通過磁性耦合作用驅動顯示面板上的磁性翻片翻轉,通常紅色表示液相區域,白色表示氣相區域,翻片的翻轉位置直接指示液位高度。

產品特點：具有讀數直觀的特點,以紅白雙色顯示液位,視角寬,便于操作人員快速獲取液位信息。其結構簡單,安 裝方便,維護費用低,且密封性強,防泄漏,能適用于高溫、高壓、腐蝕等各種復雜工況。此外,還具備多種功能,可實現就地顯示、遠傳變送、報警控制等。

技術參數：

·電遠傳本安 型ExiaⅡCT6、電遠傳隔爆可用于易燃、易爆危險場合隔爆型ExdⅡCT6

·供電電源

標準型：二線制24VDC供電

·儀表類型

就地指示型：大型刻度條,雙色顯示,就地直讀,翻柱直徑8mm

遠傳變送型：大型刻度條,雙色顯示,就地直讀,二線制24VDC供電,4-20mA標準電流信號輸出

報警開關型：可在就地指示型或遠傳變送型上增加限位開關,實現液位控制功能

·精度：±5mm,±10mm

·防護等級：IP65,IP67

·電氣接口：M20×1.5,1/2”NPT

·主體材質：201SS,304SS,316SS,316L,不銹鋼襯PTFE

·密度：≥500kg/m3

·界面測量?jī)煞N介質密度差≥150g/L

·介質壓力

標準型：≤4.0MPa

高壓型：≤25MPa

·介質溫度

就地型：-40～＋400℃

遠傳型：-40～＋200℃

遠傳高溫型：200～＋400℃

·環境溫度：-40℃～＋70℃

·量程：300mm~6000mm水
