增壓泵作為工業(yè)生產(chǎn)中的重要設(shè)備,其核心部件活柱的磨損問題直接影響設(shè)備壽命和運(yùn)行效率。傳統(tǒng)修復(fù)方式如電鍍、熱噴涂等存在結(jié)合力不足、厚度受限等缺陷,而激光熔覆技術(shù)憑借其高精度、低熱影響和冶金結(jié)合等優(yōu) 勢,正逐步成為活柱修復(fù)領(lǐng)域的主流解決方案。

一、激光熔覆技術(shù)原理與工藝突破

激光熔覆是通過高能激光束在基材表面形成熔池,同步送入合金粉 末使其與基體實(shí)現(xiàn)冶金結(jié)合的先進(jìn)技術(shù)。根據(jù)國盛激光技術(shù)分析,該技術(shù)具有三大核心優(yōu) 勢：首先,熱影響區(qū)僅0.1-0.3mm,避免傳統(tǒng)焊接導(dǎo)致的變形問題;其次,熔覆層與基體形成原子級(jí)結(jié)合,結(jié)合強(qiáng)度可達(dá)350MPa以上;再者,通過粉 末配比可自由調(diào)控熔覆層硬度(HRC20-62)、耐磨性等性能指標(biāo)。

在增壓泵活柱修復(fù)中,關(guān)鍵技術(shù)突破體現(xiàn)在：

1、自適應(yīng)路徑規(guī)劃：采用三維掃描逆向建模技術(shù),對磨損部位進(jìn)行0.05mm精度的三維重建,自動(dòng)生成最 優(yōu) 熔覆路徑,該技術(shù)使修復(fù)效率提升40％。

2、復(fù)合粉 末體系：鎳基合金(如Ni60)與碳化鎢(WC)的復(fù)合粉 末可將耐磨性提升3-8倍,特別適用于高壓工況下的活柱修復(fù)。

3、在線質(zhì)量控制：通過紅外熱像儀實(shí)時(shí)監(jiān)測熔池溫度(波動(dòng)控制在±15℃內(nèi)),配合CCD視覺系統(tǒng)確保熔覆層厚度公差±0.1mm。

二、增壓泵活柱激光熔覆修復(fù)工藝流程詳解

1、預(yù)處理階段

采用噴砂處理(Sa3級(jí)清潔度)去除表面氧化層,粗糙度控制在Ra6.3-12.5μm

超聲清洗后,用激光除油設(shè)備確保表面殘油量<20mg/m2

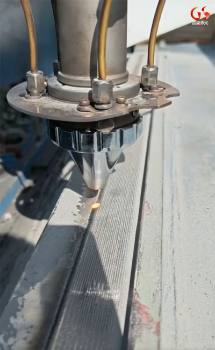

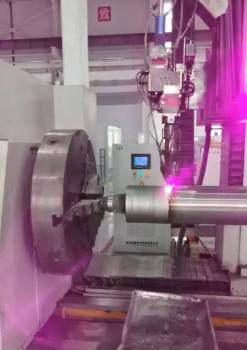

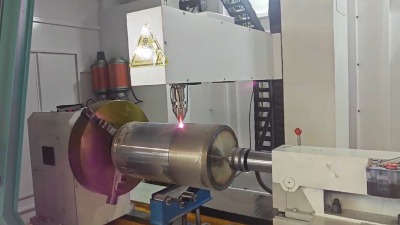

2、熔覆加工階段

選用5000W光纖激光器,光斑直徑1.5-3mm可調(diào)

送粉 系統(tǒng)采用載氣保護(hù)(氬氣純度99.99％),粉 末輸送速率20-50g/min

層間溫度控制在150℃以下,防止熱累積變形

3、后處理工序

數(shù)控磨床精加工至尺寸公差I(lǐng)T6級(jí)

激光微熔處理消除表面微裂紋,提升疲勞壽命30％以上

三、行業(yè)發(fā)展遠(yuǎn)景

激光熔覆技術(shù)在工業(yè)修復(fù)領(lǐng)域的發(fā)展前景廣闊。一方面,隨著"再制造"理念的普及和循環(huán)經(jīng)濟(jì)的發(fā)展,高附加值設(shè)備的修復(fù)需求將持續(xù)增長;另一方面,激光技術(shù)的普及和成本下降將使激光熔覆修復(fù)技術(shù)更具市場競爭力。可以預(yù)見,激光熔覆技術(shù)將成為增壓泵等關(guān)鍵設(shè)備維護(hù)保養(yǎng)的重要手段,為工業(yè)設(shè)備的長期穩(wěn)定運(yùn)行提供有力保障。

當(dāng)然,激光熔覆修復(fù)技術(shù)的推廣應(yīng)用也面臨一些挑戰(zhàn),如技術(shù)門檻高、初期投資大、專業(yè)人才缺乏等。這需要設(shè)備制造商、用戶企業(yè)和科研機(jī)構(gòu)共同努力,通過技術(shù)培訓(xùn)、經(jīng)驗(yàn)分享、產(chǎn)學(xué)研合作等方式,促進(jìn)該技術(shù)的普及應(yīng)用。同時(shí),相關(guān)標(biāo)準(zhǔn)的建立和完善也將為行業(yè)發(fā)展提供規(guī)范和指導(dǎo)。

總的來說,激光熔覆修復(fù)技術(shù)為解決增壓泵活柱磨損問題提供了一種高效、可靠的解決方案。它不僅能夠恢復(fù)零件的幾何尺寸和功能性能,還能顯著提升零件的使用壽命和可靠性,具有顯著的技術(shù)經(jīng)濟(jì)效益。隨著技術(shù)的不斷成熟和應(yīng)用的不斷深入,激光熔覆技術(shù)必將在工業(yè)設(shè)備維護(hù)領(lǐng)域發(fā)揮越來越重要的作用,為制造業(yè)的可持續(xù)發(fā)展做出貢獻(xiàn)。
