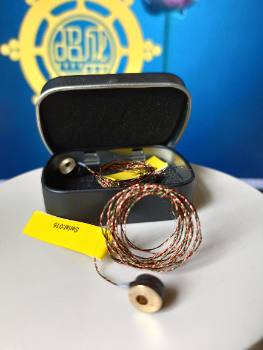

DT670系統測溫溫度傳感器

河南照盛提供的液氦低溫傳感器在更寬的溫度范圍內可提更高的精度。其具有高精度、高可靠性等特點,廣泛應用于空間設備、低溫制冷工業、科學研究等領域。DT670系列液氦低溫傳感器選用了專門適用于低溫溫度測量的低溫,相比普通低溫,精度更高、溫度范圍更寬、低溫下電壓相對高而易于測量等特點。DT670-CU遵循標準的電壓與溫度響應曲線, 所以DT670系列是可替換的,很多應用中都不需要進行單獨的標定。

CU封裝的DT670有一個等級的傳感器選擇,用于1.4K-500K的低溫。對于一些需要更高準確度的應用,DT670-CU二極管溫度傳感器也提供從1.4K-500K的全量程標定。

DT670低溫低溫傳感器特點：

激勵電流小,因而具有很小的自熱效應；

符合標準曲線,具有良好的互換性；

多種封裝,不易損壞、耐溫度沖擊、易于安 裝；

DT670溫度計在寬溫度范圍1.4K-500K內,可提供較好的測量精度；

多種可選封裝方式：CU、PI、BC、MS封裝；

激勵電流：10μA；

可重復性：±30mK@4.2K； ±30mK@77K； ±30mK@300K；

推薦激勵下的功率耗散：20μW@4.2K; 10μW@77K; 6μW@300K；溫度漂移：±10mK/year@4.2K； ±40mK/year@77K； ±25mK/year@300K；

磁場環境要求：T≥60K @ B≤3T；

低溫傳感器引線可以根據客戶需求定制長度。

等級 溫度范圍 標定范圍 精度

C 4K~325K 無 ±1K

B 4K~500K 無 ±1.5K

4L 4K~325K 4K~325K ±0.1K

2.5L 2.5K~325K 2.5K~325K ±0.1K

4H 2.5K~500K 2.5K~500K ±0.1K

溫度計精度=（校準不確定度2 ＋ 重復性2）0.5

2.5L/ ± 30mK@1.4K~10K         4L/± 30mK@4K~30K

典型相應曲靈敏度

封裝形式以及封裝尺寸：

為滿足不同用戶使用條件的需求,我公司可以提供多種形式結構類型的溫度計封裝以及尺寸,下面幾種均為常見的封裝形式和其具體尺寸。我們也可以按照客戶需求進行設計。

MS：帶公制螺絲    CU：線軸封裝    PI：管式封裝       BC：裸片

注：該封裝形式適用于DT670、Cernox以及其他體積較小的傳感裸片

訂購說明

未校準的傳感器

步驟一：確定傳感器的系列,比如DT670-CU-C

步驟二：選擇傳感器的精度等級,比如DT670-CU-B

校準的傳感器

步驟一：確定傳感器的系列,比如DT670-CU-3L

步驟二：選擇傳感器的標定范圍,比如DT670-CU-1.4L

產品參數：

溫度范圍:4K~325K

標準曲線:DT670

推薦激勵電流:10HA士0.1％;

可重復性:10mK@4.2K,16mK@77K,75mK@273K;

大反向電壓:75V;

損壞前*大電流:長時間200mA 或瞬間1A;

推薦激勵下的功率耗散:20MW@4.2K;10HW@77K;6W@300K;※ BC封裝響應時間:10ms@4.2K,100ms@77K,200ms@305K;※ 輻射影響:只推薦在低輻射場合下使用;

磁場影響:不推薦在強磁場環境下使用(不高于2T)典型響應曲線以及靈敏度

有任何問題請您隨時聯系河南照盛機械設備有限公司,我門將為您提供詳細方案！
