陜西工業窯尾除塵器頂部蓋板塌陷的處理

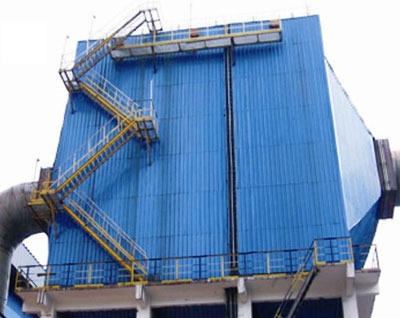

某公司窯尾收塵采用cbmp512—2×4型袋除塵器,處理風量720000m3/h,過濾面積12352㎡,風室濾袋的面積1544㎡/室,頂部蓋板單側總面積在180㎡,輸灰配2臺fu350輸送機。2008年投產,幾年后頂部蓋板出現部分塌陷現象,在汛期時排水不暢,雨水順著蓋板滲進除塵器內,和灰斗內窯灰混合后出現濕泥現象,使fu輸送機無法運轉,造成停機。嚴重時會影響到窯的運轉,不得不停窯處理。

一、騰飛環保陜西工業窯尾除塵器原因分析

(1)每個反吹室的面積在45㎡,高度在1.5m,長度在6m,中間沒有支撐,使用一定年限后受高溫和氣體腐蝕等原因造成塌陷。

(2)反吹室高度上只有蓋板框和反吹室底板之間用中25管子相連,連接強度過小,底板經過高溫后會有不同程度的下垂帶動蓋板框變形。

(3)蓋板框高度只有70mm,框間距離只有50mm,排水槽中間還h接有蓋板壓蓋螺栓。雜物和更換濾袋后的灰塵清理不及時,堆積在排水槽間使排水不暢。

二、騰飛環保陜西工業窯尾除塵器處理方法

(1)在除塵器頂部反吹室內利用風室間墻壁作支撐,沿著風室墻體之間的距離增加100mm工字鋼作支撐,支撐高度以便于更換收塵袋抽袋籠為z佳。把變形塌陷的位置按照設計安 裝時的傾斜角度要求進行校正并恢復。

(2)把原支撐蓋板框的φ25管子裁掉,更換成φ50的管子,對新100mm工字鋼進行支撐加固,以防受熱和銹蝕后塌陷。

(3)把蓋板框的高度增加到150mm,加高蓋板框的制作尺寸和強度一定要保證,以防蓋板裝上后漏風。

(4)原蓋板固定螺栓是焊在蓋板框之間排水槽底部,為了使排水順暢,割掉原螺栓,用l40角鐵在蓋板框高度的1/2處重新h接緊固。

三、騰飛環保陜西工業窯尾除塵器效果

從2011年8月改造后效果來看,c底排除了因頂板塌陷造成水排不暢流進除塵器的現象,避免了雨季除塵器因進水而停窯事故的發生。
