1、問題概況

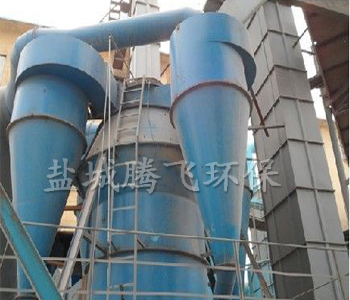

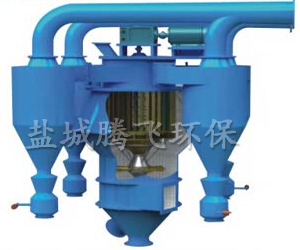

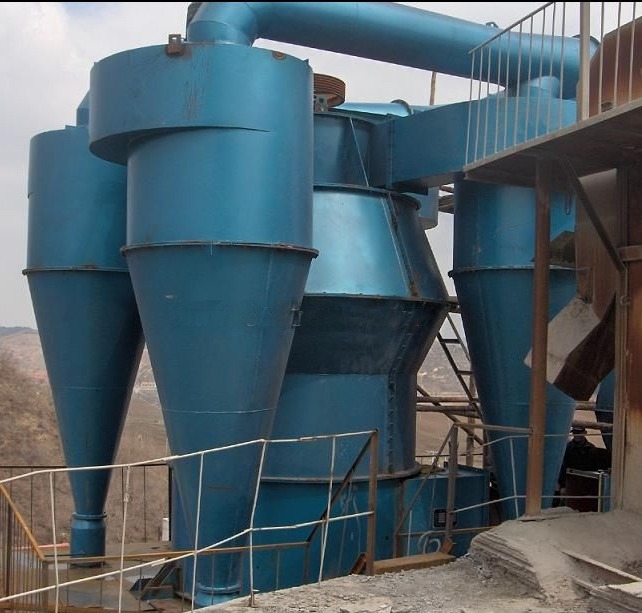

某公司2×3000t／d熟料生產線配有2臺∅3.8 m×13m加組合式選粉 機的生料粉 磨生產線。2臺選粉 機分別于2010年、2011年投入生產,選粉 機傳動方式為電動機與減速機輸入軸水平連接,減速機輸入與輸出采取直角方式傳動,選粉 機軸轂套自上而下垂直放置并貫穿整個轉子,軸轂套的結構方式為外部軸套固定不動,內部主軸通過上下兩盤軸承轉動。

2臺選粉 機運行至2017年先后出現了軸轂套上軸承壓蓋油封位置漏油,由于主軸軸承采用的是hm46抗磨液壓油強制潤滑,導致上軸承壓蓋部位漏油特別嚴重(z嚴重的時候每班需要給稀油站補油25l),滲漏出來的潤滑油灑落在整個檢修平臺。長時間的連續性漏油不僅給日常維護帶來很大的工作量,而且存在較大的a全隱患和環境污染。

2、原因分析

針對選粉 機漏油問題,在系統停車檢修時檢修人員通過對上軸承壓蓋部位拆除后發現,由于長期運行,上軸承壓蓋油封對主軸面摩擦產生溝槽,油封起不到密封的作用,導致潤滑油從主軸與油封之間的間隙處滲漏出來。其次,主軸上軸承的壓蓋結構設計不合理,上壓蓋只采取單油封進行封油,通常稀油密封點一般采取雙油封(鋼骨架油封+j型軟油封)進行密封。

機械部位磨損z常見的處理措施就是更換相應的部件或是拆除進行堆焊車床處理口。這兩種處理措施停機時間較長,需要z業的維修隊伍進行,成本較高。

3、處理措施

根據上述分析,決定對磨損部位進行在線x復處理。檢查磨損部分發現,主軸表面的溝槽s度達到1.5～2mm。經過研究商討,決定對主軸磨損部位進行鑲套處理,通過改變主軸磨損部位之間油封內徑的方式進行處理。具體實施如下：

（1）首先測量主軸直徑以及磨損位置軸向的寬度,主軸直徑為∅160mm,磨損位置軸向的寬度約為20mm。根據測量尺寸加工內徑∅160mm、外徑∅170mm、高度50mm的軸套,要求軸套外表面車床處理后進行磨床處理,從而保證表面的光潔度,減少油封的磨損。

（2）重新車床加工上軸承壓蓋,z大油封安 裝位置外徑(由∅160mmz大到∅170mm),同時增加油封安 裝位置高度,由原來1個油封安 裝位置,增加到2個油封的安 裝位置。

（3）在新加工好的軸承壓蓋外側(油封安 裝位置)進行鉆孔(∅10mm)并安 裝黃油嘴。黃油嘴的作用是在兩個油封之間加注干油,利用干油起到第三層密封的作用。

（4）將加工好的軸套加熱并安 裝在主軸磨損位置上,然后用電焊在軸套與主軸上進行點焊,以防止軸套的脫落或者位移。

（5）安 裝2個內徑∅170mm、外徑∅200mm、高度15mm的新油封(原油封尺寸為內徑∅160mm、外徑∅190 mm、高度15mm)至新加工的軸承壓蓋內,然后回裝。處理前后的油封結構比較見圖1。

圖1改造前后主軸油封結構形式

4、使用效果

通過一系列的改造措施,經開機運轉檢查,選粉 機軸承運行平穩,無漏油現象,改造效果良好,選粉 機運轉至今上軸承未發生漏油,達到了預期的目的。
