騰飛環保濾筒式除塵器工作原理

1騰飛濾筒.除塵器組成

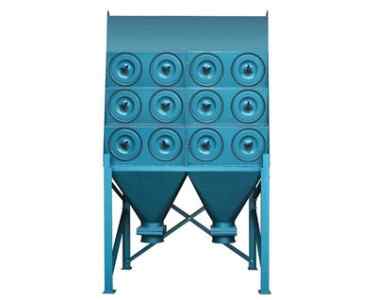

除塵器由進風管、排風管、箱體、灰斗、清灰裝置、濾筒及電控裝置組成,根據除塵器的功率大小和使用用途,濾筒或傾斜或直立布置,

濾筒在除塵器中的布置很重要,濾筒可以垂直布置在箱體花板上,也可以傾斜布置在花板上,用螺栓固定,并墊有橡膠墊,下部分為過濾室,上部分為凈氣室。濾筒除了用螺栓固定外,更方便的辦法是自動鎖緊裝置和橡膠裝置,這兩種方法對安 裝和維修都能十分方便。

2.騰飛濾筒式除塵器工作原理

含塵氣體進入除塵器灰斗后,由于氣流斷面突然擴大,氣流中一部分顆粒粗大的塵粒在重力和慣性力作用下沉降下來；粒度細、密度小的塵粒進入過濾室后,通過布朗擴散和篩濾等綜合效應,使粉 塵沉積在濾料表面,凈化后的氣體進入氣室由排風管經風機排出。

濾騰飛環保濾筒式除塵器的阻力隨濾料表面粉 塵層厚度的增加而增大。阻力達到某一規定值時,進行清灰。此時脈沖控制儀控制脈沖閥的啟閉,當脈沖閥開啟時,其包內的壓縮空氣通過脈沖閥經噴吹管上的小孔,噴射出一股高壓的引射氣流,從而形成一股相當于引射氣流體積1~2倍的誘導氣流,一同進入濾筒內,使濾筒內出現瞬間正壓并產生鼓脹和微動,沉積在濾料上的粉 塵脫落,掉入灰斗內。灰斗內收集的粉 塵通過卸灰閥,連續排出。

這一種脈沖噴吹清灰方式,是按濾筒順序清灰,脈沖閥開閉一次產生一個脈沖動作,所需的時間為0.1~0.2s；脈沖閥相鄰兩次開閉的間隔時間為1~2min；全部濾筒完成一次清灰循環所需時間為10~30min。由于設備為調壓脈沖清灰,所以根據設備阻力情況,應對噴吹壓力、噴吹間隔和噴吹周期進行調節。
