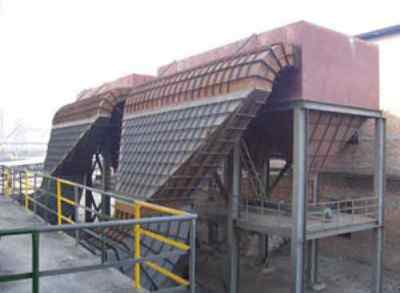

一、鹽 城騰飛環保科技有限公司研發的新一代工業用鍋爐脈沖布袋除塵器特點：

鍋爐主要由上箱體、中箱體、灰斗、進風均流裝置,支架,濾袋及噴吹裝置,卸灰裝置等組成,除塵原理是含塵空氣從除塵器的進風均流裝置進入各分室灰 斗,并在灰斗導流裝置的導流下,大顆粒的粉 塵被分離,直接落入灰斗,而較細粉 塵均勻地進入中部箱體而吸附在濾袋的外表面上,干凈氣體透過濾袋進入上箱體, 濾袋上的粉 塵越積越多,當設備阻力達到期限定的阻力值(一般設定為1500pa)時,由清灰控制裝置按清灰時間設定值自動關閉一室離線閥后,按設定時間程 序打開電控脈沖閥,進行停風噴吹,利用壓縮空氣瞬間噴吹使濾袋內壓力聚增,將濾袋上的粉 塵進行料落(即使粘、細粉 塵也能較徹底地清灰)至灰斗中,由排灰機構排出。

為保證鍋爐布袋除塵器在鍋爐不停機的工況下,正常工作或進行濾袋清灰操作,將除塵器過濾室分開,每室可單獨噴吹,當其中一組濾袋進行清灰操作時,其他分組濾袋則保持正常工作。

二、鹽 城騰飛環保科技有限公司研發的新一代鍋爐脈沖布袋除塵器設計界面和供貨范圍

1、除塵器進口法蘭以內由我公司設計供貨,并帶配法蘭。

2、除塵器支腳、底板以上由我公司設計供貨,采用土建式、無支腿。

3、除塵器輸灰設備一般由我公司設計供貨,特殊情況由除塵器系統工藝設計定。

4、除塵器本體防雷接地,照明由我公司設計,由用戶承擔。

5、本體及過濾系統：本體、濾袋、籠架、離線閥、手動切換閥。

6、清灰系統：電磁脈沖閥、脈沖控制儀、噴吹系統。

7、卸灰系統：清堵空氣炮、卸灰閥、插板閥、灰斗加熱系統。

8、保護系統：旁路閥、檢漏裝置。

9、控制系統：差壓計、測溫儀、料位計、主控柜、現場控制柜。

三、鹽 城騰飛環保科技有限公司研發的新一代鍋爐脈沖布袋除塵器主要技術參數

型號

技術參數 tf-2 tf-4 tf-6.5 tf-10 tf-15

配用鍋爐（t/h） 2 4 6.5 10 15

處理風量（m3/h） 6000 12000 18000

30000 45000

過濾風速（m/min） 0.8-1 1-1.2

總過濾面積（m2） 128 256 375 548 823

凈過濾面積（m2） 96 192 288 411 617

濾袋總數（條） 128 256 375 224 336

濾袋規格（直徑×長度mm） φ130×2450 φ130×6000

濾袋材質  德國bwf進口賴登滌綸針刺氈濾料（pps/pps504cs17,聚苯 硫醚,防水防油處理）

室數（個） 4 4 4 4 4

脈沖閥數量（個） 4 4 4 16 24

脈沖閥規格（寸） 2.5 3 3

袋籠材質 q235鍍鋅處理或304不銹鋼

設備阻力（pa） 1470-1770

進口濃度（g/nm3） ≤200

適應溫度（℃） ≤190

出口濃度（mg/nm3） ≤50

耐壓等級（kpa） -8-6

漏風率（％） ≤2

離線閥數量（個） 4 4 4 4 4

旁路閥數量（個） 1 1 1 1 1

卸灰閥規格 yjd-16 yjd-5 yjd-16 yjd-16 yjd-16

卸灰閥數量（個） 1 2 2 4 4

插板閥數量（個） 1 2 2 4 4

空氣炮數量（套） 1 2 2 4 4

保溫面積（m2） 41 94 120 140 175

壓氣耗量（m3/min） 0.37 1.2 1.2 1.8

2.4

設備重量（kg） 4400 8300 9700 20500

25000
