半自動纏繞機

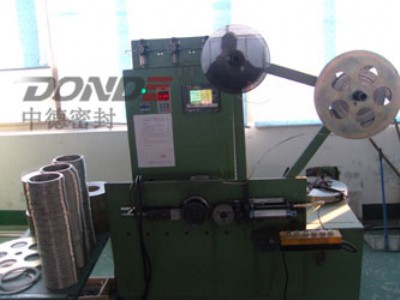

纏繞機 ZD-M500是一種立式的半自動機器、僅僅需要添加鋼帶和填充料、 就可以自動生產帶內環或不帶內環(基本型）的纏繞墊片、它的生產直徑可以生產到50MM或500MM之間 . 通過人機界面、設定產品的生產數量、圈數及尺寸 . 就能確保產品質量的穩定性和操作的自動化 .
選擇配置：
1 墊片的規格可選：(3.2mm 4.5mm 6.4mm 7.2mm).V型或W型 .
2 墊片加工模芯可根據客戶需要訂制
3 隨機配ANSI2”—10”150LB的帶內環和不帶內環的 模芯、其它模芯可以加配

半自動纏繞機相關技術參數：
型號 ZD-M500
生產范圍 帶內環或基本型2—18寸
墊片厚度 3.2mm、4.5mm、6.4,7.2
最大墊片外部直徑 500mm
最小墊片內部直徑 50mm
墊片外徑的重復性 ±0.2mm
需用功率 8kw
焊接功率 6kw
主軸電機功率 1.5kw
電壓 380V/220V可選
變頻控制器 2.2G
壓縮空氣 0.6—0.8MPa
主軸轉速 0—200rpm
PLC xinjie
外型尺寸 2200*850*1800mm
整機重量 220 kg
