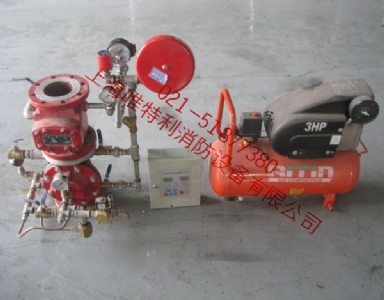

ZSFU預作用報警閥 預作用報警裝置
說明：
預作用系統是在準工作狀態時配水管道內不充水、火災時由火災自動報警系統自動開啟雨淋報警閥后、轉換為濕式系統的閉式自動噴水滅火系統 . 預作用系統由火災探測系統、閉式噴頭、水流指示器、預作用閥組、以及管道和供水設施等組成 .
1、預作用系統適用于下列場所：
!—[if !supportLists]—（1）!—[endif]—系統處于準工作狀態時、嚴禁管道漏水;
!—[if !supportLists]—（2）!—[endif]—嚴禁系統誤噴;
!—[if !supportLists]—（3）!—[endif]—替代干式系統 .
!—[if !supportLists]—2、!—[endif]—預作用噴水滅火系統管線的充水時間不宜超過2分鐘 .
!—[if !supportLists]—3、!—[endif]—對于閥后為空管的預作用系統可以直接采用雨淋閥作為預作用報警閥、對于充氣的預作用系統同時還應采取加濕式報警閥、止回閥等防止氣體滲漏的措施 .
!—[if !supportLists]—4、!—[endif]—預作用系統當需利用有壓氣體檢測管道嚴密性時、配水管道內氣壓值宜為0.035~0.05MPa . 充氣前應先注入少量的清水封閉預作用閥口、以防漏氣;并當管道充水時、應停止氣泵運行 .
!—[if !supportLists]—5、!—[endif]—火災探測器的選擇應與保護區內燃燒物的燃燒特性項適應、還應采取防誤報的措施 . 預作用系統常用的探測器有：感溫探測器、感煙探測器和感光探測器 .
!—[if !supportLists]—6、!—[endif]—預作用噴水滅火系統每個報警閥組控制的噴頭數不宜超過800只 .
!—[if !supportLists]—7、!—[endif]—噴頭設置同濕式滅火系統的要求、應按照現行《自動噴水滅火設計規范》GB50084中的規定執行 .
ZSFU預作用報警閥裝置部件表：
部件名稱 型號 用途 工作狀態
平時 失火時
消防給水管 供水 充滿水 充滿水
試驗防水閥 Q11F-16P 調試、試驗系統時打開、也可排放管網余水 常閉 閉
信號閥 ZSFD-16Z 供水控制閥、閥門關閉時輸出電信號 常開 開
隔膜雨淋閥 ZSFM 系統控制閥、開啟時可輸出報警水流信號 常閉 自動開啟
壓力表 Y-100 顯示壓力腔水壓
壓力表 Y-100 顯示供水
水力警鈴 ZSJL 報警閥開啟時、發出音響信號 不動作 報警
壓力開關 YL1.2 輸出電信號（報警、啟動消防泵） 不動作 輸出電信號
電磁閥 ZSDF（自鎖型） 接受信號、使控制腔泄壓從而啟動主閥 常閉
放水閥 Q11F-16P 手動打開、排放報警管內余水 常閉 常閉
手動快開閥 Q11F-16P 手動打開、可啟動預作用雨淋閥 常閉 常閉
止回閥 單向補水、防止壓力腔水壓波動產生誤動作 常開 常開
控制腔供水閥 Q11F-16P 平時常開、關閉時切斷控制腔供水 常開
過濾器 ZSPL 對水流進行過濾、防止雜物堵塞警鈴噴口和電磁閥 通流 通流
警鈴測試閥 打開后、可不啟動預作用雨淋閥而試驗警鈴 常閉
電磁閥 ZSDF-20（自鎖型） 平時封閉監控氣體、預作用雨淋閥動作時開啟 常閉
手動報警閥 手動啟動預作用報警閥時接通水力警鈴報警 常閉
補壓接口 ZSQW 接空氣維護裝置、給管網補壓
壓力表 Y-100 顯示管網內空氣壓力
過濾減壓閥 QE108-TZ 將氣源壓力調節至設計壓力 常開 常開
空氣補償球閥 Q11F-16P 系統伺應狀態時通過補壓空氣 常開 常開
主充氣閥 Q11F-16P 系統管網開始充氣時通過補壓空氣 常閉 常閉
止回閥 ZSQW.1 防止系統噴水時水回流至供氣管路 常開 常開
低壓監控開關 YL1.2 管網低氣壓時、輸出報警電信號 常開 常開
