技術指標

1.工作室尺寸：（深*寬*高）內腔1m3

2.箱體外形尺寸：（深×寬×高）

3.使用溫度范圍：-40℃~+150℃

4.升溫速率：1.2～3.0℃/min；（空載）

5.降溫速率：0.7～1.2℃/min；（空載）

6.溫度偏差：≤±2℃（空載）

7.溫度波動度：≤±0.5℃（空載）

8.大重量：約80kg

9.濕度范圍：20％～98％r·h

10.濕度均勻度：±2％ r.h （≥75％r.h）、±3％ r.h （＜75％r.h）（空載）

11.濕度波動度：≤±3％ rh（空載）

12.溫度控制精度：0.1℃

13.濕度控制精度：0.1％r.h

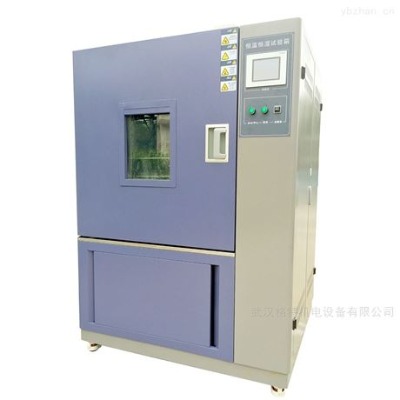

高低溫交變試驗箱維修

結構系統

1.設備組成

1) 結構形式：采用豎式整體結構、即試驗箱體、制冷系統、空氣調節系統、加熱/加濕系統、制冷機組為一整體、制冷機組位于箱體底部、電器控制操作面板安 裝于試驗箱右側、面向操作者、便于操作 .

2) 工作室：工作室后部為空氣調節室、前部為試驗室大門、門上帶有觀察窗 .

3) 空氣調節室：空氣調節室由加熱器、加濕器、制冷蒸發器、空氣攪拌裝置等執行器與進出風囗組成、室內空氣經組織周而復始地通過空氣調節室、從而達到調節空氣的作用 .

4） 系統調節室：系統調節室緊密連接于箱體外部、主要由電機、低溫系統、水路系統、控制系統等組成 .

2.外殼材料：不銹鋼板

3.保溫材料層

1) 厚度80-100mm .

2) 采用耐高溫硬質聚胺 酯發泡+超細玻璃纖維棉、保溫效果良好 .

4.內壁材料：sus304不銹鋼板

5.大門

1）單開鉸鏈門、門框兩道整體硅橡膠密封條及防結露電熱裝置；顏色：深蘭 .

2）大門上安 裝觀察窗 .

6.觀察窗

1）可視尺寸250×350mm（寬×高） .

2）觀察窗均為鍍膜加熱防霜中空玻璃觀察窗 .

3）安 裝于大門中間 .

7.照明燈：大門上觀察窗外側設1支節能照明燈、獨立開關控制 .

8.測試引線孔：1個、尺寸φ50mm、箱體左側、配套硅膠塞頭 .

9.冷凝出水孔：具有工作室冷凝水和機組凝結水的引出孔 .

10.溢流孔：箱體后部位置設有一溢流孔、以便于冷凝水的流出 .

11.排水孔：箱體后部位置設有一排水球閥、以便試驗后排水 .

12.樣品架：工作室配備2層擱板、為便于用戶取放夾具擱板取放采用擱條式 .

13.移動腳輪：箱體底座配置移動腳輪、并具有固定功能、方便設備移動 .
