焊接煙塵治理系統分為兩種形式：
A：焊接煙塵外排

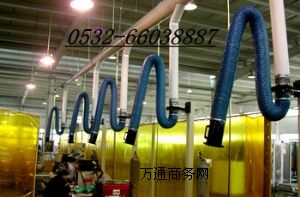

焊接工作區域的每個工位上方安裝適當長度的吸氣臂、使其活動半徑完全覆蓋整個焊接工作區域 .
系統采用高壓離心風機、風機運轉將在吸氣臂罩口產生負壓空間、此時焊接煙塵通過吸氣臂、管路變徑等、最后經過風機高空排放 .
從源頭上直接吸走有害焊接煙霧、并且達到從而達到保護操作工人的目的 .
這種方式簡潔高效施工周期短、且系統風阻較小、吸煙效果好、系統造價低廉 .

B：焊接煙塵凈化排放
焊接煙塵凈化排放系統(3張)
此種治理方式需要在系統上面配裝、焊接煙塵凈化主機、主機的主要作用為凈化處理被系統所吸收的焊接煙霧、另外由于焊接煙塵凈化主機有一定的風阻、所以在設計時需要加大高壓離心風機的風量、以便達到很好的吸塵吸煙效果 . 同時排放氣體達到國家要求的氣體排放標準 .

一、系統優勢
1、吸氣臂為彈性平衡式設計、任意拉伸、旋轉后可自由定位 .
2、設計多級萬向關節、在焊接操作中、可隨焊接點位置的變化可任意調整吸氣罩的位置與角度、從而獲得最佳收集煙塵效果 .
3、吸氣罩上設有風量調節閥和人性化把手、為防止異物被吸入、吸氣罩入口處設有防護網 .
4、吸氣罩可360度自由旋轉、隨時可調整吸收煙塵的最佳效果 .
5、吸氣臂所采用的軟管為金屬導線式內外PVC涂層的玻璃纖維軟管、內管直徑Ø160mm耐高溫及耐腐蝕性 .

二、應用范圍:
1、由于大規模生產的要求、車間內由多個工位產生焊接煙塵等情況、我公司所研發的中央煙塵凈化系統、用以滿足多個不同工位同時所產生的焊接煙塵進行收集凈化的需要 .
2、中央煙塵凈化系統通過主管路向一側延伸、整個管道可按需要用T型、I型、變徑管、90度彎管連接、并設安全固定裝置、在每個工位上方安裝一個所需長度的吸氣臂（或吸氣罩）這樣才是一個吸收、過濾、凈化的完整的一套中央煙塵凈化系統 .
