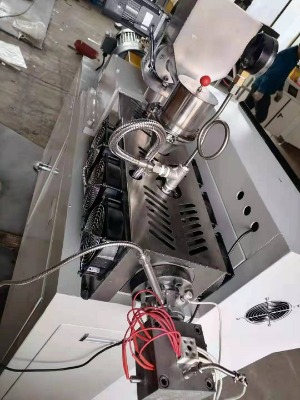

shj 20雙螺桿擠出造粒機 長徑比40：1；雙螺桿電機功率4kw交流；一機多用、積木式螺桿組合、靈活變化所需組合、拆卸方便、易清潔、產能：2～8kg/小時、打樣專用機組；
二. shj -20雙螺桿混煉擠出機組
a、齒輪減速箱
1） 減速比：3：1
2） 輸出軸轉速：0~500rpm
3） 輸入軸轉速：max1500rpm
4） 主機傳動箱減速與扭矩分配部分合為一體、采用平行三軸式設計、結構緊湊 . 減速、扭矩分配及兩根輸出軸徑向軸承均使用skf軸承 .
b、潤滑油冷卻系統（省略）
c、主機電機
1） 主機電機：4kw（交流電機）
2） 電機轉速：1500rpm
3） 品牌：貝德
d、螺桿
1） 螺桿直徑：φ21.7mm
2） l/d=40:1
3） 螺桿為積木式
4） 螺桿芯軸為40crnimoa材質、螺紋元件與芯軸為漸開線聯結、強度、承載負荷大、拆裝組合方便 .
5） 螺桿元件材質為優高速工具鋼w6mo5cr4v2,高溫真空淬火熱處理 .
6） 整體硬度hrc62~64 .
e、料筒
1） 機筒材質選用45鋼為基體、八字孔采用雙合金襯套、耐磨合金a-101（fe-cr-ni-b+carbide）硬度hrc60-64、機筒長度l=120mm/節 .
2） 一節筒體為喂料筒體、第六節筒體為排氣筒體、第七節筒體為擠出筒體、其余筒體為閉口筒體.
3） 軟水循環系統
f、加熱）用熔溫熱電偶專測物料熔融溫度、用壓力傳感器專測物料壓力 .
h、真空脫氣裝置（略）
j、電氣控制
1、 3x380v、交流50hz.
2、 主要電器控制為plc、觸摸屏控制
3、 控制按鈕為施耐德產品
4、 雙螺桿電機為交流電機功率4kw、雙螺桿主機調速裝置為臺達變頻調速器
5、 喂料機調速裝置為臺達變頻調速器
6、 溫控儀表采用日本進口rkc公司產品、雙通道智能型、每區一溫控
7、 壓力表量程為0~25mpa
8、 電磁閥采用意大利進口電磁閥
9、 加熱由溫控表通過固態繼電器控制、采用耐高溫導線
10、 電器控制柜控制包括：溫控系統；驅動系統；聯鎖聯控系統
k、聯鎖控制
1、油潤滑與主機聯鎖、即啟動油泵后、才能啟動主機 .
2、喂料與主機聯鎖、即啟動主機后、才能啟動喂料機 .
3、壓力與主機聯鎖、即過壓時、主機及喂料均停止工作 .
4、電流與主機聯鎖、即過電流時、主機及喂料均停止工作 .
三.備品備件
11、 雙螺桿機筒鑄鋁加熱器 一付
12、 傳動箱輸入、輸出油封各一件 三件
13、 雙螺桿螺桿元件 ~200mm
14、 隨機五金工具箱 一件
