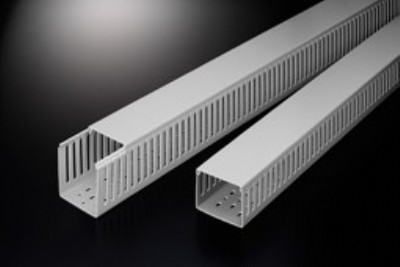

材質： 采用UL合格之南亞PVC（灰色）制成、通過美規94V-0防火等級、歐規M1防火等級、耐燃性佳、絕緣性良好、不自燃、軟化溫度86℃ .
構造： 由槽底及槽蓋兩部份組成、槽底兩側設出線孔、以組合后外部之寬、高為規格標準、 UL測試溫度50℃ .
特點： 1. 配線槽底座兩側出線孔互相對齊、任何處鋸斷或接成 L 型均可保持盤面美觀、整齊 .
2. 槽蓋經特殊設計、與配線槽底座組合后絕不脫落、且接合面平滑、不割傷手及擦損附近配線 .
3. 出線孔低、組合容易、拆卸簡單、易于配線 .

VD 8mm出線孔
適用于動力盤、高壓盤之配線 .
可配合18mm間距之端子盤使用 .
KVD 6mm出線孔
一般自動控制、機械用配電盤適用 .
可配合12mm間距之端子盤使用 .
HVD 4mm出線孔
出線繁多及線路較細時適用 .
可配合10mm間距之端子盤使用 .

單位：mm
　 型　號
Item No. 寬X高
WxH 電線容量
Wire To Be Contained
(以2.0平方計算) 長　度
Length
出線孔
8mm 6mm 4mm
VD-1 　 HVD-1 25 x 30 15 ~ 25 pcs 2M
　 VD-1.5 　 HVD-1.5 30 x 30 15 ~ 25 pcs
VD-2 　 HVD-2 25 x 40 20 ~ 25 pcs
VD-3 　 HVD-3 33 x 40 40 ~ 45 pcs
VD-4 KVD-4 HVD-4 40 x 40 60 ~ 70 pcs
VD-5 　 HVD-5 60 x 40 100 ~ 115 pcs
VD-5.5 　 HVD-5.5 80 x 40 120 ~ 135 pcs
VD-5.7 　 HVD-5.7 100 x 40 130 ~ 175 pcs
VD-6 　 HVD-6 25 x 60 40 ~ 45 pcs
VD-7 KVD-7 HVD-7 40 x 60 100 ~ 115 pcs
VD-8 KVD-8 HVD-8 60 x 60 120 ~ 135 pcs
VD-9 　 HVD-9 80 x 60 180 ~ 210 pcs
VD-9.5 　 HVD-9.5 100 x 60 240 ~ 290 pcs
VD-9.6 　 HVD-9.6 120 x 60 240 ~ 290 pcs
VD-9.65 　 HVD-9.65 120 x 65 260 ~ 360 pcs
VD-9.66 　 HVD-9.66 25 x 80 100 ~ 120 pcs
VD-9.7 　 HVD-9.7 40 x 80 120 ~ 135 pcs
VD-9.8 　 HVD-9.8 60 x 80 180 ~ 210 pcs
VD-10 　 HVD-10 80 x 80 240 ~ 290 pcs
VD-10.5 　 HVD-10.5 100 x 80 260 ~ 350 pcs
VD-11 　 HVD-11 120 x 80 300 ~ 400 pcs
VD-12 　 HVD-12 40 x 100 130 ~ 175 pcs
　 VD-13 　 HVD-13 60 x 100 240 ~ 290 pcs
　 VD-14 　 HVD-14 80 x 100 260 ~ 350 pcs
