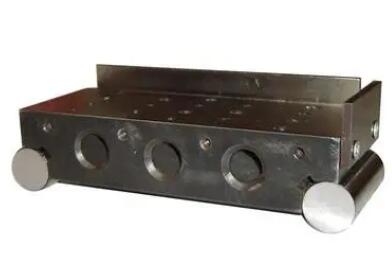

它主要由一準確鋼制長方體-主體和固定在其兩端的兩個相同直徑的鋼圓柱體組成。其兩個圓柱體的中心距要求很準確,兩圓柱的軸心線距離L一般為100毫米或 200毫米兩種。工作時,兩圓柱軸線與主體嚴格平衡,且與主體相切。

使用方法

圖為利用正弦規測量圓錐量規的情況。在直角三角形中,sinα=H/L,式中H為量塊組尺寸,按被測角度的公稱角度算得。根據測微儀在兩端的示值之差可求得被測角度的誤差。正弦規一般用于測量小于45°的角度,在測量小于30°的角度時,精確度可達3″~5″。

2、正弦規主體工作面的硬度不得小于664HV,圓柱工作面的硬度不得小于712HV,擋板工作面的硬度不得小于478HV。

3、正弦規主體工作面的粗糙度Ra的最大允許值為0.08μm,圓柱工作面的表面粗糙度Ra的最大允許值為0.04μm,擋板工作面的表面粗糙度Ra的最大允許值為1.25μm。

4、正弦規各零件均應去磁,主體和圓柱必須進行穩定性處理。

5、正弦規應能裝置成0°~80°范圍內的任意角度,其結構剛性和各零件強度應能適應磨削工作條件,各零件應易于拆卸和修理。

6、正弦規的圓柱應采用螺釘可靠地固定在主體上,且不得引起圓柱和主體變形;緊固后的螺釘不得露出圓柱表面。主體上固定圓柱的螺孔不得露出工作面。

a)制造廠廠名或商標;

b)兩圓柱的公稱中心距[單位可以省略];

c)產品序號;

d)制造年號。

2、正弦規在包裝盒上應標志:

a) 制造廠廠名或商標;

b) 產品名稱;

c) 中心距及型式;

d) 精度等級。

3、正弦規在包裝前須經防銹處理,并妥善包裝。

4、正弦規經檢定證明符合本標準的,應附有產品合格證。產品合格證上應有:

a)本標準的標準號;

b)中心距及型式;
