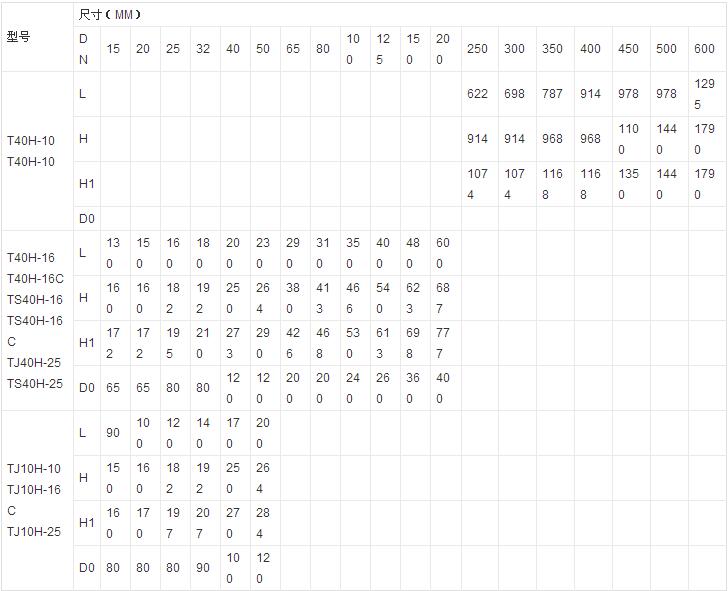

手動調節閥

層流情況下提供一個壓力降,壓力降是由改變閥門阻力或“摩擦”所引起的。這一壓力降低過程通常稱為“節流”。對于氣體,它接近于等溫絕熱狀態,偏差取決于氣體的非理想程度（焦耳一湯姆遜效應）。在液體的情況下,壓力則為紊流或粘滯摩擦所消耗,這兩種情況都把壓力轉化為熱能,導致溫度略為升高。

常見的控制回路包括三個主要部分,第一部分是敏感元件,它通常是一個變送器。它是一個能夠用來測量被調工藝參數的裝置,這類參數如壓力、液位或溫度。變送器的輸出被送到調節儀表——調節器,它確定并測量給定值或期望值與工藝參數的實際值之間的偏差,一個接一個地把校正信號送出給最終控制元件——調節閥。閥門改變了流體的流量,使工藝參數達到了期望值。

調節閥屬于控制閥系列,主要作用是調節介質的壓力、流量、溫度等等參數,是工藝環路中最終的控制元件。

調節閥

借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。如果按其所配執行機構使用的動力,調節閥可以分為氣動調節閥、電動調節閥、液動調節閥三種,另外,按其功能和特性分,線性特性,等百分比特性及拋物線特性三種。

閥體類型

調節閥的閥體種類很多,常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。

在具體選擇時,可做如下考慮：

1、閥芯形狀結構

主要根據所選擇的流量特性和不平衡力等因素考慮。

2、耐磨損性

當流體介質是含有高濃度磨損性顆粒的懸浮液時,閥的內部材料要堅硬。

3、耐腐蝕性

由于介質具有腐蝕性,盡量選擇結構簡單閥門。

4、介質的溫度、壓力

當介質的溫度、壓力高且變化大時,應選用閥芯和閥座的材料受溫度、壓力變化小的閥門,當溫度≥250℃時應加散熱器。

5、防止閃蒸和空化

閃蒸和空化只產生在液體介質。在實際生產過程中,閃蒸和空化會形成振動和噪聲,縮短閥門的使用壽命,因此在選擇閥門時應防止閥門產生閃蒸和空化。

調節閥執行機構

為了使調節閥正常工作,配用的執行機構要能產生足夠的輸出力

調節閥(14張)來保證高度密封和閥門的開啟。

對于雙作用的氣動、液動、電動執行機構,一般都沒有復位彈簧。作用力的大小與它的運行方向無關,因此,選擇執行機構的關鍵在于弄清最大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構,輸出力與閥門的開度有關,調節閥上的出現的力也將影響運動特性,因此要求在整個調節閥的開度范圍建立力平衡。

對執行機構輸出力確定后,根據工藝使用環境要求,選擇相應的執行機構。對于現場有防爆要求時,應選用氣動執行機構。從節能方面考慮,應盡量選用電動執行機構。若調節精度高,可選擇液動執行機構。如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等。

調節閥的作用方式只是在選用氣動執行機構時才有,其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正（氣關型）、正反（氣開型）、反正（氣開型）、反反（氣關型）,通過這四種組合形成的調節閥作用方式有氣開和氣關兩種。

對于調節閥作用方式的選擇,主要從三方面考慮：a）工藝生產安全；b）介質的特性；c）保證產品質量,經濟損失最小。

名稱大觀

電動調節閥、壓力調節閥、單座調節閥、氣動調節閥、套筒調節閥、雙座調節閥、三通調節閥、溫度調節閥、風量調節閥、自力式調節閥、防火調節閥、分流調節閥、手動調節閥、籠式調節閥、微壓調節閥、精小型調節閥、角形調節閥、回轉式調節閥、多葉調節閥、差壓調節閥、直通調節閥、電子式調節閥、合流調節閥、密封調節閥、蒸汽調節閥、給水調節閥、溫控調節閥、防爆調節閥、自動調節閥、不銹鋼調節閥、襯塑調節閥、鎖閉調節閥、恒流量調節閥、瓣式調節閥、黃銅調節閥、升降式調節閥、單向調節閥、波紋管調節閥、鍋爐給水調節閥、現場總線型調節閥等。

調節閥按驅動方式可分為：手動調節閥、氣動調節閥、電動調節閥和液動調節閥,即以壓縮空氣為動力源的氣動調節閥,以電為動力源的電動調節閥,以液體介質（如油等）壓力為動力的液動調節閥；

按調節形式可分為：調節型、切斷型、調節切斷型；

按流量特性可分為：線性、對數型（百分比）、拋物線、快開。

調節閥

等,調節閥和控制閥的發展歷程如下：

20年代：原始的穩定壓力用的調節閥問世。

30年代：以“V”型缺口的雙座閥和單座閥為代表產品V型調節球閥問世。

40年代：出現定位器,調節閥新品種進一步產生,出現隔膜閥、角型閥、蝶閥、球閥等。

50年代：球閥得到較大的推廣使用,三通閥代替兩臺單座閥投入系統。

60年代：在國內對上述產品進行了系列化的改進設計和標準化、規范化后,國內才才有了完整系列產品。我們還在大量使用的單座閥、雙座閥、角型閥、三通閥、隔膜閥、蝶閥、球閥七種產品仍然是六十年代水平的產品。這時,國外開始推出了第八種結構調節閥——套筒閥。

70年代：又一種新結構的產品——偏心旋轉閥問世（第九大類結構的調節閥品種）。這一時期套筒閥在國外被廣泛應用。70年代末,國內聯合設計了套筒閥,使中國有了自己的套筒閥產品系列。

80年代：改革開放期間,中國成功引進了石化裝置和調節閥技術,使套筒閥、偏心旋轉閥得到了推廣使用,尤其是套筒閥,大有取代單、雙座閥之勢,其使用越來越廣。80年代末,調節閥又一重大進展是日本的Cv3000和精小型調節閥,它們在結構方面,將單彈簧的氣動薄膜執行機構改為多彈簧式薄膜執行機構,閥的結構只是改進,不是改變。它的突出特點是使調節閥的重量和高度下降30%,流量系數提高30%。

90年代：90年代的調節閥重點是在可靠性、特殊疑難產品的攻關、改進、提高上。到了90年代末,由華林公司推出了第十種結構的產品——全功能超輕型閥。它突出的特點是在可靠性上、功能上和重量上的突破。功能上的突破——唯一具備全功能的產品,故此,可由一種產品代替眾多功能上不齊全的產品,使選型簡化、使用簡化、品種簡化；在重量上的突破——比主導產品單座閥、雙座閥、套筒閥輕70～80%,比精小型閥還輕40～50%；可靠性的突破——解決了傳統調節閥等各種不可靠性因素,如密封的可靠性、定位的可靠性、動作的可靠性等。該產品的問世,使中國的調節閥技術和應用水平達到了九十年代末先進水平；它是對調節閥的重大突破；尤其是電子式全功能超輕型閥,必將成為下世紀調節閥的主流。
