其主要用于如下幾個方面的測量:

1、檢測尺寸500mm內的00級、0級、1級、2級的各種類型直角尺的垂直度,以及被測面的直線度;

2、檢測尺寸至500×500mm方箱的各個工作面相互垂直度和平行度;

3、檢測0-500mm范圍內高精度的機械零件的垂直度。

這種儀器具有測量精度高、性能穩定、操作及維護方便的優點,但是由于技術難度較大,國內幾乎沒有生產,只有幾家公司在做,主要是發達國家在生產。由于國外產品售價高,在我們國內沒有得到普及推廣。國內在檢測垂直度方面主要還是使用傳統的檢測方法,比如光隙法、手動打表法等,這些方法操作過程比較繁瑣,檢測效率也比較低。

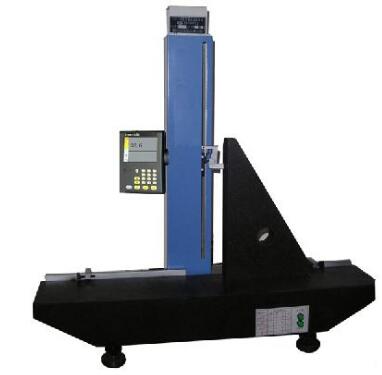

儀器包括導向裝置、測量裝置、驅動裝置、氣源控制裝置、輔助夾具、電腦等。
導向裝置:包括主體和氣浮滑座。主體本身是使用優質花崗巖精密加工而成的高精度直角尺。氣浮滑座與主體組成運動副,滑座的每個導向面與主體導向面之間均有氣浮,可以實現無摩擦上下移動。
測量裝置:包括高精度測頭和夾持裝置,安裝在滑座上,隨滑座一起移動,測頭采集數據可以實時傳輸給電腦。
驅動裝置:包括電機和繞線輪等。繞線輪驅動拉繩牽引滑座上下移動。
氣源控制裝置:包括氣源過濾裝置、穩壓裝置和控制閥門等。用以控制氣體壓力和流量的穩定,以保證滑座氣膜厚度的穩定。
輔助夾具:用以輔助定位被測件(如刀口形直角尺、平面直角尺等)。
電腦:輸入被測件信息、自動采集數據并處理數據結果。
打印機:打印輸出結果。

儀器主要是運用氣浮與真空吸附原理進行測量的,在測量的過程中都必須有氣體作潤滑,所以開機后系統會對氣路氣壓進行檢測。當氣壓處在設置的范圍內時電機才能開始工作,否則系統蜂鳴器就會報警,電機無法啟動。滑臺上下移動過程中,真空吸附滑臺的正負壓氣路均要打開。使用前滑臺的初始位置位于最低位置處(此時測頭距離大理石平板表面約10mm)。以下是具體使用方法。

單個測量面器具

按下底部氣浮按鈕,使主體浮起,然后將測量儀移動到基準工作臺合適的位置,松開按鈕使主體底部與基準工作臺面接觸;
儀器復位(測頭距離基準工作臺面約10mm處);
調整被檢器具位置使其被測量面與測頭相接觸,當測頭示值(通過TT20顯示盒可以看到示值)接近零時,使測頭讀數清零;
在軟件界面上輸入被檢器具的相關信息(如直角尺類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期等),確定后點擊"開始測量"按鈕;
測量完畢后點擊軟件界面上的"記錄管理"按鈕查看檢測記錄,并進行打印等相關操作。

兩個測量面器具

按照以上步驟2-4測量第一個被測量面(外角α);
第一個面測量完之后,軟件界面上會出現一個提示對話框,提示進入第二個測量面(γ角)的測量,根據提示,調整好被測器具第二個測量面與測頭的相互位置,當測頭示值接近零時,使測頭讀數清零,然后點擊軟件界面上的確定按鈕即可進行測量;
之后輸入兩個基面之間的平行度誤差,確定后軟件根據規程換算出內角β(換算公式見下圖所示)。

三角形直角尺
刀口形直角尺
方形角尺
圓柱直角尺
平面形直角尺
高精度機械零件
