2、釬劑的熔點及最低活性溫度應低于釬料的熔點。

3、釬劑在釬焊溫度下具有足夠的潤濕性。

4、釬劑中各組分的氣化(蒸發)溫度應比釬焊溫度高,以避免釬劑揮發而喪失作用。

5、釬劑以及清除氧化物后的生成物,其密度均應盡量小,以利于浮在表面,不在釬縫中形成夾渣。

6、釬劑及其殘渣對釬料及母材的腐蝕性要小。

7、釬劑的揮發物應當無毒性。

8、釬焊后,殘留釬劑及釬焊殘渣應當容易清除。

一、非腐蝕性軟釬劑

這種釬劑化學活性比較弱,對母材幾乎無腐蝕作用。松香、胺、有機鹵化物等都屬于非腐蝕性軟釬劑。

松香是最常用的釬劑,一般以粉末或以酒精、松節油溶液的形式使用。松香釬劑只能在300℃以下使用,超過此溫度時將碳化而失效。通常加入活性物質配成活性松香釬劑,以提高其去除氧化物的能力。

二、腐蝕性軟釬劑

這種釬劑化學活性強,熱穩定性好,可用于黑色金屬及有色金屬的釬焊,但是釬焊后的殘留物必須徹底洗凈。常用的腐蝕性軟釬劑見表7-13。

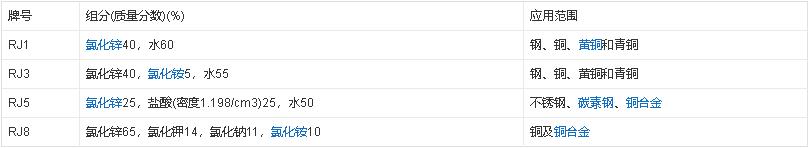

表7-13 常用的腐蝕性軟釬劑

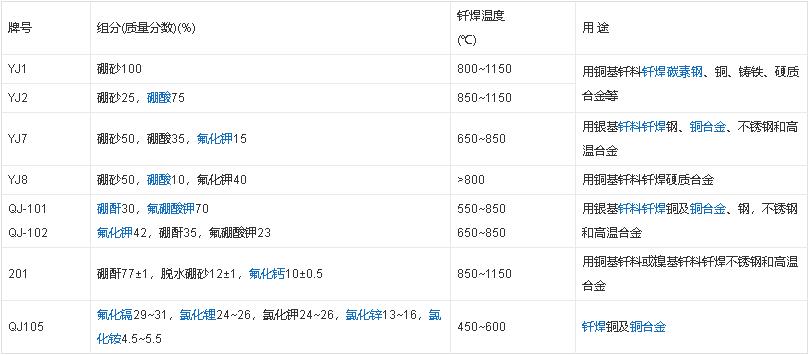

表7-14 常用的硬釬劑組分及用途

黑色金屬常用的硬釬劑是硼砂、硼酸及其混合物。這些釬劑的粘度大、活性溫度相當高,必須在800℃以上使用,并且釬劑殘渣難于清除。在硼化物中加入堿金屬和堿土金屬的氟化物及氯化物,可以改善硼砂、硼酸釬劑的潤濕能力,提高去除氧化物的能力,以及降低釬劑的熔化溫度及活性溫度。
