1、高壓接地線作用: 高壓接地線是用于線路和變電施工,為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。

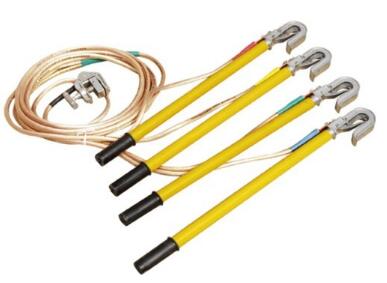

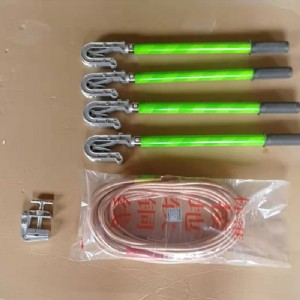

2、高壓接地線結構: 攜帶型高壓接地線由絕緣操作桿、導線夾、短路線、接地線、接地端子、匯流夾、接地夾。

3、高壓接地線制作工藝:制作工藝優良—— 導線夾、接地夾是采用優質鋁合金壓鑄成形;操作棒采用環氧樹脂彩色管,絕緣性能好,強度高、重量輕、色彩鮮明、外表光滑;接地軟銅線采用多股優質軟銅線絞合而成,并外覆柔軟、耐高溫的透明絕緣護層,可以防止使用中對接地銅線的磨損,銅線達到疲勞度測試需求,確保作業人員在操作中的安全。

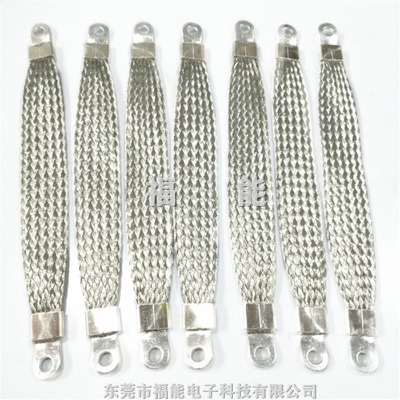

4、接地線規格:按部頒規定,接地線必須是 25mm 2 以上裸銅軟線制成。

一、電氣設備的接地部分

1、接地體:與大地緊密接觸并與大地形成電氣連接的一個或一組導體。

2、外露可導電部分:電氣設備能觸及的可導電部分。正常時不帶電,故障時可能帶電,通常為電氣設備的金屬外殼。

3、主接地端子板:一個建筑物或部分建筑物內各種接地(如工作接地、保護接地)的端子和等電位連接線的端子的組合。如成排排列,則稱為主接地端子排。

4、保護線(PE):將上述外露可導電部分,主接地端子板、接地體以及電源接地點(或人工接地點)任何部分作電氣連接的導體。對于連接多個外露可導電部分的導體稱為保護干線。

5、接地線:將主接地端子板或將外露可導電部分直接接到接地體的保護線。對于連接多個接地端子板的接地線稱為接地干線。

6、等電位連接:指各外露可導電部分和裝置外導電部分的電位實質上相等的電氣連接。

二、配電系統的接地部分

1、相線(L)。輸送電能的導體,正常情況下不接地。

2、中性線(N)。與系統中性點相連,并能起輸送電能作用的導體。

3、保護中性線(PEN)。兼有保護線和中性線作用的導體。

4、電源接地點。將電源可以接地的一點(通常是中性點)進行接地。

根據中性線與保護線是否合并的情況,TN系統又分為TN-C、TN-S及TN-C-S系統。 TN-C系統:保護線與中性線合并為PEN線。 TN-S系統:保護線與中性線分開。 TN-C-S系統:在靠近電源側一段的保護線和中性線合并為PEN線,從某點以后分為保護線和中性線。

接線鼻之間測量直流電阻,對于16mm2 ,25mm2,35mm2,50mm2,70mm2,95mm2,120mm2的各種截面,平均每米的電阻值應分別小于1.24mΩ, 0.79mΩ,0.56mΩ,0.40mΩ,0.28mΩ,0.21mΩ,0.16mΩ。

高壓接地線分類:

1、高壓接地線按照使用環境可以分為:室內母排型接地線(JDX-NL)和室外線路型接地線(JDX-WS)。
2、高壓接地線按照電壓等級可分為:10KV接地線,35KV高壓接地線,110KV接地線,220KV高壓接地線,500KV高壓接地線

2、35KV接地線 標稱截面:25mm2 總根數:810 平均直徑(mm):0.2mm 計算截面:(mm2):25.43 金屬接頭部分長度:50 mm 節數:1 桿徑:30mm

3、110KV高壓接地線 標稱截面:35mm2 總根數:1136 平均直徑(mm):0.2mm 計算截面:(mm2):35.67 絕緣桿部分長度:1360 mm 握手部分長度:700 mm 金屬接頭部分長度:140 mm 節數:2 桿徑:30mm 總長(不包括線夾):2200 mm

2、安裝:將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾(接電夾有固定式和活動式)相應位置上,將接地線合相上的單眼銅鼻子固定在接地夾或地針上,構成一套完整的接地線。

3、核實接地棒的電壓等級與操作設備的電壓等級是否一致。

4、接地軟銅線有分相式和組合式,接地棒有平口式和雙簧鉤式線夾。

裝設的短路接地線,它和帶電設備的距離,考慮到接地線擺的影響,其安全距離應不小于《電力安全工作規程》新規定的數值。

嚴禁不用線夾而用纏繞的方法進行接地短路。

懸掛點如有接地點,應用接地線夾或專用銅棒作接地連接;如無固定接地點可利用;則可用臨時接地點,接地極埋入地下深度應不小于0.6m。

攜帶型短路接地線應妥善保管。每次使用前,均應仔細檢查其是否完好,軟銅線無祼露,螺母不松脫,否則不得使用。

攜帶型短路接地線檢驗周期為每五年一次,檢驗項目同出廠檢驗。經試驗合格的攜帶型短路接地線在經受短路后,應根據經受短路電流大小和外觀檢驗判斷,一般應予報廢

2、掛接地線前必須先驗電,未驗電掛接地線是基層中較普遍的習慣性違章行為,在懸掛時接地線道體不能和身體接觸。

3、在工作地點兩段兩端懸掛接地線,以免用戶倒送電、感應電的可能,深受其害的例子不少。

4、在打接地樁時,要撥能借地體能快速疏通事故大電流,保證接地質量。

5、要愛護接地線。接地線在使用過程中不得扭花,不用時應將軟銅線盤好,接地線在拆除后,不得從空中丟下或隨地亂摔,要用繩索傳遞,注意接地線的清潔工作。

6、新工作人員必須經過對接地線使用的培訓、學習,考核合格后,方能單獨從事接地線操作或使用工作。

7、按不同電壓等級選用對應規格的接地線。

8、嚴禁使用其它金屬線代替接地線。

9、現場工作不得少掛接地線或者擅自變更掛接地線地點。

10、接地線具有雙面性,它具有安全的作用,使用不當也會產生破壞效應,所以工作完畢要及時拆除接地線。帶接地線合開關會損壞電氣設備和破壞電網的穩定,會導致嚴重的惡性電氣事故。
