所謂的"細水霧",由于環保問題,鹵代烷滅火劑被逐步淘汰,而細水霧作為滅火劑對于環境的潛在優勢使其應用范圍在不斷的拓展,細水霧滅火系人鼓舞的成果。

1993年,來自美國工程界和科研部門、細水霧系統的制造商、保險公司、行政管理部門和工業用戶的代表,組成了美國消防聯合會細水霧滅火系統技術委員會(NFPA Technical Committee on Water Mist Fire Suppression Systems),該委員會開始編制用于規范細水霧技術的NFPA標準,作為設計和安裝的依據。1996年,在美國的馬薩諸塞州波士頓市每年5月20-23日的年會上,細水霧滅火系統技術委員會提交了細水霧規范( NFPA 750, Standard on Water mist Fire Protection Systems),并獲得了美國消防聯合會的批準。該規范由國家標準協會于同年的7月18日頒布,生效日期為8月9日,同年的7月26日,96版NFPA 750被批準為美國國家規范。

"細水霧"(water mist)是相對于"水噴霧"(water spray)的概念,所謂的細水霧,是使用特殊噴嘴、通過高壓噴水產生的水微粒。在NFPA 750中,細水霧的定義是:在最小設計工作壓力下、距噴嘴1米處的平面上,測得水霧最粗部分的水微粒直徑Dv0.99不大于1000μ。按水霧中水微粒的大小,細水霧分為3級,如《細水霧霧滴直徑分級圖》所示,第1級細水霧為Dv0.1=100μ同Dv0.9=200μ連線的左側部分,這些代表最細的水霧。

第2級細水霧,是第1級細水霧的界限與Dv0.1=200μ同Dv0.9=400μ連線之間的部分。這種細水霧可由高壓噴嘴、雙流噴嘴或許多沖撞式噴嘴產生。由于有較大的水微粒存在,相對于1級細水霧,2級細水霧更容易產生較大的流量。

第3級細水霧為Dv0.9大于400μ,或者第2級細水霧分界線右側至Dv0.99=1000μ之間的部分。這種細水霧主要由中壓、小孔噴淋頭、各種沖擊式噴嘴等產生。

研究表明,撲滅 B類火災水霧顆粒小于400μ是必需的,而較大的顆粒對于 A類火災是有效的,這是由于燃料被浸濕。正因為如此,細水霧的定義包括了Dv0.99為1000μ。在NFPA 750中定義的細水霧,既包含了NFPA 15中定義的一部分水噴霧系統(Water Spray),又包含了在高壓狀態下普通噴淋系統(Sprinklers)產生的水霧。一般情況下,細水霧是指Dv0.9小于400μ的水霧。

由于細水霧霧滴直徑很小,相對同樣體積的水,其表面積劇增,從而加強了熱交換的效能,起到了非常好的降溫效果。細水霧吸收熱量后迅速被汽化,使得體積急劇膨脹,通常達到1700多倍,從而降低了空氣中的氧氣濃度,抑制了燃燒中的氧化反應的速度,起到了窒息的作用。由此可見細水霧的滅火機理:一是降溫效能,吸收熱量;二是窒息作用,阻斷氧化反應。此外,細水霧具有非常優越的阻斷熱輻射傳遞的效能,能有效地阻斷強烈的熱輻射。

細水霧在冷卻、窒息和隔絕熱輻射的三重作用下達到控制火災、抑制火災和撲滅火災的目的,細水霧滅火系統具有水噴淋和氣體滅火的雙重作用和優點,既有水噴淋系統的冷卻作用,又有氣體滅火系統的窒息作用,所以是一項非常好的值得推廣的滅火技術。

細水霧的滅火機理主要是表面冷卻、窒息、輻射熱阻隔和浸濕作用。除此之外,細水霧還具有乳化等作用,而在滅火過程中,往往會有幾種作用同時發生,從而有效滅火。

按不同的標準細水霧系統可分為下列系統:

1、按工作壓力

低壓系統,工作壓力小于或等于1.20MPa;

中壓系統,工作壓力為大于1.20MPa且小于3.5MPa;

高壓系統,工作壓力大于或等于3.5MPa。

2、按應用方式

全淹沒細水霧系統 total flooding application water mist system

能向整個防護區內均勻地噴放細水霧,保護其內部所有防護對象的細水霧滅火系統。

局部應用細水霧系統 local application water mist system

直接向保護對象噴放細水霧,用于保護室內外某一具體防護對象或局部空間的細水霧滅火系統。

區域應用細水霧系統 zoned application water mist system

保護防護區內某一預定區域的細水霧系統。

3、按工作介質

單相流細水霧系統(single fluid media water mist systems)

系統管道內只有水流,采用輸送管網將壓力水輸送至噴頭,在噴頭的作用下產生細水霧來實施滅火的系統。

雙相流細水霧系統(twin fluid media water mist systems)

系統管道內同時存在水流和氣流,采用輸送管網將水-氣混合的雙相流體輸送至噴頭,或采用雙管道將水和氣兩種介質分別送至噴頭,在噴頭的作用下產生細水霧來實施滅火的系統。

實際工程中的細水霧滅火系統往往是上述幾種分類的組合

4、按供水方式

泵組式細水霧系統 PUmp supplying water mist system

采用水泵對系統進行加壓供水的細水霧滅火系統。

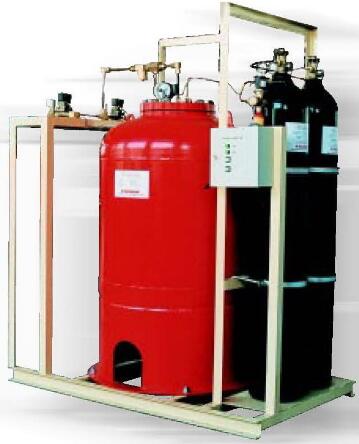

瓶組式細水霧系統 self-contained supplying water mist system

采用瓶組貯存加壓氣源并對系統進行加壓供水的細水霧滅火系統。

1、NFPA 750-2006 《Standard on Water Mist Fire Protection Systems 2006 Edition 》

2、《細水霧滅火系統技術規范(國家標準送審意見稿)》

3、北京地標《細水霧滅火系統設計、施工、驗收規范》DB/J01-74-2003

4、廣東地標《細水霧滅火系統設計、施工及驗收規范》DB/JT15-41-2005

5、河南地標《高壓細水霧滅火系統設計、施工及驗收規范》DB41/T074-2013

6、湖北地標《細水霧滅火系統設計、施工及驗收規范》DB/J42-282-2004

7、江蘇地標《細水霧滅火系統設計施工及驗收規程》DG/J32-J09-2005

8、山西地標《細水霧滅火系統設計、施工及驗收規范》DB/J04-247-2006

9、浙江地標《細水霧滅火系統設計施工及驗收規范》DB33/1010-2002
