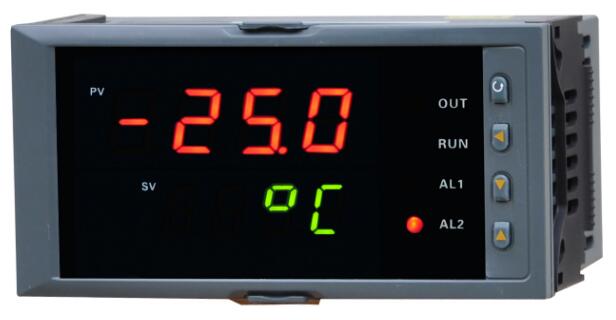

顯示儀具有多類型輸入功能,一臺儀表可以配接不同的輸入信號(熱電偶/ 熱電阻/ 線性電壓/ 線性電流/線性電阻), 大大減少了備表的數量。其適用范圍非常廣泛,可與各類傳感器、變送器配合使用,實現對溫度、壓力、液位、容量、力等物理量的測量顯示、報警控制、數據采集和記錄。

顯示儀表硬件上采用模塊化設計,增強了儀表的使用靈活性,便于用戶擴展儀表的輸出功能,儀表可選配 1~4 個繼電器報警輸出,還可選配變送輸出,或標準通訊接口(RS485 或 RS232C)。

顯示儀還具有零點和滿度修正、數字濾波、傳感器故障處理、開方運算、打印接口、報警延時、延時報警、按鍵保持、最大、最小值保持、兩個變送等擴展功能。

電 壓:0~20mV … 0~1V→輸入阻抗≥5M ,0~5V→輸入阻抗≥100K。

電 流:4~20mA、0~20mA 等→輸入電阻≤250 ,0~10mA→輸入電阻≤500。

測量精度:0.2 級(±0.2%FS)。

注:儀表對B分度號熱電偶在0~600℃范圍內可進行測量,但測量精度無法達到 0.2 級,在 600~1800℃范圍內可保證 0.2 級測量精度。因鎢錸熱電偶本身精度及一致性較低,儀表對 WRe3-WRe25 的測量精度只為 0.5 級。

報警輸出:繼電器觸點開關輸出(常開+常閉),觸點容量 220VAC/2A 或24VDC/2A。

報警精度:±1℃或±1 定義單位。

變送范圍:0~22mA、0~10VDC。

變送精度:0.3 級(±0.3%FS)。

通訊接口:RS485 串行通訊接口、RS232C 串行通訊接口。

配電輸出:24VDC 電壓,最大輸出電流為 25mA,可供無源變送器使用。

溫度補償:-199.9~200.0℃數字式溫度自動補償。

使用環境:環境溫度 0~50℃,相對濕度 ≤85%,避免強腐蝕氣體。

電源:開關電源 90~260VAC(50HZ/60HZ),24VDC±2V,功耗≤5W。

顯示儀重量:≤1000g。
