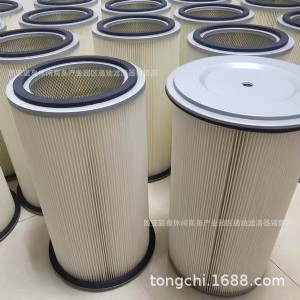

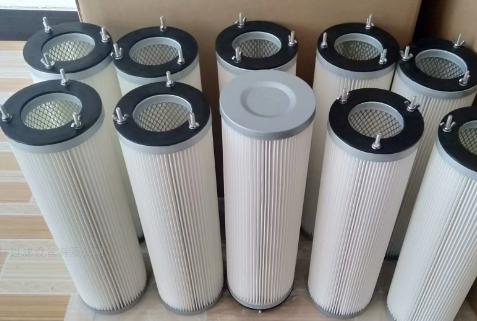

濾筒的品種較多,有細而長與粗而短之分。細長濾筒(如φ≤160,L=1~2m),其褶(如45褶)間空隙大、夾角大,褶少而淺,過濾面積比同徑同長的濾袋大2~5倍,清灰易而效果好;適用于濃度≥15g/m粉塵的過濾除塵,過濾風速0.6~1.2m/min。粗短濾筒(如φ350,L=0.66m)直徑大、長度短、褶多(120~350褶)而深、褶間空隙小,過濾面積大,較之同徑同長濾袋面積大14~35倍,適于場地面積小、空間小的地方布置;但因褶角小,粉塵易積聚,難于清灰,適于濃度≤5g/m粉塵的過濾除塵,過濾風速不宜>0.6m/min。

濾筒脈沖除塵器的安裝方式有三種:垂直、傾斜、水平安裝。濾筒垂直安裝,脈沖清灰時,粉塵易清落沉降至灰斗,效果好。傾斜安裝時,濾筒上下相疊,結構緊湊,占地面積小,便于換筒,但清灰時,上層濾筒清落的粉塵沉落于下層濾筒上,難以清除。水平安裝,下層濾筒上部的粉塵更難清除。傾斜安裝濾筒除塵器適于中小除塵系統非粘性、低濃度、粒粗粉塵除塵用,也適于一些老式袋除塵器的改造用。

1、大大提高有效的過濾面積;

2、保證一個低而平穩的壓差,提高流通風量;

3、濾筒元件小巧,便于安裝;

4、特別適用于粉塵濃度大的行業。

范圍

本標準規定了濾筒除塵器的定義、類型和型號規格、安裝方式、技術要求、試驗方法、檢驗方法、檢驗規則、標志、包裝、運輸、儲存等。

本標準適合用于以合成纖維無紡濾料、紙質濾料,及以合成纖維無紡濾料、紙質濾料為基材為覆膜濾料制成的過濾元件的濾筒式除塵器的設計和制造。

本標準不適用于防爆型。

引用標準

下列標準所包含的條文,通過在本標準中引用而構成本標準的條文。本標準出版時,所示版本均有效。所有標準都會被修訂,使用本標準各方應探討使用所列標準最新版本的可能性。

GB699-1988 優質碳素結構鋼技術條件

GB700-1988 碳素結構鋼

GB702-1986 熱軋圓鋼和方鋼尺寸、外形、重量、及允許偏差

GB704-1988 熱軋扁鋼尺寸、外形、重量、及允許偏差

GB706-1988 熱軋工字鋼尺寸、外形、重量、及允許偏差

GB912-1989 碳素結構鋼和低合金結構鋼熱軋薄鋼板和鋼帶

GB985-1988 氣焊、手工氬弧焊及氣體保護焊焊接縫坡口原基本形式和尺寸

GB3091-1993 低壓流體輸送用鍍鋅焊接鋼管

GB3092-1993 低壓流體輸送用焊接鋼管

GB3274-1988 碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶

GB4053.1-4053.4-1993 固定式鋼宣梯、鋼斜梯、工業防護欄桿、和工業平臺

GB8162-1987 結構用無縫鋼管

GB8163-1987 輸送液體用無縫鋼管

GB8923-1988 涂裝前鋼材表面銹蝕等級和除銹等級

GB9787-1988 熱軋等邊角鋼尺寸、外形、重量及允許偏差

GB9788-1988 熱軋不等邊角鋼尺寸、外形、重量及允許偏差

GB12138-1989 袋式除塵器性能測試方法

GB12625-1990 袋式除塵器用濾料及濾袋技術條件

GB4745-1997 紡織品織物表面抗濕性測定沾水試驗

GB/T4669-1995 機織物單位長度質量和單位面積質量的測定

GB/T3820-1997 紡織品和紡織制品厚度的測定

GB/T5453-1997 紡織品、織物透氣性的測定

GB/T12703-1991 紡織品靜電測試方法

GB/T3306-1994 標牌

GB/T1804-1992 一般公差線性尺寸的未注公差

GB/T451.2-1989 紙和紙板定量的測定法

GB/T451.3-1989 紙和紙板厚度的測定法

GB/T2679.14-1996 過濾紙和紙板最大孔徑的測定

GB/T454-1989 紙耐破度的測定法

GB/T2679.3-1996 紙和紙板挺度的測定法

GB/T53134-1994 除塵器表面噴漆質量分等

JB10191-2000 袋式除塵器安全要求脈沖噴吹類除塵器用分氣筒

ZBW04015-1989 濾料疏油性檢驗

定義

標準采用以下定義。

1、覆膜濾料

在濾料表面貼復一層微孔膜以提高某些性能指標的過濾材料。

2、濾筒用濾料

經過特殊處理加工,有緊密微孔結構且質地硬挺,能制成多褶圓形濾筒,且具備某些性能指標的過濾材料。

3、濾筒

以濾筒作為過濾元件所組成的多褶、圓形、筒狀、配以金屬或化工材料支撐內芯的過濾元件。

4、濾筒式除塵器

以濾筒作為過濾元件所組成或采用脈沖噴吹的除塵器。
