鉑電阻
鉑電阻,簡稱為：鉑熱電阻,它的阻值會隨著溫度的變化而改變。它有PT100和 PT1000等等系列產品,它適用于醫療、電機、工業、溫度計算、衛星、氣象、阻值計算等高精溫度設備,應用范圍非常之廣泛。
設計原理
PT后的100即表示它在0℃時阻值為100歐姆,在100℃時它的阻值約為138.5歐姆。它的工作原理：當PT100在0攝氏度的時候他的阻值為100歐姆,它的的阻值會隨著溫度上升它的阻值是成勻速增長的。
應用范圍
分度表
-50度 80.31歐姆
-40度 84.27歐姆
-30度 88.22歐姆
-20度 92.16歐姆
-10度 96.09歐姆
0度 100.00歐姆
10度 103.90歐姆
20度 107.79歐姆
30度 111.67歐姆
40度 115.54歐姆
50度 119.40歐姆
60度 123.24歐姆
70度 127.08歐姆
80度 130.90歐姆
90度 134.71歐姆
100度 138.51歐姆
110度 142.29歐姆
120度 146.07歐姆
130度 149.83歐姆
140度 153.58歐姆
150度 157.33歐姆
160度 161.05歐姆
170度 164.77歐姆
180度 168.48歐姆
190度 172.17歐姆
200度 175.86歐姆
阻值會隨著溫度的勻速有規律的增長！
組成部分
常見的Pt100感溫元件有陶瓷元件,玻璃元件,云母元件,它們是由鉑絲分別繞在陶瓷骨架,玻璃骨架,云母骨架上再經過復雜的工藝加工而成。
薄膜
薄膜鉑電阻：用真空沉積的薄膜技術把鉑濺射在陶瓷基片上,膜厚在2微米以內,用玻璃燒結料把Ni（或Pd）引線固定,經激光調阻制成薄膜元件。
特性
導體的電阻值隨溫度變化而變化,通過測量其電阻值推算出被測物體的溫度,這就是電阻溫度傳感器的工作原理。Pt100傳感器是利用鉑電阻的阻值隨溫度變化而變化、并呈一定函數關系的特性來進行測溫,其溫度/阻值對應關系為：
1、 -200℃ 2、0℃≤t≤850℃時,RPt100=100（1+At+B） (2-2) 式中,A=3.90802×；B=-5.80×；C=-4.2735×。 Pt100溫度傳感器的主要技術參數如下：測量范圍：-200℃～+850℃；允許偏差值△℃：A級±（0.15+0.002│t│）,B級±（0.30+0.005│t│）；熱響應時間<30s；最小置入深度：熱電阻的最小置入深度≥200mm；允通電流≤5mA。另外,Pt100溫度傳感器還具有抗振動、穩定性好、準確度高、耐高壓等優點。
曲線圖表
鉑電阻相關產品
HD224高精度雙路電阻隔離器
- 產品規格：
- HD224
- 產品數量：
- 344
- 經營模式：
- 生產型, 貿易型
- 執照認證：
- 未認證
- 最近更新：
- 2025/12/24 9:40:04
- 經營品牌：
- Transmit
hd224雙路電阻隔離器. 概述： /stron￥1元/紙箱所在地：上海上海
上海幻通電器有限公司

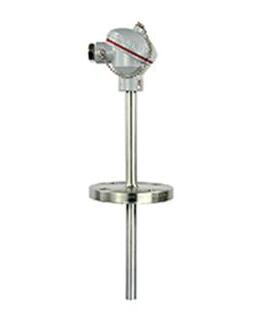

防爆型熱電阻,一體化防爆熱電阻
