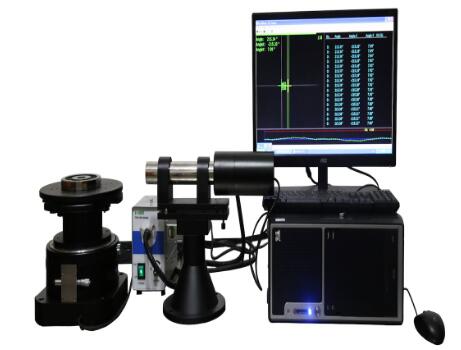

精度高——-測角精度可達±0.3秒

壽命長——-主軸采用氣浮結構,精度保持長久,永不磨損,使用壽命長

讀數系統采用進口的高精度位相光柵編碼器及其相關技術

光柵刻線條數達16300線/圓度。

刻線寬度為0.1чm。準確度高,穩定性好。

瞄準系統采用以圖象傳感器探測信號的自準儀,精度高。

主軸精度:±0.02чm

角度傳感器絕度精度:0.3秒

單次測角精度:±1秒

多次測角精度:±0.5秒

CCD分辨率:0.03秒

CCD重復性:±0.2秒

承載重量:50kg

接觸角測量儀由美國海軍研究實驗室(United States Naval Research Laboratory)的威廉·濟斯曼(William Zisman)博士發明,由萊姆-哈特公司(ramé-hart instrument co.)于1960年代試制成功。目前,人們不僅可以生產基于濟斯曼博士設計思想的手動接觸角儀,還開發出了各種利用攝像機和軟件控制的全自動測角儀,測量領域也不僅局限于測量液體接觸角和表面能,還括展到表面張力的懸滴法(pendant drop)和躺滴法(sessile drop)測量等等其他技術中。手動接觸角儀需要操作員從顯微鏡目鏡中觀察測量。新一代測角儀則可利用攝像機和計算機軟件自動獲取和分析液滴形狀。這將極大方便人們的生活和專業學習。

1、清洗正多面棱體,并對棱鏡及棱體恒溫。

2、調整儀器使儀器處于正常工作狀態下,并檢查外觀,儀器應能平穩的工作,讀數裝置視場亮度應均勻。開關按扭應可靠的工作。金屬度盤刻度方向及示值應一致。

3、用自準儀檢查工作臺的工作面的直線度和平面度。

4、用心軸、測微表檢定工作臺的平行度和頂尖的斜向圓跳動。

5、示值誤差檢定:選用標準正多面棱體和自準直儀做標準,將棱體借助心軸固定在分度頭上,儀器度盤位于0°位置,調整多面棱體,使其0°工作面與自準直儀照準,在分度頭讀數裝置中讀數,然后轉動分度頭,使度盤分別為30°…60°…330°位置,每個測回的示值用最大與最小之差來確定。

晶體測角儀(goniometer)是測量晶體面角以研究晶體幾何形狀的儀器。常用的有接觸測角儀和反射測角儀。最普通的接觸測角儀(contact goniometer)相當于量角器加一小尺,適用于較大晶體的測量,精度較低,只達12°。反射測角儀有單圈反射測角儀和雙圈反射測角儀兩種。

單圈反射測角儀(one circle reflection goniometer)主要由水平圈、光管、視物管(望遠鏡)和掣晶臺四部分組成。根據晶面對光線反射的性質,利用光學系統進行測量,精度較高,可達1′,適用于測量粒徑約數毫米而且晶面平整光滑的小晶體。

雙圈反射測角儀(two circle reflection goniometer)比單圈反射測角儀多一個直立圈,使晶體可繞互相垂直的兩個軸任意轉動,大大簡化了測量手續,是晶體測量的主要儀器。用接觸測角儀或單圈反射測角儀測得的是每兩個晶面法線間的夾角值,即面角值。而由雙圈反射測角儀測得的則是每一個晶面的一組球面坐標值——方位角和極距角值,前者相當于地球上的經度,而后者則相當于緯度 。
