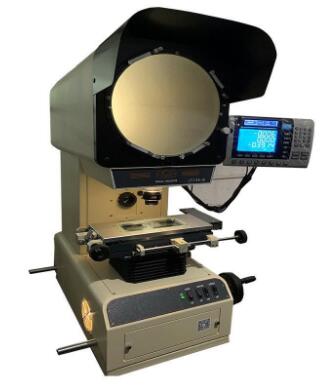

測量投影儀適用于以二坐標測量為目的一切應用領域;影像測量儀在機械,電子,儀表,塑膠等行業廣泛使用。

測量投影儀可用它高效檢測各種形狀復雜工件的輪廓尺寸和表面現狀,如樣板、沖壓件、凸 輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。

臥式測量投影儀是一種集光、機、電、電腦一體化的精密高效光學計量儀器。它被廣泛應用于機 械、模具、工具、儀表、電子、輕工等行業,是計量室和生產車間不可缺少的一種計量檢 定設備。

投影屏尺寸(mm):φ250

投影屏旋轉范圍:0°~ 360°

旋轉角度顯示當量:1′

旋轉角度準確度:8′

放大倍率 10× 20× 50× 100x

物方線視場 φ25mm φ12.5mm φ5mm

物方工作距離 75mm 69mm 27mm

放大倍率誤差:≤0.08%

工作臺

臺面尺寸:(220×150)mm

X坐標行程(0~100)mm , 顯示當量0.001 mm

Y坐標行程(0~50)mm , 顯示當量0.001 mm

Z坐標行程(0~50)mm (調焦行程)

X、Y坐標示值準確度(4+ L/40)μm, 其中L為測量長度,單位:mm

照明光源

透射照明 12V/100W鹵鎢燈

工作臺承重:1kg

儀器外形尺寸:長/650 寬/400 高/760

電源和使用環境

供電電源交流電壓:220V±22V,頻率/50HZ±1HZ

精度:5μm

應用領域:模具、塑膠、電子、金屬加工、生物、其它

特點:

1、花崗石平板底座,工作臺不變形。

2、仰角可調式觸摸屏,適合各種身高及解決背光問題。

3、手動可調式LED冷光源,工件不會二次變形。

4、高清晰度CCD取像。

5、鏡頭可20-120倍連續變倍,不用多次更換鏡頭。

6、可自動尋邊量測,提高測量精度。

7、觸摸屏與量測技術的結合,操作簡單,功能實用。

8、人性化的界面設計,預知操作順序,機臺培訓時間短。

9、精度提高,從傳統投影儀的0.02mm提高至5μm。

10、在儀器瞄準功能上,配有功能強大的十字線發生器,對圖象通過插值放大細化尋邊,可自動尋邊測量,提高了測量精度。

11、功能增加,如能快速測量齒輪的相關參數,錐度測量等等。

12、能實現快速輸出、打印、存儲等功能。

1、多點采集確定直線和圓

2、 各幾何元素預置設定

3、 以組合方式確定各幾何元素

4、具有坐標旋轉、坐標平移功能

5、 Z軸可設定為傳感器長度值或編碼器角度值

6、極坐標/直角坐標轉換功能

7、 具有誤差修正功能

8、 RS232輸出功能

9、 打印頁面輸出功能

10、 停電記憶功能

11、 各幾何元素可存儲、調用
