發射機就是可以將信號按一定頻率發射出去的裝置,是一個比較籠統的概念,它廣泛應用與電視,廣播,通信,報警,雷達,遙控,遙測,電子對抗等各種民用、軍用設備。發射機按調制方式可可分為調頻(FM),調幅(AM),調相(PM)和脈沖調制四大類。他們又有模擬和數字之分。通常,發射機包括三個部分:高頻部分,低頻部分,和電源部分。高頻部分一般包括主振蕩器、緩沖放大、倍頻器、中間放大、功放推動級與末級功放。主振器的作用是產生頻率穩定的載波。為了提高頻率穩定性,主振級往往采用石英晶體振蕩器,并在它后面加上緩沖級,以削弱后級對主振器的影響。低頻部分包括話筒、低頻電壓放大級、低頻功率放大級與末級低頻功率放大級。低頻信號通過逐漸放大,在末級功放處獲得所需的功率電平,以便對高頻末級功率放大器進行調制。因此,末級低頻功率放大級也叫調制器。調制是將要傳送的信息裝載到某一高頻振蕩(載頻)信號上去的過程。所以末級高頻功率放大級則成為受調放大器。

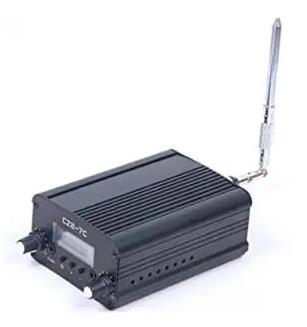

一般而言,調頻發射機是調頻廣播發射機的簡稱,主要用于將調頻廣播電臺的語音和音樂節目以無線方式發射出去。調頻發射機首先將音頻信號和高頻載波調制為調頻波,使高頻載波的頻率隨音頻信號發生變化,再對所產生的高頻信號進行放大,激勵,功放和一系列的阻抗匹配,使信號輸出到天線,發送出去的裝置。高頻信號的產生有頻率合成,PLL等方式。我國的商業調頻廣播的頻率范圍為88 MHz ~108 MHz,校園為76 MHz ~87 MHz,西方國家為70 MHz~90 MHz。

任何一個調頻廣播電臺,無論其規模大小(國家電臺,省級電臺,市級電臺,縣級電臺,鄉級電臺,村級電臺,校園電臺,企事業單位電臺,部隊營房電臺等等),都將由音頻播控設備、傳輸設備、調頻發射機及發射天饋線組成。覆蓋范圍大的電臺,需要發射功率大的調頻發射機、高增益的發射天線并架設在離地面高的地方;而覆蓋范圍小的電臺,則需要發射功率小的調頻發射機、增益合適的天線并架設在合適的高度上。通常,調頻發射機的功率等級有1 W、5 W、10 W、30 W、50 W、100 W、300 W、500 W、 1000 W、3 KW、5 KW、10 KW。也可根據實際需要,定制特殊功率調頻發射機。

所謂調幅,就是指使振幅隨調制信號的變化而變化,嚴格的講,就是指載波振幅與調制信號的大小成線性關系,而它的頻率和相位不變。振幅調制分為4種方式:AM(普通調幅)、DSB(抑制載波雙邊帶調幅)、SSB(單邊帶調幅)、VSB(殘留邊帶調幅)。

調幅發射機實現調幅簡便,調制所占的頻帶窄,并且與之對應的調幅接收設備簡單,所以調幅發射機廣泛地應用于廣播發射。

光發射機的作用是將從復用設備送來的HDB3信碼變換成NRZ碼;接著將NRZ碼編為適合在光纜線路上傳輸的碼型;最后在進行電/光轉換,將電信號轉換成光信號并耦合進光纖。

光發射機由輸入接口、光源、驅動電路、監控電路、控制電路等構成,其核心是光源及驅動電路。在數字通信中,輸入電路將輸入的信號(如PCM脈沖)進行整形,變換成適于線路傳送的碼型后通過驅動電路光源,或者送到光調制器調制光源輸出的連續光波。為了穩定輸出的平均光功率和工作溫度,通常要設置一個自動的溫度控制及功率控制電路。
