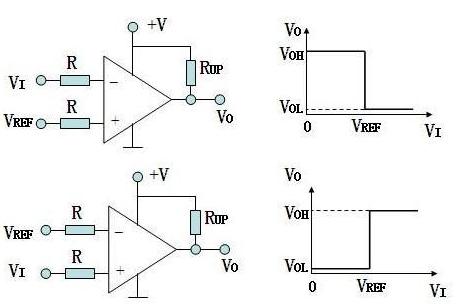

電壓比較器的功能:比較兩個電壓的大小(用輸出電壓的高或低電平,表示兩個輸入電壓的大小關系):

當"+"輸入端電壓高于"-"輸入端時,電壓比較器輸出為高電平;

當"+"輸入端電壓低于"-"輸入端時,電壓比較器輸出為低電平;

可工作在線性工作區和非線性工作區。

工作在線性工作區時特點是虛短,虛斷;

工作在非線性工作區時特點是跳變,虛斷;

由于比較器的輸出只有低電平和高電平兩種狀態,所以其中的集成運放常工作在非線性區。從電路結構上看,運放常處于開環狀態,又是為了使比較器輸出狀態的轉換更加快速,以提高響應速度,一般在電路中接入正反饋。
