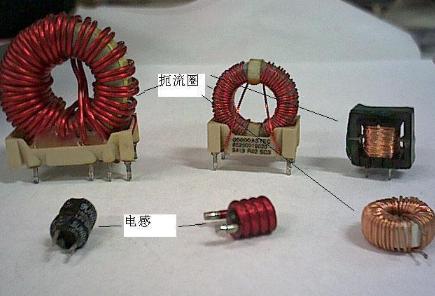

抗扼交變電流的電感性線圈。利用線圈電抗與頻率成正比關系,可扼制高頻交流電流,讓低頻和直流通過。根據頻率高低,采用空氣芯、鐵氧體芯、硅鋼片芯等。用于整流時稱"濾波扼流圈";用于扼制聲頻電流時稱"聲頻扼流圈";用于扼制高頻電流時稱"高頻扼流圈"。用于"通直流、阻交流","通低頻、阻高頻"的電感線圈叫做高頻扼流圈。

線圈扼流的原理通俗地來說就是在電流通過時,線圈產生的磁場因自感會阻礙電流產生的磁場,從而使電流延遲通過。"低頻扼流線圈"因延遲的時間比交流電改變方向所需的時間長而阻止交流電通過。"高頻扼流線圈"延遲的時間小于低頻交流電改變方向所需的時間但大于高頻交流電改變方向所需的時間,因而低頻交流電可以通過而高頻交流電不能通過。

共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件,它由兩個尺寸相同,匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上,形成一個四端器件,要對于共模信號呈現出大電感具有抑制作用,而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁環中的磁通相互疊加,從而具有相當大的電感量,對共模電流起到抑制作用,而當兩線圈流過差模電流時,磁環中的磁通相互抵消,幾乎沒有電感量,所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號,而對線路正常傳輸的差模信號無影響。

共模電感在制作時應滿足以下要求:

1、繞制在線圈磁芯上的導線要相互絕緣,以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

2、當線圈流過瞬時大電流時,磁芯不要出現飽和。

3、線圈中的磁芯應與線圈絕緣,以防止在瞬時過電壓作用下兩者之間發生擊穿。

4、線圈應盡可能繞制單層,這樣做可減小線圈的寄生電容,增強線圈對瞬時過電壓的承受能力。

5、通常情況下,同時注意選擇所需濾波的頻段,共模阻抗越大越好,因此我們在選擇共模電感時需要看器件資料,主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響,主要關注差模阻抗,特別注意高速端口。

在老式甲類音頻功率放大器中的低頻扼流圈,其作用就是"通直流,阻交流"。但是這個理想情況是無法滿足的,只能近似于"通直流,阻交流"。只要滿足放大器的需要,稍微損耗一小部分交流成分也是允許的。在這里扼流圈的感抗要大些。頻率一定(音頻范圍是20kHz——20Hz)的時候就要求電感比較大。一般是毫亨數量級。

高頻扼流圈一般工作在高頻電流中,其作用大多也是選頻,這是就要求其電感不是很大,一般是微亨數量級。

其實"通直流,阻交流"和"通低頻阻高頻"的說法是針對應用場合來說的。但宗旨都是調整電感的電感量,來滿足我們的需要。

1、注意扼流圈的流過的電流值,因為扼流圈流過的電流能力與制作扼流圈的電線截面積有關,當線圈的線徑過小時,電流過大時會導致損壞。一定要計算最高電流值,與扼流圈的額定電流值確認參數。

2、直流電源中使用扼流圈時,不僅要注意扼流圈的線圈的線徑,還要注意扼流圈的直流阻抗值,如果電流較大,直流電阻過大,會導致扼流圈的壓降過大,導致輸出損耗過大。

3、注意扼流圈選用的時候的扼流圈的抑制頻率特征,抑制頻率的能力與扼流圈的電感成比例,電感越大的時候,抑制頻率的中心點會向低頻的方向移動,當電感較小時,扼制頻率向高頻方向偏移;一定注意自己的電源中干擾的頻率特征。
