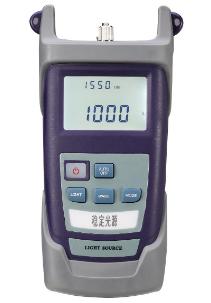

①型號:MG一921A。

②發光元件:LD。

③波長:(1.3±0.02)μm。

④譜寬:0.005μm以下。

⑤輸出光功率:連接2m多模光纖(50/125μm,NA:0.2)時為-6 dBm以上。連接2m單模光纖(10/125μm,NA:0.1)時為-6 dBm以上。

⑥輸出穩定性:1 dB以下(纖維輸出)。

⑦瞬時穩定性:0.05 dB以下((20±10℃)情況下恒定溫度時,1分鐘的功率變化)。

⑧連接器型號:FC型。

⑨調制:內調制,(270±1%)Hz、占空比50%、峰一峰幅度(6±1)Vp-p。(高阻抗監視器測量)的矩形波,輸入連接器為BNC型。

一般半導體激光器(LD)和發光二極管(LED)等發光器件都有溫度特性,隨著溫度的變化(包括環境溫度的變化和光源本身因工作而發熱所引起的溫度變化)其輸出功率亦在改變。因此,穩定光源都設有自動溫度控制電路(ATC),控制發光器件的環境溫度在一定范圍內。一般常見的ATC電路是利用微型(半導體)致冷器,再用溫度傳感器(如熱敏電阻)將溫度的變化信息傳遞給控制電路,以用來控制致冷器的電流,以改變其致冷量,從而保持發光器件周圍的溫度恒定。

APC電路

自動(光)功率控制電路是直接控制發光器件的輸出光功率大小的一種有效措施。因為發光器件輸出光功率的大小與其調制和驅動信號的強度有關(主要指的是調制信號和偏置電流),因此如果設法對這些信號加以有目的地控制,就可以從另一方面控制發光器件輸出光功率的大小。常見的方法是利用監測探測器,對發光器件的輸出光功率的大小加以監測,再將監測到的信息反饋到發光器件驅動電路的輸入端,去控制驅動電路信號的強弱,類似于電子電路中的負反饋原理。一般發光器件前向輸出光功率的同時,背向也會有光輻射船出來,而且兩者的強弱保持一定的比例,也就是說背向光也反映了發光器件輸出光功率的大小。監測探測器只要將背向光接收下來再反饋至驅動電路輸入端,就可以達到控制功率的目的。例如,如果輸出光功率有增加的趨勢,則背向光亦增強,于是監測控制器輸出信號也會增強,此信號控制放大器增益下降,從而使驅動信號的幅度下降,這樣,發光器件輸出光功率的增加趨勢立即得到抵制,反之亦然。最后使輸出光功率保持穩定。

電路調制

一般穩定光源輸出的光功率有兩種形式,一種是連續光,也就是通常稱的CW光,它是由直流信號驅動的,另一種是由調制信號驅動的。這種調制信號可以是機內振蕩器產生的,稱為內調制信號,也可以用外部調制信號(外調制),內調制信號一般是270Hz左右的一定幅度的方波,而外調制信號則根據需要選擇,但其幅度和頻率一定要符合原機要求。

輸出方式

穩定光源一般以活動連接器的形式輸出,其接口裝在面板上,只要用另一支同規格的活動連接器即可將其引出使用。

1、注意使用的波長,穩定光源波長應與之相符。

2、發光元件、輸出光功率和輸出穩定性這三者往往要綜合考慮,一般激光器光源輸出光功率較大,譜線窄(這對某些對光譜寬度有嚴格要求的場合特別重要),但穩定性稍差。而發光二極管光源輸出光功率較小,光譜寬度要比LD光源大十倍以上乃至數十倍,但穩定性一般都比LD光源好。應根據使用的場合全面考慮。

3、一般光源都是用光纖耦合輸出的,因此要注意連接光纖的特性(是單模還是多模),連接器的型號等問題。同時要注意連接器必須保持清潔,不用時必需蓋上防塵罩,這也是所有光學儀表均應注意的問題。

4、同時應注意穩定光源的調制方式,以便使用外調制時選擇適合的調制信號。
