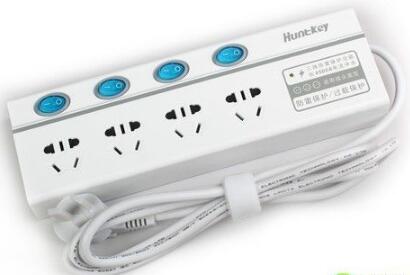

電源轉換器是學名,也就是插線板、也叫排插、插板、接線板,香港人叫拖線板等。拿起我們平時使用的插線板后面除了印有電源轉換器的產品名稱外,還有一些電氣參數,例如最大電壓,最大電流,頻率等。大家在使用電源轉換器的時候要按照這些參數來使用,使用不當的話,特別是使用劣質電源轉換器的時候,會發生觸電、火災等不安全事故。早期國內的電源轉換器都是由國有企業在生產,隨著市場經濟的推進,私營企業也開始進入到電源轉換器的行業來,使得電源轉換器產業呈現百家爭鳴的景象。

電源轉換器大體上按照世界范圍內使用的人數與使用的國家范圍主要分為12種電源轉換器

1、美日標準

美國和日本的電源轉換器是以雙、三扁頭垂直分布為特征,電壓為100-120V,頻率為50/60Hz;

2、歐盟標準

歐盟區域的電源轉換器為雙圓頭,電壓為230V,頻率是50Hz;

3、印度標準

印度地區的電源轉換器是三圓頭,電壓為230V,頻率為:50Hz;

4、泛法國標準(歐陸區域)

泛法地區的電源轉換器為三圓頭,法國大部分地區是這種電源轉換器,電壓是230V,頻率50Hz;

5、德國標準(歐陸區域)

德國地區的電源轉換器基本上和后來的歐盟標準統一,為雙圓頭形式,電壓是230V,頻率50Hz;

6、英國標準、英制標準

英國以及之前的英國殖民地區包括香港、馬來西亞、新加坡等都沿用了殖民時期的電源轉換器標準,為三個扁頭的型式,電壓為230V、頻率50Hz;

7、以色列標準

以色列的電源轉換器主要應用于以色列地區,為火線與零線近似于斜度的扁頭,地線是扁頭的型式,在電氣參數里面以色列的標準是最為特殊的,電壓220V,頻率50Hz';

8、澳大利亞、中國標準

澳大利亞和中國有著相同型式的插座,三扁頭型式,電壓220V,頻率50Hz;

9、瑞士標準

瑞士的電源轉換器為三圓孔幾乎平行于一條直線上的型式,電壓230V,頻率50Hz;

10、丹麥標準

丹麥標準的電源轉換器使用于北歐國家,火線與零線為圓孔,地線是方孔的型式,電壓230V,頻率50Hz;

11、意大利標準

意大利的電源轉換器是平行的三圓孔型式,電壓230V,頻率50Hz;

12、南非標準

南非的電源轉換器火線與零線為圓孔型式而地線為方孔,電壓220V/230V,頻率50Hz。

國家/地區 電壓 頻率

Country Voltage Frequency

Afghanistan 220 V 50 Hz

Albania 220 V 50 Hz

Algeria 230 V 50 Hz

American Samoa 120 V 60 Hz

Andorra 230 V 50 Hz

Angola 220 V 50 Hz

Anguilla 110 V 60 Hz

Antigua 230 V 60 Hz

Argentina 220 V 50 Hz

Armenia 220 V 50 Hz

Aruba 127 V 60 Hz

Australia 240 V 50 Hz

Austria 230 V 50 Hz

Azerbaijan 220 V 50 Hz

Azores 220 V 50 Hz

Bahamas 120 V 60 Hz

Bahrain 230 V 50 Hz

Balearic Islands 220 V 50 Hz

Bangladesh 220 V 50 Hz

Barbados 115V 50 Hz

Belarus 220 V 50 Hz

Belgium 230 V 50 Hz

Belize 110/220 V 60 Hz

Benin 220 V 50 Hz

Bermuda 120 V 60 Hz

Bhutan 230 V 50 Hz

Bolivia 220/230 V 50 Hz

Bosnia Herzegovina 220 V 50 Hz

Botswana 231V 50 Hz

Brazil 110/220 V 60 Hz

Brunei 240 V 50 Hz

Bulgaria 230 V 50 Hz

Burkina Faso 220 V 50 Hz

Burma (Myanmar) 230 V 50 Hz

Burundi 220 V 50 Hz

Cambodia 230 V 50 Hz

Cameroon 220 V 50 Hz

Canada 120 V 60 Hz

Canary Islands 220 V 50 Hz

Cape Verde 220 V 50 Hz

Cayman Islands 120 V 60 Hz

Central African RePUblic 220 V 50 Hz

Chad 220 V 50 Hz

Channel Islands 230 V 50 Hz

Chile 220 V 50 Hz

China, People's Rep. of 220 V 50 Hz

China (Hong Kong) 220 V 50 Hz

Colombia 110 V 60 Hz

Comoros 220 V 50 Hz

Congo, Dem. Rep. (Zaire) 220 V 50 Hz

Congo, People's Rep. of 230 V 50 Hz

Cook Islands 240 V 50 Hz

Costa Rica 120 V 60 Hz

Côte d'Ivoire 220 V 50 Hz

Croatia 230 V 50 Hz

Cuba 110/220 V 60 Hz

Cyprus 240 V 50 Hz

Czech Republic 230 V 50 Hz

Denmark 230 V 50 Hz

Djibouti 220 V 50 Hz

Dominica 230 V 50 Hz

Dominican Republic 110 V 60 Hz

East Timor 220 V 50 Hz

Ecuador 120-127 V 60 Hz

Egypt 220 V 50 Hz

El Salvador 115V 60 Hz

England (UK) 230 V 50 Hz

Equatorial Guinea 220 V 50 Hz

Eritrea 230 V 50 Hz

Estonia 230 V 50 Hz

Ethiopia 220 V 50 Hz

Faeroe Islands 220 V 50 Hz

Falkland Islands 240 V 50 Hz

Fiji 240 V 50 Hz

Finland 230 V 50 Hz

France 230 V 50 Hz

French Guiana 220 V 50 Hz

Gaza 230 V 50 Hz

Gabon 220 V 50 Hz

Gambia 230 V 50 Hz

Georgia 220 V 50 Hz

Germany 230 V 50 Hz

Ghana 230 V 50 Hz

Gibraltar 240 V 50 Hz

Great Britain (UK) 230 V 50 Hz

Greece 220 V 50 Hz

Greenland 220 V 50 Hz

Grenada (Windward Is.) 230 V 50 Hz

Guadeloupe 230 V 50 Hz

Guam 110 V 60 Hz

Guatemala 120 V 60 Hz

Guinea 220 V 50 Hz

Guinea-Bissau 220 V 50 Hz

Guyana 240 V 60 Hz

Haiti 110 V 60 Hz

Holland (Netherlands) 230 V 50 Hz

Honduras 110 V 60 Hz

Hong Kong (China) 220 V 50 Hz

Hungary 230 V 50 Hz

Iceland 220 V 50 Hz

India 230 V 50 Hz

Indonesia 127/230 V 50 Hz

Iran 230 V 50 Hz

Iraq 230 V 50 Hz

Ireland (Eire) 230 50 Hz

Isle of Man 240 V 50 Hz

Israel 220 V 50 Hz

Italy 230 V 50 Hz

Ivory Coast 220 V 50 Hz

Jamaica 110 V 50 Hz

Japan 100 V 50/60 Hz

Jordan 230 V 50 Hz

Kazakhstan 220 V 50 Hz

Kenya 240 V 50 Hz

Kiribati 240 V 50 Hz

Korea, South 220 V 60 Hz

Kuwait 240 V 50 Hz

Laos 230 V 50 Hz

Latvia 220 V 50 Hz

Lebanon 110/220 V 50 Hz

Lesotho 220 V 50 Hz

Liberia 120 V 60 Hz

Libya 127 V 50 Hz

Lithuania 220 V 50 Hz

Liechtenstein 230 V 50 Hz

Luxembourg 220 V 50 Hz

Macau 220 V 50 Hz

Macedonia 220 V 50 Hz

Madagascar 220 V 50 Hz

Madeira 220 V 50 Hz

Malawi 230 V 50 Hz

Malaysia 240 V 50 Hz

Maldives 230 V 50 Hz

Mali 220 V 50 Hz

Malta 240 V 50 Hz

Martinique 220 V 50 Hz

Mauritania 220 V 50 Hz

Mauritius 230 V 50 Hz

Mexico 127 V 60 Hz

Micronesia (Federal States of) 120 V 60 Hz

Monaco 127/220 V 50 Hz

Mongolia 220 V 50 Hz

Montenegro 220 V 50 Hz

Montserrat (Leeward Is.) 230 V 60 Hz

Morocco 127/220 V 50 Hz

Mozambique 220 V 50 Hz

Myanmar (formerly Burma) 230 V 50 Hz

Namibia 220 V 50 Hz

Nauru 240 V 50 Hz

Nepal 230 V 50 Hz

Netherlands (Holland) 230 V 50 Hz

Netherlands Antilles 127/220 V 50 Hz

New Caledonia 220 V 50 Hz

New Zealand 230 V 50 Hz

Nicaragua 120 V 60 Hz

Niger 220 V 50 Hz

Nigeria 240 V 50 Hz

Northern Ireland 230 V 50 Hz

Norway 230 V 50 Hz

Okinawa 100 V 60 Hz

Oman 240 V 50 Hz

Pakistan 220 V 50 Hz

Palmyra Atoll 120 V 60 Hz

Panama 110 V 60 Hz

Papua New Guinea 240 V 50 Hz

Paraguay 220 V 50 Hz

Peru 220 V 60 Hz

Philippines 220 V 60 Hz

Poland 230 V 50 Hz

Portugal 230 V 50 Hz

Puerto Rico 120 V 60 Hz

Qatar 240 V 50 Hz

Réunion Island 220 V 50 Hz

Romania 230 V 50 Hz

Russia 220 V 50 Hz

Rwanda 230 V 50 Hz

St. Kitts and Nevis (Leeward Is.) 230 V 60 Hz

St. Lucia (Windward Is.) 240 V 50 Hz

St. Vincent (Windward Is.) 230 V 50 Hz

Samoa 230 V 50 Hz

Saudi Arabia 127/220 V 60 Hz

Scotland 230 V 50 Hz

Senegal 230 V 50 Hz

Serbia 220 V 50 Hz

Seychelles 240 V 50 Hz

Sierra Leone 230 V 50 Hz

Singapore 230 V 50 Hz

Slovak Republic 230 V 50 Hz

Slovenia 220 V 50 Hz

Somalia 220 V 50 Hz

South Africa 220/230 V 50 Hz

Spain 230 V 50 Hz

Sri Lanka 230 V 50 Hz

Sudan 230 V 50 Hz

Suriname 127 V 60 Hz

Swaziland 230 V 50 Hz

Sweden 230 V 50 Hz

Switzerland 230 V 50 Hz

Syria 220 V 50 Hz

Tahiti 110/220 V 60 Hz

Tajikistan 220 V 50 Hz

Taiwan 110 V 60 Hz

Tanzania 230 V 50 Hz

Thailand 220 V 50 Hz

Tibet (China) 220 V 50 Hz

Togo 220 V 50 Hz

Tonga 240 V 50 Hz

Trinidad & Tobago 115V 60 Hz

Tunisia 230 V 50 Hz

Turkey 230 V 50 Hz

Turkmenistan 220 V 50 Hz

Uganda 240 V 50 Hz

Ukraine 220 V 50 Hz

United Arab Emirates 220 V 50 Hz

UK (United Kingdom) 230 V 50 Hz

US (United States) 120 V 60 Hz

US, 220 V (industrial) 220 V 50 Hz

Uruguay 220 V 50 Hz

Uzbekistan 220 V 50 Hz

Vanuatu 230 V 50 Hz

Venezuela 120 V 60 Hz

Vietnam 127/220 V 50 Hz

Virgin Islands 115V 60 Hz

Wales 230 V 50 Hz

Yemen, Rep. of 220/230 V 50 Hz

Zambia 230 V 50 Hz

Zimbabwe 220 V 50 Hz

微波爐600————1500瓦

電飯煲500————1700瓦

電磁爐300————1800瓦

電炒鍋800————2000瓦

電熱水器800————2000瓦

電冰箱70————250瓦

電暖器800————2500瓦

電烤爐800————2000瓦

消毒爐600————800瓦

電熨斗500————2000瓦

空調器600————5000瓦

空調 1000W

微波爐 1000W

電爐 1000W

電熱水器 1000W

吸塵器 800W

電吹風 500W

電熨斗 500W

洗衣機 500W

電視機 200W

電腦 200W

抽油煙機 140W

電冰箱 100W

電扇 100W

手電筒 0.5W

電源其實就是一個由變壓器和交流/ 直流轉換器以及相應穩壓電路所組成的"綜合變電器"。這個"綜合變電器"里面包含兩個主要部件-"變壓器"和"電流轉換器",而這兩個部件本身就存在著電能的消耗,它們附屬的穩壓電路自然也不例外,因此電源本身又是一個"耗電器"。輸入電源的能量并不能100% 轉化為供主機內各部件使用的有效能量,這樣就出現了一個轉換效率的問題。

電源轉換效率=電源為主機提供的即時輸出功率/輸入電源的即時功率×100%

有兩點需要注意:

1、不同的電源產品,其轉換效率不同;

2、同一電源產品,在不同的工作狀態下,其轉換效率也有變化。

常見的交流轉換器的轉換效率在70%-90%之間,因此選購交流轉換器時除了要注意配套電器的功率外,還要把交流轉換器本身的轉換效率計算內,根據這樣得出的數據選出的交流轉換器使用起來才保險安全.

{GB2099.3-2008/IEC60884-2-5:1995,MOD《家用和類似用途插頭插座 第2部分:轉換器的特殊要求》定義}:

( adaptor)轉換器:由一個插頭部分和一個或多個插座部分兩者作為一個整體單元所構成的移動式電器附件。

(fused adaptor)帶熔斷器的轉換器:一個或多個載流極里裝有可更換的熔斷器的轉換器。

注:帶插頭的排插標準名稱是轉換器,屬于電源轉換器

北京時間2011年6月1日消息,騰訊家電從國家標準化管理委員會了解到,《家用和類似用途插頭插座 第2部分:轉換器的特殊要求》國家標準在頒布實施一周年后,從2011年6月1日起,國家將強制執行電源轉換器新標準,大萬用產品將陸續下架。

據了解,《家用和類似用途插頭插座第2部分:轉換器的特殊要求》由國家質量監督檢查檢疫總局和中國國家標準化管理委員會在2008年12月30日發布。

該標準對產品外觀、尺寸、性能等均給出了明確的規范,國家標準化委員會在2010對新標準做出批復,2010年6月1日起生產的家用和類似用途插頭插座轉換器產品必須符合《家用和類似用途插頭插座 第2部分:轉換器的特殊要求》,不符合該要求的家用和類似用途插頭插座轉換器產品為不合格產品。

新國標頒布后,相關部門允許市場有1年的過渡期消耗庫存,到2011年5月31日,過渡期結束,6月1日起原大萬用電源轉換器將不允許銷售。

插頭插座、轉換器質量不好是引發電氣火災的一個重要起因。小小插頭插座、轉換器的質量問題將對廣大消費者的人身和財產安全構成嚴重的危害。因此,消費者在選購插頭插座、轉換器、開關時,應著重考慮產品的安全性,而影響其安全的主要有以下性能指標:

標志

標志是指示人們正確安裝、使用和維修的重要依據,是確保人身財產安全的極其重要的安全標準內容。插頭插座產品應在明顯位置標注額定電流、額定電壓、電源性質等。另外,轉換器(轉換器是指只有一個插頭部分和有一個或多個插座部分組合在一起的移動式電器附件)產品要用"MAX(或最大)"符號來標出額定電流/或功率,以指導用戶避免超負荷使用。標志或符號應經久耐用,清晰可辨。不應使用可被輕易擦除的絲印和紙貼的標志。

額定值

額定值是保證插頭插座、轉換器與被連接的電氣器具正常、安全、配合使用的最基本的電氣互換配合參數。如:轉換器的額定電流不得大于插頭部分的額定值。否則,可能造成用戶根據插座額定電流選配用電器具時,插頭過電流發熱而產生危險;帶熔斷器、超負荷保護器的轉換器的最小額定值應等于熔斷器、超負荷保護器上標注的額定值。否則,可能出現產品損壞。

尺寸

尺寸是關系到插頭插座和轉換器能否安全使用、是否滿足通用互換性要求以避免誤插入的一項重要技術要求。尺寸不合格會影響用戶使用或產生接觸不良、誤插入等隱患,輕則使設備損壞,重則會產生火災和觸電事故。

防觸電保護

防觸電保護是確保插頭插座、轉換器在正常使用情況下,甚至一些意外的情況下,不會造成用戶及他人發生觸電事故的一項關鍵安全指標。當插頭與插座全部或部分地插合時,插頭的帶電部位應不可觸及;插頭的任一插銷在其他插銷處于可觸及狀態時,應不能與插座的帶電插套插合。帶保護門的插頭插座、轉換器應能防止單極或探針插入。

結構

插座的插套組件應有足夠的彈性,以確保對插頭插銷有足夠的接觸壓力。插套應耐腐蝕和耐磨,以確保插頭和插座插合部分接觸良好;插頭的插銷應鎖定,不能旋轉,否則會影響插入性能和產生不安全因素;轉換器有軟線固定裝置,以確保軟線固定,能經受住正常的拉力和扭力等;插頭和插座插合時,插合表面之間應基本嚴密,以防止引發觸電事故。

電源線

電源線應有足夠的截面積,以確保電源線不會發熱導致絕緣受損而造成短路、著火、漏電,引發事故。如:常見的250V,10A的轉換器的電源線截面積應大于或等于0.75mm2。

機械強度

插頭插座應有足夠的機械強度,能經受得住安裝及使用過程中產生的跌落、沖擊、擠壓等所帶來的各種機械應力;帶保護門的插座應能防止單極插入。

耐熱和耐燃

高溫對絕緣材料的各種性能影響很大,絕緣材料在高溫條件下,其結構和特性會發生本質的變化,這種變化決定了材料使用的可靠性,有些材料在高溫時會逐漸變軟,機械強度下降,這將影響插頭插座的質量及使用中的安全。另外,插頭插座的絕緣材料應有一定的阻燃性能。否則,產品在使用中萬一著火就會一發而不可收拾。

了解插頭插座的安全性能,在購買和使用時,把握以下幾點即可確保您的家人和財產的安全:

一選:選擇正規商場、超市或專賣店,選擇品牌產品;根據使用電器的功率選擇相應(匹配)的產品,如:空調器、大功率淋浴器等產品應選用16A的插頭插座,其他小功率的家電選用10A的插頭插座即可。

二看:看產品標志是否齊全,看有無CCC認證標志。

三查:查閱合格證及法定部門出具的檢驗合格報告。如轉換器產品沒有列入強制認證,在選購時就應查看法定檢驗機構出具的檢驗合格報告。

四試:進行簡單的插合實驗,插頭插入插座后應接觸良好,沒有松動的感覺,并且不太用力即可拔出。

五注意:不要選購插銷可旋轉的插頭或人為改變插頭的形狀;不要在一個插座上同時使用兩個功率較大的電器;發現插頭插座或電源線溫度過高或出現打火時,應停止使用并更換。
