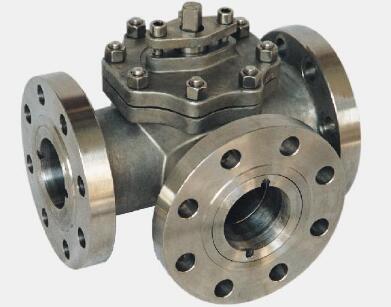

2、三通球閥使用壽命長,流通能力大,阻力小

3、三通球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態

球閥和閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。

1、流體阻力小,其阻力系數與同長度的管段相等。

2、結構簡單、體積小、重量輕。

3、緊密可靠、密封性好,在真空系統中也已廣泛使用。

4、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

高平臺球閥按其通道位置可分為直通式,三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

維護事項

1、要留有閥柄旋轉的位置。

2、不能用作節流。

3、帶傳動機構的球閥應直立安裝。

三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。

三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

三通球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

T型流道的三通4面閥座球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

1、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。

2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

二、關閉過程

1、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。

3、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
