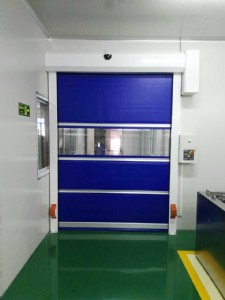

快速門是指每秒運行速度超過0.6米的門,是快速升降的無障礙隔離門,及其它輕工業廠房的區域隔離及其它任何需快速出入的場所,隨著快速門的發展越來越多的品牌進入中國市場,越來越被人類關注例如:快速卷門是專為物料的快速流動(以縮短進出時間)而設計的并準確定位的一種工業門,多用于食品、電子、印刷等對環境要求較高的場所,主要作用是起快速隔離的作用從而保證車間空氣質量無塵等級。具有快速、安全、可靠等特點,隨著快速門的發展越來月多的品牌進入中國市場,兩種使用材料的不同主要是體現:價格。

快速門由門框架系統,門簾系統,驅動電機,控制系統組成,安全系統組成。

框架系統:主要材質為碳鋼板或鋁合金制成。

門簾系統:主要由PVC織布或鋁合金型材組成。驅動電機系統:主要由剎車片,馬達,減速機組成。

控制系統:最常用的是由PLC/變頻器/編碼器成套或自帶IPM模塊的集成電路板,國內門業企業采用的控制系統大都是以PLC/變頻器/編碼器為主。

安全系統:主要是紅外線電眼開關,安全氣壓傳感器(部份機械精度高控制系統穩定性高的企業使用安全接觸帶)或光幕系統;光幕系統應該是安全保護的最高級別.升降速度:0.8m/s-1.5m/s,從底到頂一般在2秒鐘左右(速度是電動卷閘門的20倍),車輛、行人無需等待,不構成障礙,更高速的是,

開門觸發信號有多種方式:手動按鈕、雷達感應、紅外線光電感應、地磁感應、遙控等。

門布材質:一般以PVC或PVDF膜材作為簾布,特別是PVDF膜材抗老化性能更好,不易退色而且有自潔功能,做快速卷門非常適合。產地以德國產或法國產的為首選。厚度0.8mm-2.0mm。2.0mm厚的門片,會將整個產品結構改變。顏色有橙色、黃色、藍色、銀色、透明網格,黑色等,以橙色為首選,原因是橙色非常醒目,刺激昆蟲的感觀,具有一定的防蟲功能。

驅動電機:快速卷門用的都是制動減速電機,要求制動快且噪音小。一般市場上賣的制動電機要么制動效果不好要么制動噪音很大,都不太適合用于快速卷門。速比1:10-1:15比較合適。 這是全新的一種控制方式,運行停止時是不需要靠制動器來剎車的,燥音進一步降底。

工作過程:由開門傳感器提供觸發信號給控制系統,控制系統根據快速卷門的當前位置發出指令給變頻器,啟動驅動電機使門簾快速上升,車輛行人通過后門簾自動下降,關閉通道,直到下一個開門信號再次打開。顧名思義,快速卷門升降速度非常快,不能像鋼制卷閘門一樣直接啟動停止,一般需要變頻器來控制電機的轉速。上升時越快越好,快到位時(20cm左右)需要有一個減速緩沖停止過程,以防止撞擊軌道,防止夾人,降低噪音,這也是衡量快速卷門性能好壞的一個標準。

開門傳感器的信號反饋:過去傳統的普通開門機普遍使用的電位器精度低,已無法滿足快速門的快速連續多點的加減速及停車控制精度要求。以下是各種傳感器的比較:

1、以接近開關等開關類的反饋控制原理,由于僅僅是提供單點的位置反饋,減速曲線是依賴于現場慣性阻力推算的,當現場慣性阻力特性改變,例如春夏秋冬的阻力改變,系統新舊的阻力改變,現場各種其他因素介入的改變,這種固定單點反饋及控制卻無法改變,而無法達到一致性的準確減速與停車,有時錯過剎車點而到位不停車,造成關門撞門,而有時又無法關緊門,這種方法實際上在安裝多個開關或自制多開關集成盒的成本也不低,更帶來維護上的不方便。另外,在新的推廣發展中,工業快速門還需要根據通行物高低,可調節開門的開度,這種用接近開關的控制模式無法滿足開度可調的控制要求。事實上在經過多年的快速門應用廠家的實踐中,已經證明這種方法較為落后,不希望再使用這種方法。

2、以增量編碼器信號反饋做位置閉環反饋想法,按這種想法可以知道快速門移動的連續位置,有效控制器調整變頻電機的速度,達到快速調整加、減速并停車的控制要求。但是,在實際使用中,由于變頻器內部的逆變干擾信號容易對于增量脈沖的干擾(變頻器都有內部直流-交流逆變的原理)、電磁抱剎的突發電磁信號對于增量脈沖的干擾,依據增量信號反饋停車的結果是發現很難保持一致性,增量編碼器在電機停電-剎車的時間滯后段也常常無法再獲得準確信號,而變得誤差有累計。

另外,依據國外工業快速門安全性標準(強制規定),快速門出于安全的考慮需有手自兩用關閉門功能,增量編碼器在停電手動開關門后位置丟失,必須依賴于外部信號重新確定原始點位置。

根據上述出現的問題,有些廠家不得不選用了接近開關+增量編碼器的方案,也即上述1+2的兩種反饋組合的方案,以開關信號補償增量編碼器位置的丟失。但是那樣的話,成本大大增加了,也帶來了維護上的很不方便。

3、全行程絕對值編碼器位置連續反饋,內部為非接觸式絕對值碼盤,不僅僅是在360度的單圈測量,也能依賴于內部類似鐘表齒輪的原理測量多圈絕對值位置信息,全行程絕對值編碼,當停電后可以全行程移動而位置信息不丟失。應用于工業快速門的編碼器一般選用RS485數字信號輸出,可以連接所有類型的小型PLC的RS485接口,全行程絕對值多圈編碼器一般安裝于減速箱端,提供全行程的連續絕對位置反饋,控制器依賴于其全位置信息,快速做出變頻電機的加減速、停車調整,由于這個是內部全行程絕對值的編碼,且以RS485數字信號傳遞,對于前述的變頻器逆變干擾、電磁抱剎的干擾、停電及手動后的移動,都沒有影響,而始終提供全行程的絕對值位置反饋,控制器依此可以做出的控制指令能夠確保完全的一致性,從而實現快速門快速準確重復精度高的控制要求。另外,對于新推廣的開門開度根據通行物可調的要求,及安全性保障可手自兩用開門的要求,由于是全行程絕對值位置信號,不受停電下滑或干擾的影響,可在任意高度位置設置開度,完全滿足工業快速門今后技術發展的需要。

一、 快速卷簾門的制動打滑的原因排查。

1、快速卷簾門的制動摩剎片有油污。用汽油清洗。

2、壓縮彈簧力減小。更換彈簧。

3、電磁鐵安裝不正。重新安裝。

二、快速卷簾門的手拉鏈條拉不動的原因排查

1、環形鏈條堵住十字槽。將鏈條理順。

2、電磁鐵緊固件松動。重新緊固。

三、快速卷簾門的自重下落失效的原因排查

1、快速卷簾門的手動拉桿變形。更換手動拉桿。

2、手動拉桿與墊圈的間隙大。減小間隙。

3、齒輪箱電機潤滑失效。更換油脂。

四、快速卷簾門的電機不起動的原因排查。

關于快速卷簾門的電機不動的問題,可作出以下幾點判斷:

1、電路斷開,檢查電線。

2、運轉電容損壞,更換運轉電容。

3、過熱保護失效。更換過熱保護器。

4、制動器粘住。手動鏈條拉動轉幾下。

5、限位開關常閉觸點不通,打磨觸點或更換限位開關。

6、繼電器線圈壞或氧化,沾污,更換繼電器或打磨觸點。

7、連續運行時間太長,熱保護斷開。電機溫度下降即可。

8、橋式整流器壞或電磁線圈壞,制動器卡死,更換橋式整流器或電磁線圈。

快速卷門在歐美、日本等發達工業國家早已普及多年。特別是生產型企業,車間與車間之間必定有快速卷門。如果是是食品、醫藥類的企業,那是政府強制規定的,必須要用快速卷門隔離,防止產品受到二次污染。就像我們國家強制規定某些行業一定要裝防火門一樣(不管你愿意不愿意),工廠要投產,沒有防火門驗收不會通過,工廠不能開工。

國內快速卷門行業起步較晚,但是發展速度很快,每年大概以40%的速度遞增。上規模的企業都慢慢有了安裝快速卷門的意識。一來確實對提高產品質量,降低能源消耗有很大幫助。二來可以提高公司整體形象。

說到底快速卷門不會直接產生經濟效益,無非是快速隔離的作用。把一些錦上添花的毫無必要的配置統統去掉,保留關鍵的必須要的部分。質量可靠,性能穩定,安全實用,價格低廉的快速卷門才符合中國國情,相信中國市場需求的進一步擴大,國產化的部件越多,價格也會再一次下調。

隨著國家對食品安全、藥品安全等領域的要求越來越高,國內的品牌不僅發展速度極快、品質也是很十分優良。快速卷門很快會將成為企業的必配裝備。快速卷門的專業化設計開發,專業化生產,傻瓜化安裝,統一行業標準將是必然趨勢。
