溫室大棚降溫之電動遮陽系統,夏季溫度比較高,溫室作為溫房,如果沒有合話的降溫設備,那么溫室室內外溫差會達到15攝氏度以上,也可能更高,這就要求溫室尋求一個合適的降溫方式;外遮陽系統是利用具有一定遮光率的材料將多余的光照進行遮擋,或者利用保溫材料使溫室內部形成局部的封閉空間,起到調節光照、降溫或保溫的作用。該外遮陽系統采用a型齒輪齒條傳動,其優點是傳動平穩、傳動精度高。具體方案設計如下:

1、系統原理

a型齒輪齒條外遮陽系統主要由減速電機、驅動軸,齒輪齒條總成、支撐滾輪,推拉桿,幕布驅動邊,幕布等部件組成。其傳動原理是驅動軸與減速電機、齒輪相連,當減速電機輸出軸轉動時,驅動軸帶動齒輪轉動,齒輪的轉動帶動了齒條的行走,推拉桿由支撐滾輪支撐并與齒條相連,當減速電機往復轉動時,可帶動推拉桿實現往復運動。當遮陽幕一端固定在梁柱處,另一端固定在與推拉桿相連的驅動邊型材上時,就可實現遮陽幕的展開、收攏動作。

2、系統基本描述

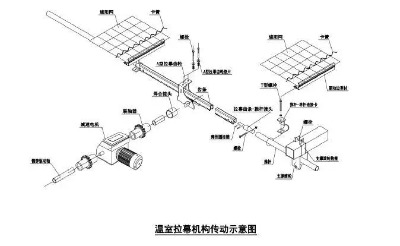

1.減速電機;2.聯軸器;3.a型齒輪座;4.齒條;5.煌合接頭;6.拉幕齒條-推桿接頭;6a.彈性圓柱銷;6b.螺栓;7.a型齒輪座墊片;7a.螺栓;8.鍍鋅驅動軸;9.推桿;10.推桿-導桿連接卡:11.支撐滾輪;11a.六角頭自鉆自攻釘;11b螺栓;12驅動邊鋁型材:13.卡簧;14.外遮陽幕

傳動機構:

采用齒條傳動機構(a型齒輪),通過減速電機與之聯結的傳動軸輸出動力。驅動軸采用φ42x2.5鋼管,中部與電機相連,其余部分齒條均布相連,間距3.2m;傳動桿(φ25x2.0熱鍍鋅圓管)和推幕桿采用扣件連接,橫向布置,拉動幕面開合。

技術參數:

外遮陽高度:約5.50m(根據現場確定,外遮陽系統高出溫室屋脊500mm左右)傳動類型:齒輪齒條傳動機構,開間方向傳動。

遮陽網:外遮陽幕布采里國產遮陽網,遮陽率75％,該遮陽網結合國內用戶的實際要求而設計的一款更經濟實里的產品,所有原材料均

從國外進口,冬天,幕布還能減少溫室向外的熱量輻射,能防止暴雨、冰 雹、落物對溫室建筑及植物的害。該遮陽保溫幕布它能在使用許多年之后仍保持清潔、有效。材料內添加的紫外線穩定劑 對溫室內常用的化學物質都有抵抗作用,實際使用壽命在10年以上

幕線:托、壓幕線均為d2.2mm聚酯線,抗拉強度195kaf,扦幕線間距為0.4m,壓幕線間距為0.8米;托、壓幕線采用黑色聚脂幕線,具有優具的抗老化性能。

控制分區:分1區控制。

3、系統安 裝

1)托(壓)幕線的布置與固定

托(壓)幕線沿幕布運行方向固定,沿拉幕梁(外遮陽橫梁)方向均勻布置,一般托幕線每400mm一道,壓幕線每800mm一道,托(壓)幕線沿幕布運動方向從一端拉幕梁通長拉到另一端拉幕梁,中間在拉幕梁(外遮陽橫梁)上支撐并固定。2)驅動機構安 裝

1拉幕支撐滾輪的安 裝

拉幕支撐滾輪安 裝干溫室外遮陽橫梁上,通過螺栓或st5.5mmx25mm自鉆自攻釘固定干溫室外遮陽橫梁上。布置間距為中間支撐滾輪每3.2米一列,兩側面*外部兩列距離側面天溝300mm左右。2減速電機布置與安 裝

減速電機采用電機安 裝架通過u型螺栓固定干外遮陽立柱上,

③a型齒輪座安 裝

a型齒輪座由m8螺栓及齒輪連接圓墊片安 裝于溫室外遮陽橫梁上。驅動軸分段通過焊合接頭連接于每個齒輪兩端,驅動軸與焊合接頭焊接,每個齒輪軸兩端安 裝鋼夾,方便維修。同時必須a型齒輪座的輸入軸中心和減速電機輸出軸中心,驅動軸中心在一條直線上。④齒條、堆桿的安 裝

齒條與推桿安 裝于同一直線上,齒條與推桿連接通過齒條-推桿接頭、彈性圓柱銷及螺栓等連接。⑤活動邊安 裝

將幕布通過卡簧固定于鋁合金型材卡槽內,用拉桿夾、推桿-導桿連接卡將鋁合金驅動邊與推桿連接起來,隨著推桿的運動帶動遮陽幕啟閉。

3)遮陽幕布的安 裝

遮陽幕布先安 裝遮陽幕布活動端,即與鋁合金型材驅動邊連接的一端,再安 裝遮陽幕固定的一端。4)連接配電控制箱運行調試

電機線接好之后,在通電前重要認直仔細檢查整個系統,檢查是否有疏漏之外,然后啟動電機開關,測試電機正反轉是否正堂
