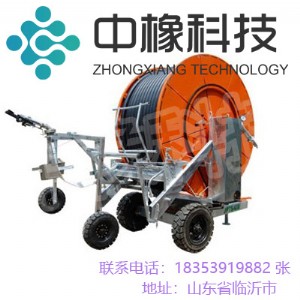

絞盤式噴灌機簡介

絞盤式噴灌機又稱卷盤式噴灌機具，噴灌機組。流行的噴灌機有：絞盤式噴灌機也稱作卷盤式噴灌機、移管式噴灌機、潛水式噴灌機、中心支軸式噴灌機，滾移式噴灌機，輕小型機組式噴灌機。

絞盤式噴灌機的特點

絞盤式噴灌機是一種利用噴灌壓力水，驅動水渦輪帶動絞盤旋轉，絞盤纏繞pe管牽引噴頭車移動噴灑作業的噴灌機械，它具有移動方便、操作簡單、省工省時、灌溉精度高、節水效果好、適應性強等優點，能有效地提供作物所需要的水分，提高產量。絞盤式噴灌機還具有如下獨特的特性：工作時壓力低；節省能源；帶多個噴頭，噴灑水滴小，水分布均勻度高；對農作物和土壤的打擊強度��；受風影響小；現場即可安  裝和拆卸，每次安  裝和拆卸僅需6分鐘。特別適用于風大且種植經濟型作物的地區。

絞盤式噴灌機的使用說明

用前的準備

①采用三角皮帶傳動時，動力機主軸和水泵必須平行，皮帶輪要對齊，中心距不得小于兩皮帶輪直徑之和的兩倍。當水泵和動力機相連時，應配共同底盤，采用爪型彈性連軸器，并注意動力機主軸和水泵的同心度。②水泵安  裝高度(以吸水池水面為基準)應低于允許水吸上空高的1-2米。作業位置的土質應堅實，以防崩塌或陷入地面。③進水管路的安  裝要特別注意防漏氣。濾網應淹沒于水下30厘米左右。并與池底、池壁保持一定距離，防止吸入泥砂等雜質和空氣。④鋪設出水管道時，軟管應避免與石子、樹木等物體摩擦，避免車輪輾壓和行人踐踏，切勿與運行機件接觸。管道在移動時，如是軟管，則應卷成盤狀搬動。硬管則應拆成單節搬運，禁止多節聯移，以防損壞管子及接頭。管道避免爆曬和雨淋，以防塑料管變形或老化。⑤將噴架支撐在地面，噴架接頭端面應盡量安  置平穩，以便噴頭轉動均勻，后固定噴架，檢查噴頭和轉向機構轉動是否靈活，拉開搖臂看其松緊是否合適，并在轉動部位加注適量機油。然后將快速接頭揩試干凈連接好。⑥起動前檢查泵軸旋轉方向是否正確，轉動是否均勻，不能有卡住、異聲等現象。⑦離心泵起動前，應向泵內加水至進水管道及泵體均充滿水后，方可起動

使用注意事項

①如水泵起動3分鐘未出水，應停機檢查。②水泵運行中若出現不正�，F象(雜音、振動、水量下降等)，應立即停機，并注意軸承溫升不可超過75℃。③觀察噴頭轉動有無不均、過快或過饅甚至不轉動現象，轉向是否靈活，有無異常現象。④應盡量避免引用泥砂含量過多的水進行噴灌，否則水泵葉輪和噴頭的噴嘴易磨損，并影響作物生長。⑤對不同的土質和作物，需更換噴嘴。調整噴頭轉速時，可通過擰緊或放松搖臂彈簧來實現。也可轉動調位螺釘來調整搖臂頭部的入水深度和控制噴頭轉速。調整反轉的位置可改變反轉速度。⑥噴頭轉速較好的標志是：在不產生地表徑流的前提下，盡量采用慢的轉動速度，一般小噴頭為1-2分鐘/圈，中噴頭3-4分鐘/圈，大噴頭5-7分鐘/圈。一捌伍伍叁柒一伍叁伍陸

保養

①對機組松動部位應及時緊固。②對各潤滑部位要按時潤滑，確保潤滑良好和運轉正常。③機組動力機和水泵的保養，應按有關說明書進行。④噴灌機組長時間停止使用時，必須將泵體內的存水放掉，拆檢水泵、噴頭，擦凈水漬，涂油裝配，進出口包好，停放在干燥的地方保存。管道應洗凈曬干(軟管卷成盤狀)，放在陰涼干燥處。切勿將上述機件放在有酸  堿  和高溫的地方。⑤機架上的螺紋(或快速接頭)和易生銹部位，應涂油妥善存放。

絞盤式噴灌機的技術參數

1.pe管長度×直徑：300m×75mm

2.最大控制帶長：300m以上

3.噴頭流量：13-38m3/h

4.入機壓力：0.35-1.0mpa

5.噴嘴直徑：14-24mm

6.含水重量：2400kg

7.不含水重量：1550kg

8.含噴頭車長度：5300mm

9.最大寬度：2050mm

10.總高度：2660mm

11.不含噴頭車的長度：3650mm

12.主機輪距：1500-1800mm

13.主機輪胎型號：7.00-12

14.主機輪胎氣壓：0.35mpa

15.離地高度：280mm

16.牽引板距地面標準高度：500mm

17.牽引板距地面最小高度：235mm

18.噴頭車輪距：1500-2800mm

19.配套功率：13kw

配置水泵：200qj32-91
