（一）射線照相法　　射線照相法是根據被檢工件與其內部缺陷介質對射線能量衰減程度的不同,使得射線透過工件后的強度不同,使缺陷能在射線底片上顯示出來的方法。如圖1所示,從x射線機發射出來的x射線透過工件時,由于缺陷內部介質對射線的吸收能力和周圍完好部位不一樣,因而透過缺陷部位的射線強度不同于周圍完好部位。把膠片放在工件適當位置,在感光膠片上,有缺陷部位和無缺陷部位將接受不同的射線曝光。再經過暗室處理后,得到底片。然后把底片放在觀片燈上就可以明顯觀察到缺陷處和無缺陷處具有不同的黑度。評片人員據此就可以判斷缺陷的情況。

圖1 射線照相法原理

（二）射線熒光屏觀察法

熒光屏觀察法是將透過被檢物體后的不同強度的射線,再投射在涂有熒光物質的熒光屏上,激發出不同強度的熒光而得到物體內部的影象的方法。

此法所用設備主要由x射線發生器及其控制設備﹑熒光屏﹑觀察和記錄用的輔助設備﹑防護及傳送工件的裝置等幾部分組成。檢驗時,把工件送至觀察箱上,x射線管發出的射線透過被檢工件,落到與之緊挨著的熒光屏上,顯示的缺陷影象經平面鏡反射后,通過平行于鏡子的鉛玻璃觀察。

熒光屏觀察法只能檢查較薄且結構簡單的工件,同時靈敏度較差,最高靈敏度在2％～3％,大量檢驗時,靈敏度最高只達4％～7％,對于微小裂紋是無法發現的。

（三）射線實時成象檢驗

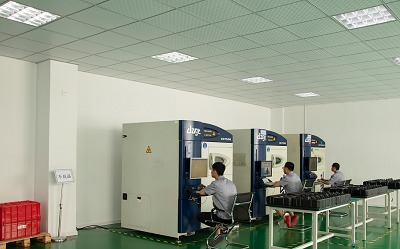

射線實時成象檢驗是工業射線探傷很有發展前途的一種新技術,與傳統的射線照相法相比具有實時,高效、不用射線膠片、可記錄和勞動條件好等顯著優點。由于它采用x射線源,常稱為x射線實時成象檢驗。國內外將它主要用于鋼管、壓力容器殼體焊縫檢查；微電子器件和集成電路檢查；食品包裝夾雜物檢查及海關安 全檢查等。

這種方法是利用小焦點或微焦點x射線源透照工件,利用一定的器件將x射線圖象轉換為可見光圖象,再通過電視攝象機攝象后,將圖象直接或通過計算機處理后再顯示在電視監視屏上,以此來評定工件內部的質量。通常所說的工業x射線電視探傷,是指x光圖象增強電視成象法,該法在國內外應用最為廣泛,是當今射線實時成象檢驗的主流設備,其探傷靈敏度已高于2％,并可與射線照相法相媲美。該法探傷系統基本組成如圖2所示。

圖2  x光電增強-電視成法探傷系統

1-  射線源  2、5-電動光闌  3-x射線束  4-工件  6-圖象增強器   7-耦合透鏡組

8--電視攝象機  9-控制器  10--圖象處理器  11-監視器   12-防護設施

（四）射線計算機斷層掃描技術

計算機斷層掃描技術,簡稱ct（computertomography）。它是根據物體橫斷面的一組投影數據,經計算機處理后,得到物體橫斷面的圖象。其裝置結構如圖3所示。

圖3射線工業ct系統組成框圖

1--射線源  2-工件  3-檢測器  4-數據采集部  5-高速運算器  6-計算機cpu   7-控制器

8-顯示器  9-攝影單元  10-磁盤  11-防護設施  12機械控制單元  13-射線控制單元

14-應用軟件  15-圖象處理器

射線源發出扇形束射線,被工件衰減后的射線強度投影數據經接收檢測器（300個左右,能覆蓋整個扇形掃描區域）被數據采集部采集,并進行從模擬量到數字量的高速a/d轉換,形成數字信息。在一次掃描結束后,工作轉動一個角度再進行下一次掃描,如此反復下去,即可采集到若干組數據。這些數字信息在高速運算器中進行修正﹑圖象重建處理和暫存,在計算機cpu的統一管理及應用軟件支持下,便可獲得被檢物體某一斷面的真實圖象,顯示于監視器上。作用

1．穿透作用：穿透作用是指x射線通過物質時不被吸收的能力。x射線能穿透一般可見光所不能透過的物質。可見光因其波長較長,光子其有的能量很小,當射到物體上時,一部分被反射,大部分為物質所吸收,不能透過物體；而x射線則不然,咽其波長短,能量大,照在物質上時,僅一部分被物質所吸收,大部分經由原子間隙而透過,表現出很強的穿透能力。x射線穿透物質的能力與x射線光子的能量有關,x射線的波長越短,光子的能量越大,穿透力越強。x射線的穿透力也與物質密度有關,密度大的物質,對x射線的吸收多,透過少；密度小者,吸收少,透過多。利用差別吸收這種性質可以把密度不同的骨骼、肌肉、脂肪等軟組織區分開來。這正是x射線透視和攝影的物理基礎。

2．電離作用：物質受x射線照射時,使核外電子脫離原子軌道,這種作用叫電離作用。在光電效應和散射過程中,出現光電子和反沖電子脫離其原子的過程叫一次電離,這些光電子或反沖電子在行進中又和其它原子碰撞,使被擊原子逸出電子叫二次電離。在固體和液體中。電離后的正、負離子將很快復合,不易收集。但在氣體中的忘離電荷卻很容易收集起來,利用電離電荷的多少可測定x射線的照射量：x射線測量儀器正是根據這個原理制成的。由于電離作用,使氣體能夠導電；某些物質可以發生化學反應；在有機體內可以誘發各種生物效應。電離作用是x射線損傷和治療的基礎。

3．熒光作用：由于x射線波長很短,因此是不可見的。但它照射到某些化合物如磷、鉑氰 化鋇、硫化鋅鎘、鎢酸 鈣等時,由于電離或激發使原子處于激發狀態,原子回到基態過程中,由于價電子的能級躍遷而輻射出可見光或紫外線,這就是熒光。x射線使物質發生熒光的作用叫熒光作用。熒光強弱與x射線量成正比。這種作用是x射線應用于透視的基礎。在x射線診斷工作中利用這種熒光作用可制成熒光屏,增感屏,影像增強器中的輸入屏等。熒光屏用作透視時觀察x射線通過人體組織的影像,增感屏用作攝影時增強膠片的感光量。

4.熱作用：物質所吸收的x射線能,大部分被轉變成熱能,使物體溫度升高,這就是熱作用。

5.感光作用：同可見光一樣,x射線能使膠片感光。當x射線照射到膠片上的溴 化銀時,能使銀粒子．沉淀而使膠片產生“感光作用”。膠片感光的強弱與x射線量成正比。當x射線通過人體時,囡人體各組織的密度不同,對x射線量的吸收不同,致綻膠片上所獲得的感光度不同,從而獲得x射線的影像。這就是應用x射線作攝片檢查的基礎。

6.著色作用：某些物質如鉑氰 化鋇、鉛玻璃、水晶等,經x射線長期照射后,其結晶體脫水而改變顏色,這就叫做著色作用。

應用      x射線探傷是現代工業生產中質量檢測、質量控制、質量保證的重要手段,一般用于金屬,非金屬等材料制成的零部件,鑄造及焊接部件進行無損檢測,以確定其內部缺陷,如夾渣,裂紋,氣孔,未焊透,未融合等。在機械、石油、化工、航空、造船、國防軍工等部門,特別是在鍋爐壓力容器焊縫的檢測中有極為廣泛的應用。
