太陽能設備安 全測試工具包測試儀表齊全，是目前市場上，技術最先進、功能最齊全、最易于使用的太陽能光伏發電系統安 全性能測試工具。該工具包集六大測量功能于一款、便攜，可測量太陽輻照度、陣列傾斜度、方向、溫度、具備存儲及usb接口，配置ac/dc（交流直流）鉗，將以下光伏系統驗收標準中所有光伏系統測試要求融合成一體，滿足標準要求的所有測試項目：《并網光伏發電系統工程驗收基本要求》 cgc/gf003.1：2009，iec62446光伏系統并網驗收，mcs安 全認證測試。該工具包滿足以下標準所有測試項目

《并網光伏發電系統工程驗收基本要求》   cgc/gf003.1：2009 (cnca/cts 0004-2010)

iec62446光伏設備安 全認證測試

mcs安 全認證測試

光伏發電系統工程驗收測試工具包

是目前市場上，技術最先進、功能最齊全、最易于使用的太陽能光伏發電系統安 全性能測試工具包。

該工具包測試工具包將以上標準中的所有光伏系統安 全測試要求融合成一體，集六大測量功能于一款、便攜、易于使用的光伏系統工程安 全測試工具包。

應用對象：

太陽能光伏系統檢測、認證機構、業主驗收

太陽能光伏系統安 裝施工單位

主要功能與特性：

ü 測試符合cgc/gf003.1：2009 (cnca/cts 0004-2010) iec62446/en62446/vde 0126-23

ü 簡單、安 全、用戶界面

ü 單鍵測試&測量，可測量太陽輻照度、陣列傾斜度、方向、溫度、存儲及usb接口

ü 標準mc4接口連接到光伏陣列

ü 直接連接到光伏組件、配置ac/dc（交流直流）鉗

ü 光伏陣列接地電阻測量，接地導體的連續性測量

ü 長接地測試導線電阻清零功能

ü 光伏陣列串聯開路電壓測量高達1000v直流

ü 光伏陣列開路電壓的正負極性測試

ü 光伏陣列串聯短路電流測量，最高達10a直流

ü 光伏陣列絕緣阻抗測試，測試電壓可選250/500/1000v直流

ü 借助電流ac/dc（交流直流）鉗，可完成光伏陣列輸出交直流工作電流的測試

ü 整套測試裝備一個便攜包全部包含，堅實耐用，攜帶方便。

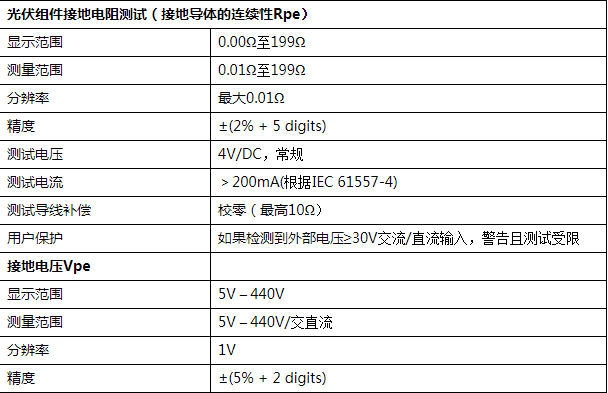

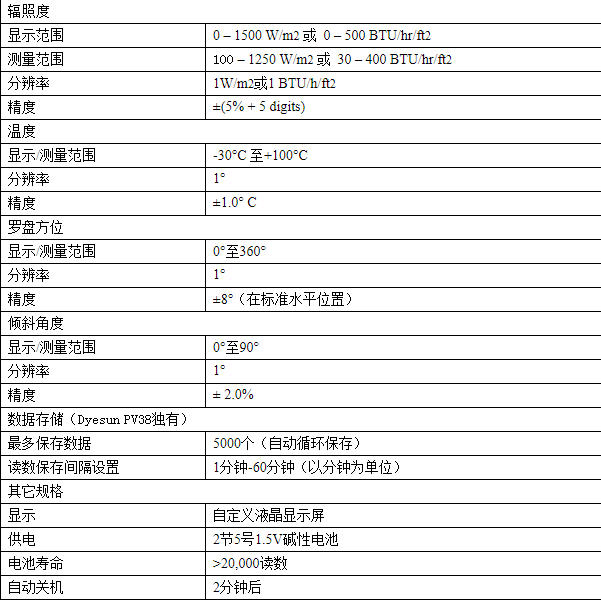

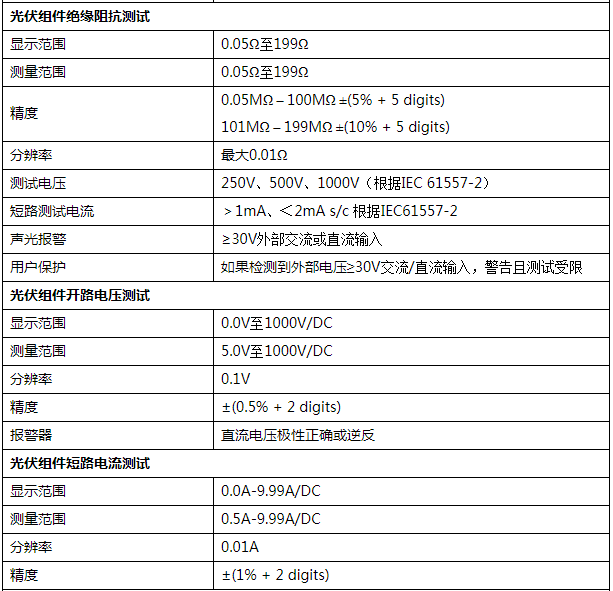

技術參數：

系統安 裝測試工具參數：

光伏發電系統工程多功能測試儀技術參數

該工具包標準套件包含：

ü 光伏發電系統工程多功能測試儀（具體參數參考 /_d275378268.htm）

ü 光伏系統安 規綜合測試儀(具體參數參考 /_d276080844.htm)

ü 交直流（ac/dc）鉗形電流互感器（簡稱ac/dc鉗表）（具體參數參考 /_d275441849.htm）

ü 2×mc4標準測試導線

ü 2×標準的測試導線

ü 紅色測試導線（帶測試探針&可拆卸的鱷魚夾）

ü 黑色測試導線（帶測試探針&可拆卸的鱷魚夾）

ü 1個便攜包

ü 1張cd技術及使用支持光盤，含試用軟件

ü 1份出廠校準證書

軟件選購：

ü 軟件易于使用、快速和實用，它有助于于光伏設備安 全檢測的整體解決方案，測試對象涵蓋幾乎所有的太陽能光伏系統的主要類型，幫助你在實際的每一個太陽能光伏測試方案中運用、出具報告和證書。

ü 你可以用軟件的手動輸入程序來記錄和存儲每一個來自你測試的太陽能光伏系統的數據。

ü 搜尋測試數據非常簡便，還可以瀏覽和打印記錄。用軟件你也能進行專業測試和檢測報告，以及很多認證標準所要求的檢驗證書（包括mcs）。

該軟件如何幫助您的企業

ü 生成符合iec 62446標準的光伏系統檢驗驗收證書、光伏陣列和光伏系統檢驗報告

ü 生成專業的檢測報告和證書

ü 直觀、易于使用

ü 搜索、瀏覽和打印記錄

ü 可保存為pdf格式

ü 提高檢測效率和安 全性

ü 測量數據具有可追溯性

該設備主要應用于太陽能光伏系統工程的測量和診斷測試，該鉗表可以檢測直流和交流電路功率，有效電壓和電流，諧波失真，功率因數，電阻和連續性，二極管檢查和電容。可用鉗表夾住電纜來測量逆變器電流進行功率效率分析。當光伏組件連接到逆變器時，備用的串聯接頭可測量直流電壓。該款鉗表可以配合萬用表的功能，使用在直流或交流電流達600a，電壓達1000v的系統上。該鉗表可以用于對光伏系統試運轉之后的維護和檢修，確保逆變器和其他系統組件都運行良好。

產品具體配置及技術參數請以英文規格表（datasheet）書為準
