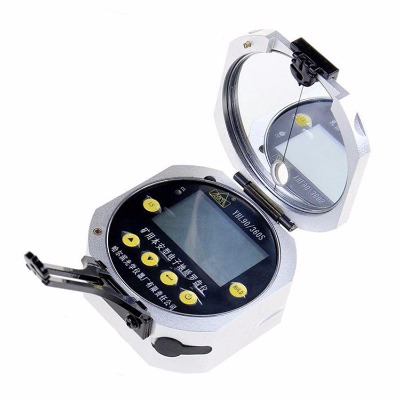

yhl90/360s(a)礦用本安 型電子激光地質羅盤儀

防爆型式：礦用本質安 全型；防爆標志：ex i b i

外形尺寸：80mm×70mm×40mm；重量：270 g；外殼材質：鋁6061-t6

產品特點

操作簡單,測量數據一目了然。

三軸磁阻傳感器測量空間磁場,帶傾角補償功能,測量方位角不必絕對水平。

數字顯示,同時又保留了部分機械羅盤的功能,使用更靈活。

輔助氣壓、海拔、溫度測量,數據更完備。

傾角可進行零點修正。

低功耗設計,每天使用1~2小時,可工作約15天。

延時自動關機時間設定：15s-360s可調

使用環境

環境溫度：0℃～+40℃；

相對濕度：≤95％rh（+25℃）；

環境大氣壓：80kpa～106kpa；

在含有爆炸性氣體（甲 烷）和煤塵混合物的煤礦井下環境中；

在無明顯破壞絕緣的氣體或蒸汽的環境中；

污染等級：3級；

在具有鐵磁性物質環境下使用可能影響測量精度。

主要性能及基本功能

   u0：4.2v  i02.2a    額定工作電壓：3.7v  工作電流：≤50ma

   電子地質羅盤儀內置pl123450礦用防爆錳酸 鋰鋰離子蓄電池（材質：錳酸 鋰）1只,標稱容量1.6ah/3.7v；電池內置雙保護板、采用單組份室溫硫化橡膠704粘合劑 澆封工藝固定,厚度不小于1mm,實現短路、過流雙重保護 。

測量方位角

    測量范圍：0～360°

    測量誤差：±1.5°

測量俯仰角、橫滾角

    測量范圍：0～±90°

    其中0～±60°測量誤差±0.5°,

        ±60°～±90°測量誤差：±1.0°

激光類型：650nm（紅外光）

投射距離：

    縱向激光打點：0～50m,在50m處紅外光斑直徑應不大于25mm（短軸方向）,清晰可見。

    橫向激光打線：0～20m,在20m處紅外線寬應不大于10mm,清晰可見。

基本功能

電子地質羅盤儀,可實時顯示方位角、俯仰角、橫滾角；

顯示單位：0.1°；

顯示屏尺寸：1.8英寸；

背光功能：具有測量參數的背光顯示功能；

自動關機功能：15s～360s可調；

可投射激光打點和激光打線兩種紅外光。
