溫度變送器采用熱電偶、熱電阻作為測溫元件,從測溫元件輸出信號送到變送器模塊,經過穩壓濾波、運算放大、非線性校正、v/i轉換、恒流及反向保護等電路處理后,轉換成與溫度成線性關系的4~20ma電流信號0-5v/0-10v電壓信號,rs485數字信號輸出。將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表,主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號,連續輸送到接收裝置。

溫度變送器是把溫度傳感器的信號轉變?yōu)殡娏餍盘?從而顯示出對應的溫度。溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。帶傳感器的變送器通常由兩部分組成:傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻;信號轉換器主要由測量單元、信號處理和轉換單元組成,有些變送器增加了顯示單元,有些還具有現場總線功能.變送器如果由兩個用來測量溫差的傳感器組成,輸出信號與溫差之間有一給定的連續函數關系。故稱為溫度變送器。

溫度變送器結構

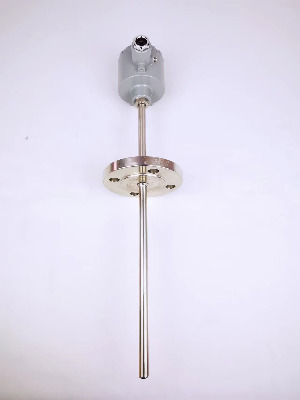

溫度變送器一般由測溫探頭,即熱電偶或熱電阻傳感器和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安 裝在接線盒內,從而形成一體化的變送器。溫度變送器應用于工業、農業、商業等部門。溫度變送器輸出信號與溫度變量之間有一給定的連續函數關系,早期生產的變送器其輸出信號與溫度傳感器的電阻值之間呈線性函數關系。標準化輸出信號主要為0ma~10ma和4ma~20ma(或1v~5v)的直流電信號。不排除其他標準化輸出信號。溫度變送器按供電接線方式可分為兩線制和四線制,除rwb型溫度變送器為三線制外。溫度變送器有電動單元組合儀表系列的和小型化模塊式的。前者均不帶傳感器,后兩類變送器可以方便的與熱電偶或熱電阻組成帶傳感器的變送器。
