三管法旋噴是一種水、氣噴射、漿液灌注攪拌混合噴射的方法。即用三層噴射管使高壓水和空氣同時橫向噴射，并切割地基土體，借空氣的上升力把被破碎的土由地表排除；于此同時，另一個噴嘴將水泥漿低壓力噴射注入到被切割、攪拌的地基中，使水泥漿與土混合達到加固目的，其加固直徑可達800～2000mm。

   采用三管法旋噴，應先送高壓水、再送水泥漿和壓縮空氣；噴射時先應達到預定的噴射壓力、噴漿量后，再逐漸提升注漿管，注漿管分段提升的搭接長度不得小于100mm；當達到設計樁頂高度或地面出現溢漿現象時，應立即停止當前樁的旋噴工作，并將旋噴管拔出并清洗管路。三重管法是將水泥漿與壓縮空氣同時噴射，除可延長噴射距離、增大切削能力外，也可促進廢土的排除，減輕加固體單位體積的重量。

天津聚強是一家專業生產全套高壓旋噴設備的廠商，主要經營高壓注漿泵與旋噴鉆機及相關設備配件，高壓注漿泵穩定工作經久耐用，旋噴鉆機型號多一機多用，多年的施工經驗可在施工技術提出一些見解如需工人還可介紹一批良好技術的施工隊伍，做到一體化服務

三重管法： 是一種漿液、 水、 氣噴射法， 使用分別輸送水、 氣、 漿液三種介質的三重注漿管，在以高壓泵等高壓發生裝置產生高壓水流的周圍環繞一股圓筒狀氣流，進行高壓水流噴射流和氣流同軸噴射沖切土體， 形成較大的空隙， 再由泥漿泵將水泥漿以較低壓力注入到被切割、 破碎的地基中，噴嘴作旋轉和提升運動， 使水泥漿與土混合，在土中凝固， 形成較大的固結體， 其加固體直徑可達 2m。噴射注漿法的加固半徑和許多因素  有關， 其中包括噴射壓力 p、 提升速度 s、 被加固土的抗剪強度 τ、 噴咀直徑 d 和漿液稠度 b。 加固范圍與噴射壓力 p、 噴咀直徑 d 成正比， 與提升速度s、土的抗剪強度 τ 和漿液稠度 b 成反比。 加固體強度與單位加固體中的水泥摻入量和土質有關。

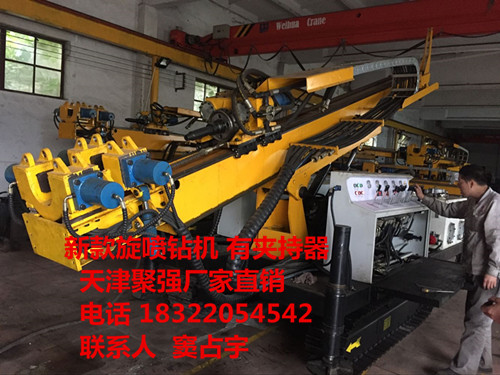

xpl-80a型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。配備精確的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。鉆機對孔、定位準確快捷。

2. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

5. 動力頭行程長，可接3米鉆桿，減少輔助時間。

6. 最高轉速可達266轉每分鐘，有效的提高了工作效率。

7. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1.最大扭矩：5500 n.m

2.動力頭轉速：0～266r/min

3.動力頭最大行程：3500 mm

4.動力頭額定提升力：70 kn

5.動力頭允許加壓力：35 kn

6 .鉆孔深度：130-170 m

7 .鉆桿直徑：φ50 mm；φ60 mm；φ89 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：37 kw+18.5kw+2.2kw

10. 外形尺寸    [施工尺寸]：3900×2100×6900mm（長寬高）

[運輸尺寸]：6550×2100×2400mm（長寬高）

11. 整機重量：5400 kg

12.橫向移動：1500mm

13.系統壓力：20 mpa

14.最大爬坡度：25°

15.行走速度：3km/h

高壓旋噴樁成樁機理

 由于高壓噴射流是高能高速集中和連續地作用于土體上，壓應力和沖蝕等多種因素  總是同時密集在壓應力區域內發生效應。因此，噴射流具有沖擊切割破壞土體并使漿液與土攪拌混合的功能。

噴射法注漿，以水氣為復合噴射流并注漿填空；多重管噴射注漿的高壓水射流把土沖空以漿液填充。以上四種注漿法所使用的漿液都隨時間增長而逐漸凝固硬化。

 固結體的形狀與噴嘴移動的方向及持續噴射的時間有著密切的關系。當噴嘴一面旋轉和提升時，便形成圓柱狀或異型圓柱狀固結體；當噴嘴一面噴射一面提升時，便形成壁狀固結體。

 大礫石和腐硝土的旋噴固結機理有別于砂類土和粘性土。在大礫石中，噴射流因礫石的體大量重，不能切割顆粒或者使其移動和重新排列，噴射流只能通過其空隙，充滿周圍的空隙。鑒于噴嘴的旋轉能使噴射流保持一定的方向性，漿液向四周擠壓，其機理接近于所謂的滲透理論的機理，因而形成圓柱形加固的地基。對于腐硝土層，旋噴固結體的形狀及它的性質，受植物纖維的粗細長短，含水量及土顆粒多少的影響很大。對纖維細短的腐硝土旋噴時，完全和在粘性土中的旋噴機理相同。然而對纖維粗長且數量多的腐硝土旋噴時，由于纖維質富有彈性，切削是困難的。但由于其孔隙較多，噴射流仍可穿過纖維體，形成圓柱形固結體。但在纖維質多而密的部位，漿液相對較少，固結體的均勻性較差。

 定噴時，高壓噴射灌漿的噴嘴不旋轉，只作水平的固定方向噴射，噴嘴逐漸向上提升，便在土中沖成一條溝槽，并把漿液灌進槽中。從土體上沖落下來的土粒，一部分隨著水流與氣流被帶出地而，其余的顆粒與漿液攪拌混合，最后形成個板狀固結體。固結體在砂質土中有一部分滲透層，但在粘性土則沒有。

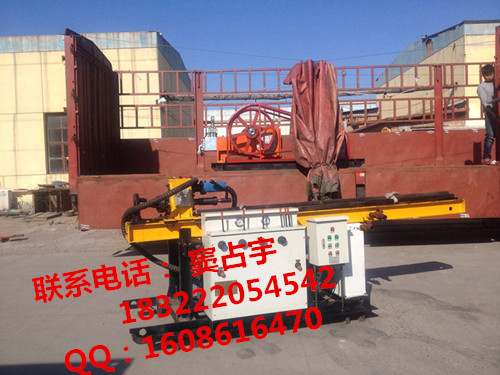

sp-30a(b)水平旋噴鉆機

水平旋噴樁是在水平鉆孔內以高壓旋噴的方式壓注水泥漿，在隧道開挖外輪廓形成拱形預襯砌，以防護掌子面和地表下沉的超前支護施工方法。實踐證明，水平旋噴樁是目前國內外行之有效而又快速經濟的隧道超前支護技術，具有廣闊的運用前景。

公司在大量研究成果的基礎上，運用理論分析研究，對旋噴樁機進行了進一步的改進，并運用了一些技術創新，根據施工的需要，生產實用新型的小型水平旋噴樁機。

一、小型鉆機適用范圍：

旋噴樁、地基錨桿孔、風動潛孔錘鉆進等多工藝施工，用于城市地基加固、礦山破孔、鐵路、公路隧道管棚孔，錨桿孔、排水孔的施工。

二、主要特點：

1、水平旋噴鉆機適應性能好，鉆機采用全液壓技術，在施工中所用易損件少，用戶操作方便靈活，維護省時、省力，大幅度提高了施工效率。

2、鉆機在施工過程中，鉆孔和旋噴可一次完成。

3、鉆機適用范圍廣，配套不同模塊，不同鉆具就可滿足不同的工程需要，一機多用。

4、鉆機機型小，場地不受限制。

5、鉆機身輕，移動方便。

三、主要技術參數：

1、鉆孔深度                50m

2、鉆桿直徑

φ50、φ60（雙重管）

3、鉆孔傾角度

-10°～90°

4、動力頭最大輸出扭矩

2300 nm

5、動力頭輸出轉速

1-18，45r/min，200r/min（無級調速）

6、動力頭最大起拔力

25 kn

7、動力頭起拔速度

80-300mm/min 14m/min（無級調速）

8、動力頭最大給進力

15 kn

9、動力頭行程

1200mm(a)      2800mm(b)

10、電動機功率         15kw+1.5kw

11、主機外形尺寸 a:  [施工尺寸]：1600*900*2200 mm（長寬高）

[運輸尺寸]：2000*900*1300 mm（長寬高）

b:  [施工尺寸]：2300*1300*3400 mm（長寬高）

[運輸尺寸]：3300*1300*1300mm（長寬高）

12、鉆機重量

980kg
