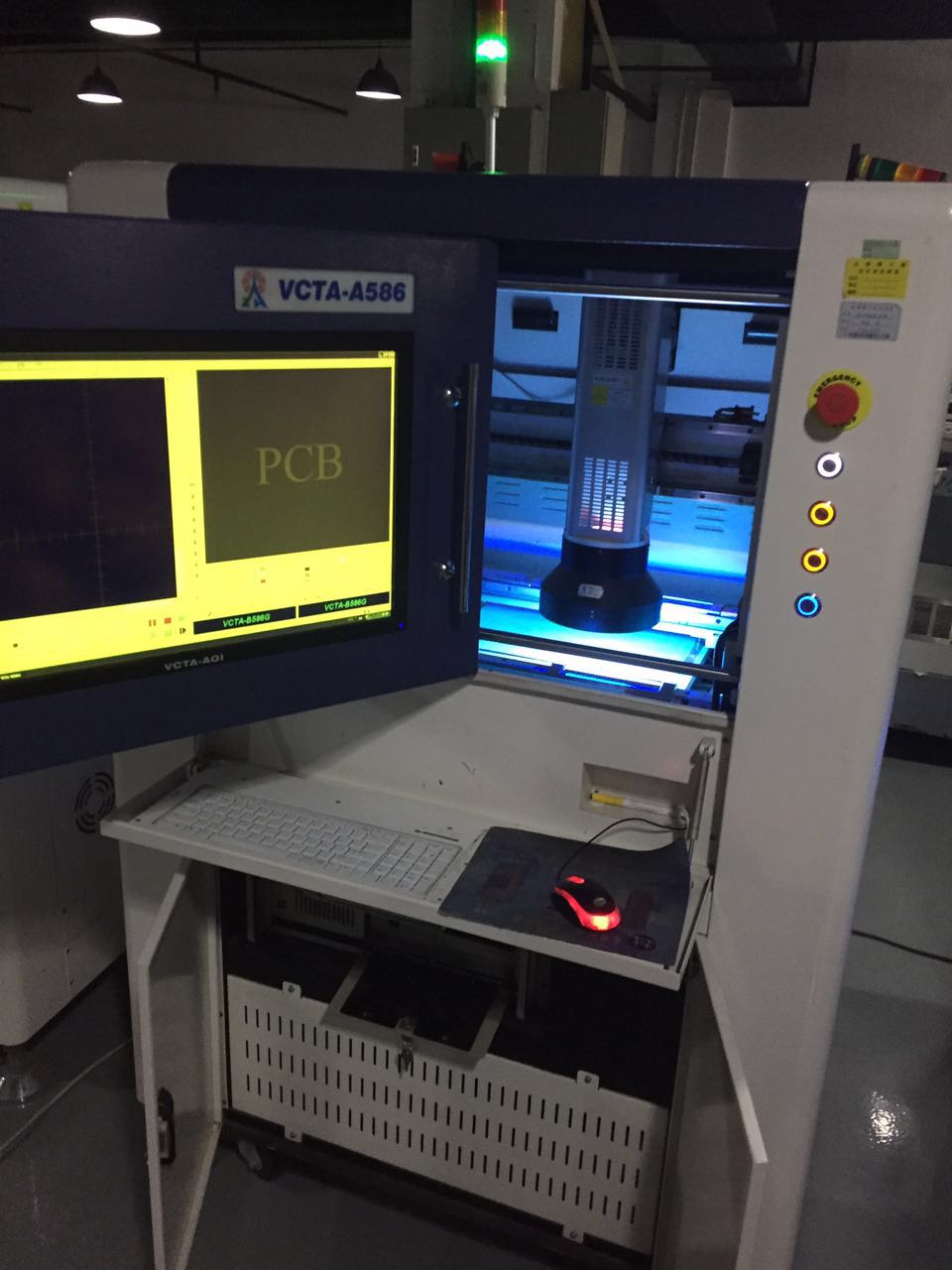

品牌/型號：aoi/vcta-a586加工定制：是品牌：aoi型號：vcta-a586

用途：aoi在線檢測別名：在線式in-line aoi

高清晰3ccd　digital　color　camera，解析度高于普通工業相機

專利的圖像采集技術，圖像更臻完美

統計建模技術，智能化的軟件，應用便捷

測試速度快，一般情況下為smt線速度的70％

程序調試快捷，滿足小批量多model的生產模式

更高的ng測出率，更低的誤判率

完全對應無鉛化制程的檢查

對應0201元器件的需求

可檢驗錫膏的覆蓋率

可作為座標機使用，輸出nc　data

檢測范圍400×330（可根據客戶要求定制更大尺寸）

軟件終生免費升級















   類別





   項目





   規格參數









   視覺識別系統





   判別方法





   綜合顏色處理技術，權值成像數據差異分新技術，彩色圖像對比









   攝像機





   全數字高速彩色ccd彩色攝像機 分辨率為20微米/點 （普通）,有15微米和10微米可供選擇









   光源





   環行塔狀結構，超亮紅綠藍白led頻閃光源









   圖像處理速度





   0201元件





   < 7毫秒









   每畫面處理時間





   < 150毫秒









   檢測內容





   錫膏印刷





   有無、偏斜、少錫、多錫、斷路、污染









   零件缺陷





   缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損









   焊點缺陷





   錫多、錫少、連錫 銅箔污染等步









   防靜電措施





   防靜電插座，防靜電環









   機械系統





   pcb尺寸





   50×50毫米~400×330毫米（可依據客戶具體要求訂制大規格）









   pcb厚度





   0.3毫米~3.0毫米/3kg









   pcb翹曲度





   <2毫米（有夾具輔助矯正變形）









   零件高度





   <30毫米









   最小零件





   0201元件









   x、y平臺





   驅動設備





   交流伺服電機系統









   定位精確





   <10微米









   移動速度





   500毫米/秒









   軟件系統





   操作系統





   支持microsoft windows 2000【敏感詞】﹑windows 2003【敏感詞】

   預裝windows 2000【敏感詞】









   識別控制系統





   特點





   實時建立標準圖像，自動計算數據及誤差閥值。權值成像數據差異分析技術，學習ok樣品，cad導入，測試數據統計反饋、標準元件庫功能。綜合運用彩色圖像對比、應用權值建模差異建模技術、顏色提取分析技術、相似性、二值化等多種算法









   操作





   圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，制程快捷









   mark





   點數





   可選擇0~2個常用的mark點









   識別速度





   0.5秒/個









   控制系統





   電腦主機





   工業控制計算機，雙核電腦cpu，2g內存，500g硬盤









   顯示





   19英寸液晶寬屏顯示器









   其它參數





   機械外形尺寸





   91厘米×87厘米×147厘米









   重量





   約520公斤









   電源





   交流220伏特+/-10％，頻率50/60hz，額定功率2.5kva

   自帶ups不間斷電源
