島津smx-800分辨率可達10微米，smx-800可用來確認bga芯片的各種貼裝不良情況，如短路、錫球變形、虛焊等；還可確認各種樣品內部的狀態，如連接器電源、微動開關、sd卡、焊線、led指示燈、晶振、引線接合、電容器、鋰離子電池、手機用小型馬達、光電耦合器，鑄造產品等。

＜smx-800產品特點＞

1) 直觀的操作

操作桿和觸摸屏顯示器可以讓操作更加直觀、快速。

僅僅在透視圖像上輕點即可輕松完成定位操作。

顯示器畫面上同時顯示樣品的外觀圖像，使檢查位置一目了然。輕點外觀圖上的目標檢查位置，載物臺隨即聯動，透視圖像被定位（外觀導航功能）。

并排顯示參照圖像與透視圖像，使操作者容易進行比較判斷，從而減小了作業人員的判斷差異。(參照圖像顯示功能)

2) 高效的作業性

高速載物臺，可在短時間內將樣品移動至目標檢查位置 (移動速度較島津公司舊機型提高了2倍以上)

"預設功能"能夠將載物臺移動至登錄位置，這樣就可以簡單地將樣品移動至目標檢查位置。

按指定間隔移動檢查位置的 “步進功能”，以及向登錄位置移動并同時實施檢查的

"教學模式" 功能，提高了重復檢查同類樣品和大面積樣品的效率。

3) 高度的安  全性

獨特結構的防護箱，可充分屏蔽x射線。

通過前門的連鎖構造，以及x射線照射過程中的自動鎖門等安  全功能保證了操作者不受x射線輻射。

如果前門打開，載物臺將無法運行，從而確保了操作者的安  全。

4) 環保理念

設備待機一定時間后，會自動關閉x射線或切斷電源，以減少不必要的待機耗電。

(減少待機耗電30 ％以上)

大幅度減少了用于防護的鉛材料。(與島津公司舊機型相比減少了95

％以上)

5) 外部連接

通過usb/lan端子，機器可與外部設備相連接。

利用寫保護功能，保證數據及設備免受病毒感染或因誤動作導致的非法寫入。

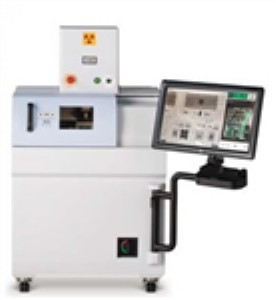

名 稱 微焦點x射線透視檢查裝置smx-800

機器外形尺寸 寬 795 × 進深1,115 × 高 1,325 (mm)

規 格

1. 樣品（被檢查材料）

(1) 可搭載尺寸 ：小于（寬300 × 長350 × 高100 mm）

(2) 可檢查尺寸 ：小于（寬300 × 長350 × 高100 mm）

(3) 搭載質量 ：最大　2kg

(4) 正門開口部 ：寬 440 × 縱向 235 mm

2. 最大x射線輸出

(1) x射線管電壓 ： 80 kv

(2) x射線管電流 ： 166 μa

(3) 額定功率 ： 10 w

3. 透視視野

約 3 ～ 48 mm（載物臺上面）

4. 圖像分辨率

50lp/mm（jima rt rc-05 microchart 可分辨10 μm）

鋰電池行業應用
