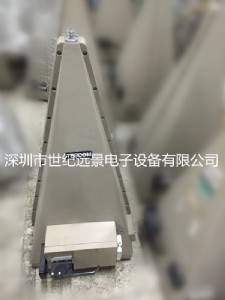

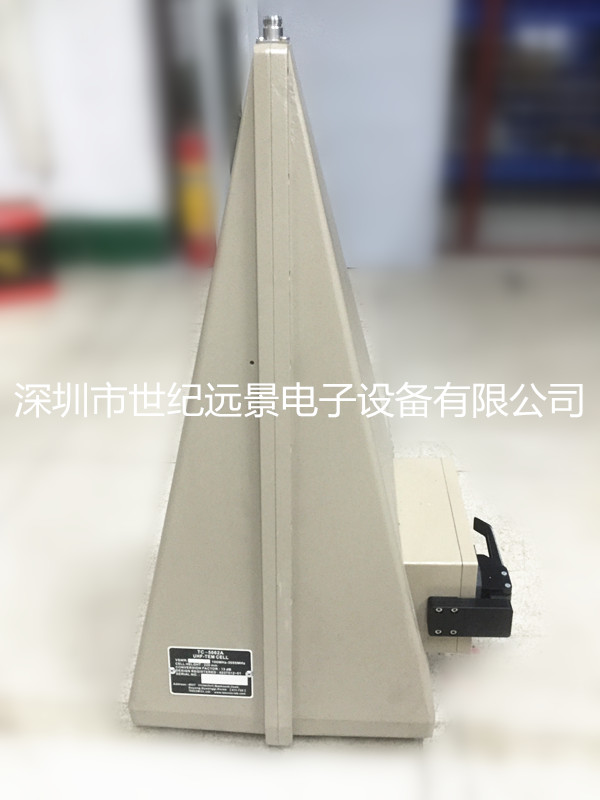

現貨出售二手泰士康三角錐tc-5062a

產品介紹：

tc-5062a,經濟型uhf tem cell電磁波箱產生一種持續的電磁場，用于對各種小型射頻設備進行測試，例如無線尋呼機、gps（全球定位系統）、便攜式電話等。通過 tc-5062a的輸入口施加的外部測試信號會在電磁波箱內部產生一種持續可預測的測試場。當電磁波箱內的設備在發射輻射場，也可以使用測試接收器通過埠對其進行測試。

其獨特而經濟的設計使中等精度測量得到最優化，超出了標準tem單元頻率的范圍。

theory of operation操作理論

tc-5062a是一臺工作在超越典型tem cell工作頻率的超高頻tem cell。一個典型的tem cell是一個由兩個埠組成的設備。rf電壓被施加在一個埠上,而另外一個端口安  裝50 ohm負載,使其維持在50 ohm特性電阻。由于cell的部分零件的延展性和收縮性，當超過某一特定的頻率，電磁波傳播會因共振而停止。為了能消除這個問題，cell的內部被替換成可以吸收電磁波的材料。一個行業的實施措施就是g-tem cell。對于典型的小型設備而言，g-tem cell的設計相對過于大型tescom借鑒了g-tem的概念，但是改變了最終的操作模式，設計出一個非常緊湊的可以使用在桌面上的寬帶tem cell。tc-5062a的工作原理基本上同tem cell相同。e-h的測試值同輸入電壓成正比，同cell的高度成反比。如果將發射物放入cell內，輻射波順著傳輸線的導向，向輸入端運動，并且被一個例如頻譜儀的接受器在輸入端采集。通過這個方法，從輻射發射裝置出來的rfi被合理的量化。因?yàn)閮x器的帶寬非常大，因此可以被應用在emi，ems，接受敏感度測試等方面。

key features 主要特點

輻射和易感性測試。寬范圍電磁波箱可以達到3ghz體積小，可用于桌面。高效率屏蔽。可以安  裝dut旋轉臺。25芯d型數據連接器，sma型射頻連接器applications應用

接收機靈敏度測試，發射機輻射功率測試。

對小型uhf設備的emi, ems測試

移動電話，w-lan，pda，藍牙，dab/dmb

specification規格

電壓駐波比：< 1.7, 100mhz-3ghz

路徑損失：22db典型

從內部用偶極天線測量：21±1db,900mhz;24±1.5db,1.8ghz

有效屏蔽(未使用f50621a旋轉臺[14.47: > 80db up to 2ghz, > 70db 2ghz ~ 3ghz

有效屏蔽(使用f50621a旋轉臺)：﹥70db up to 2ghz,>60db 2ghz-3ghz

有效單元高度: 220 mm

測試點場強: 13 db uv/m at 1 uv輸入

數據連接器25芯d型

射頻連接器: sma n型

尺寸：344（寬）×103（長）×675（高）[mm]

門尺寸：176（寬）×130（高）[mm]

總重量：19公斤

提供附件：4003-0005, db25(p) to db25(s) cable, 1m, 1pc.

4006-0002, n (m) to n(m)cable, 2m, 1pc.

1901-0002, sma 50ω termination, 1pc

ordering information 定制信息

tc-5062a uhf tem cell

f50621a,dut旋轉臺

f5060-10,dut安  放夾具，最大50mm*125mm

f5060-20,dut安  放夾具，最大90mm*125mm

關于售后： 本公司提供安  裝調試培訓服務，負責教會。并提供3個月免費的質保期，如需延長，可另計費用！
