打包出售

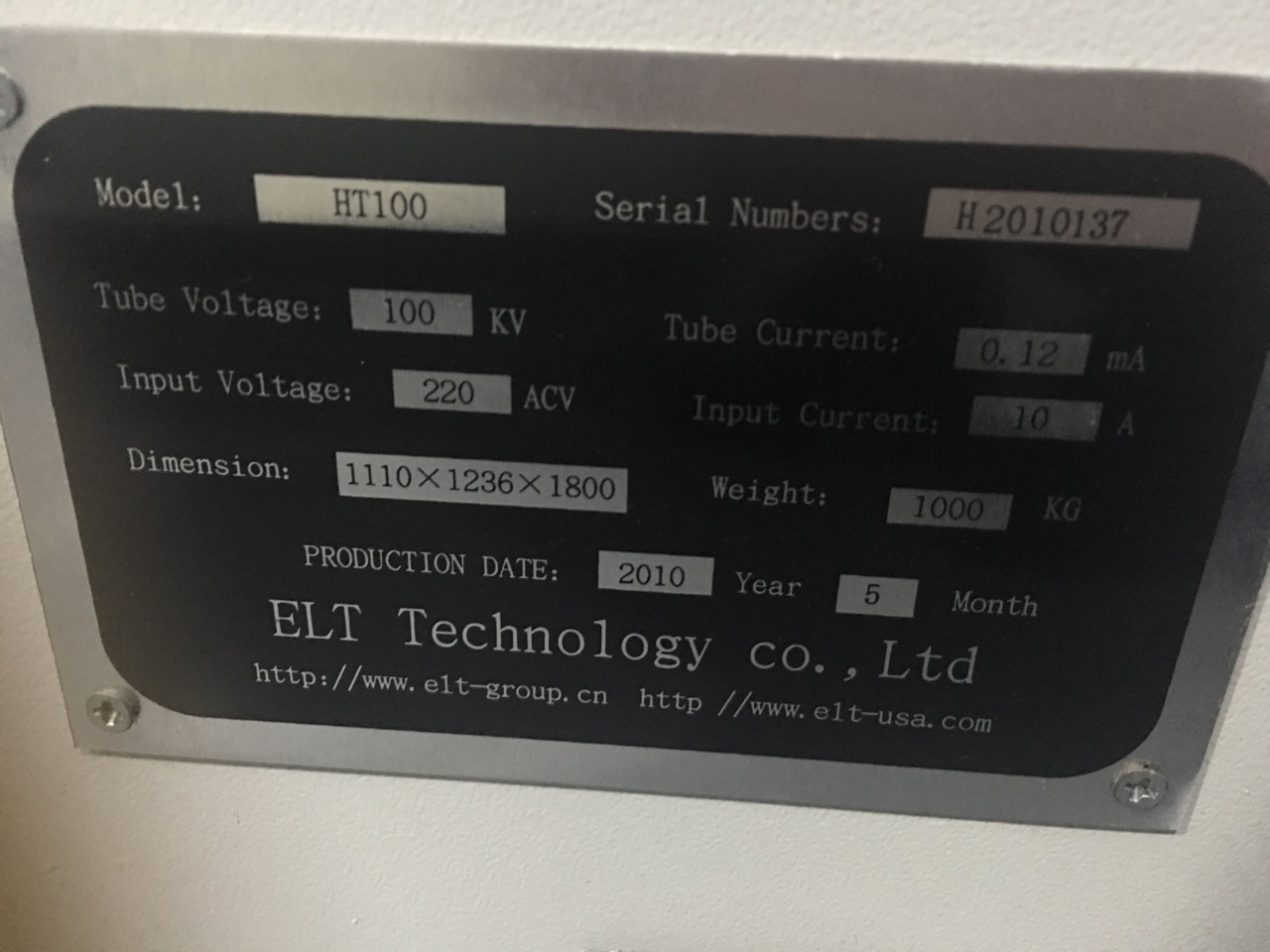

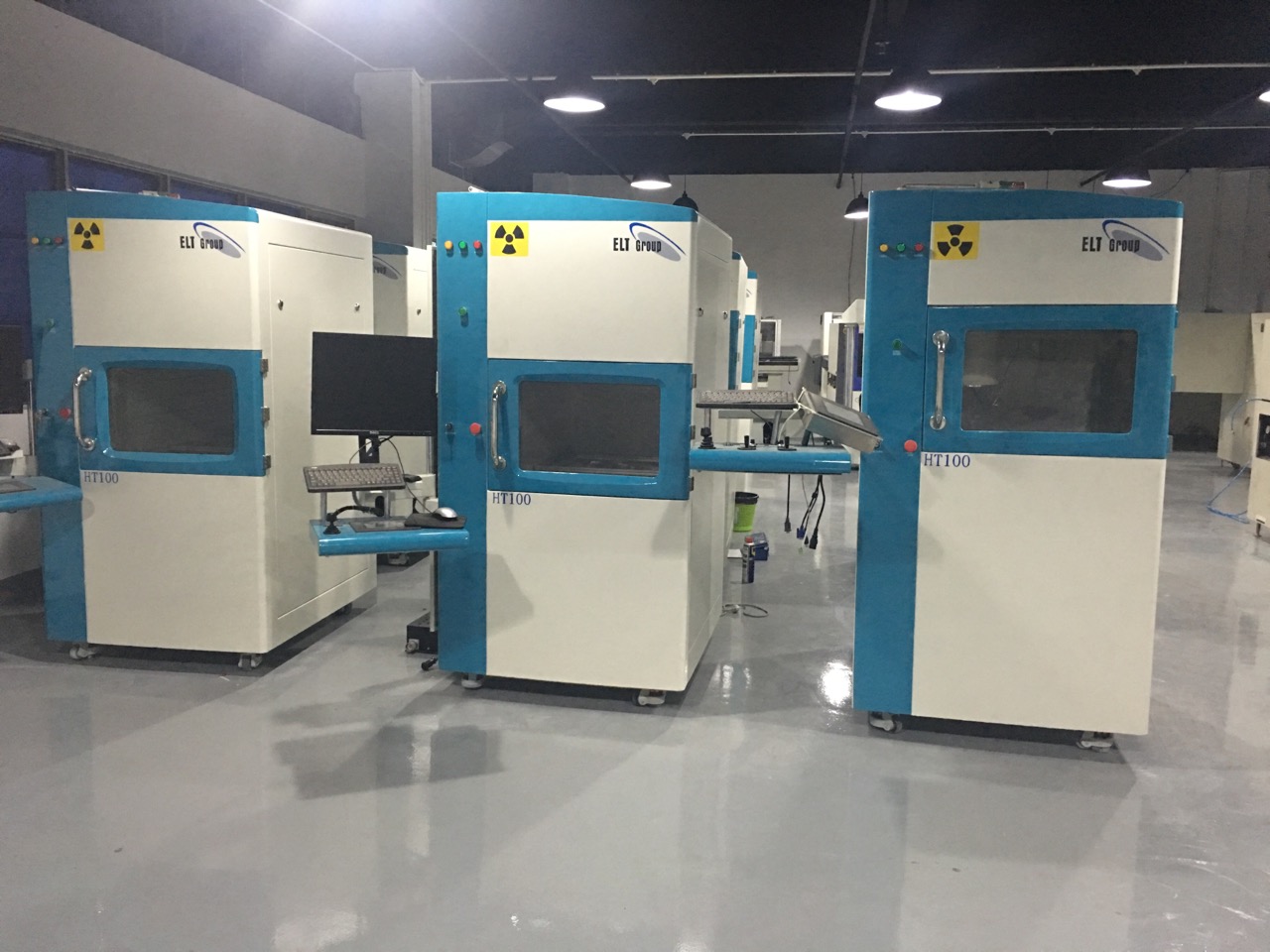

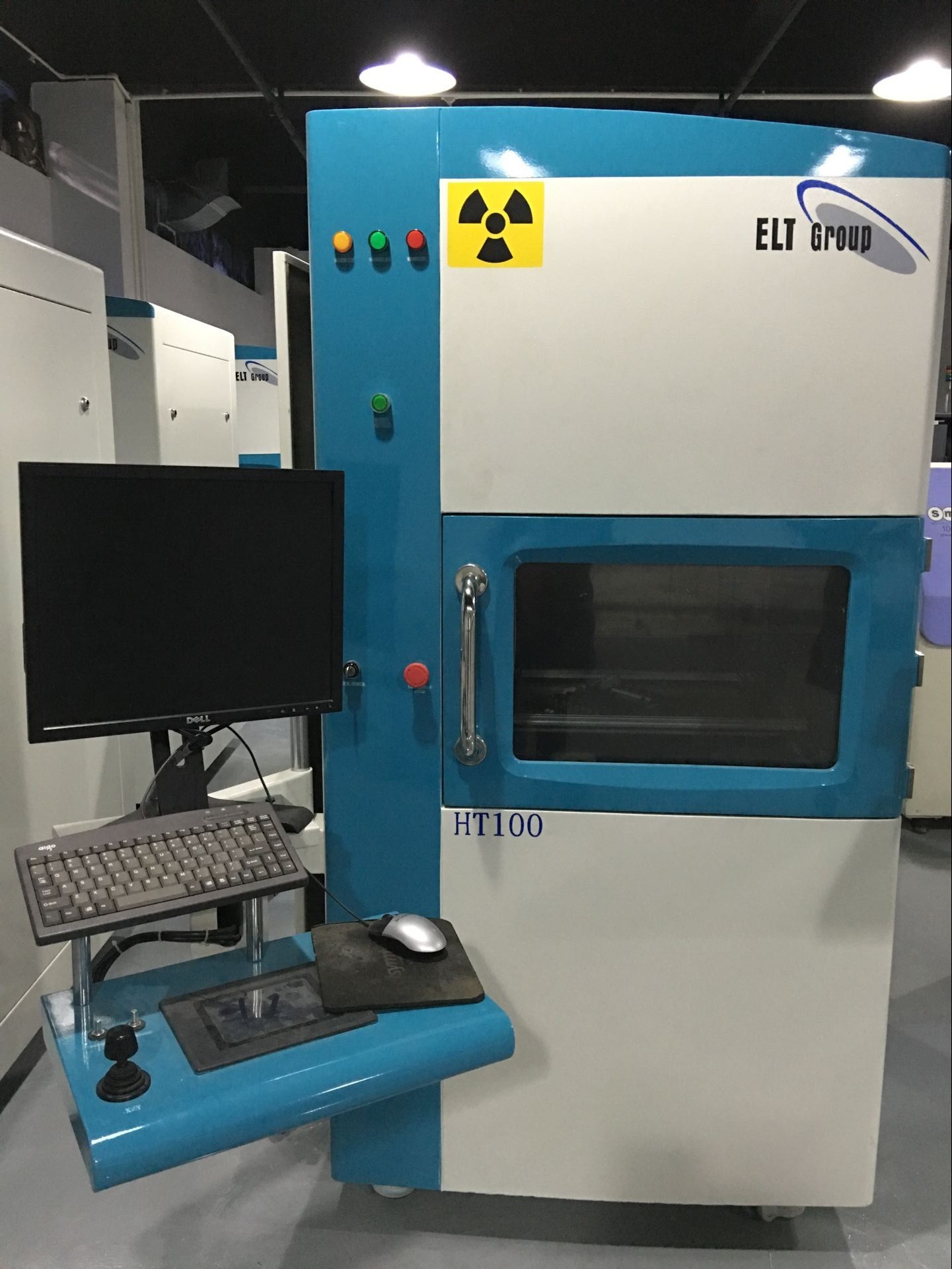

艾蘭特elt group ht100 x-ray bga檢測儀

 品牌

 elt group

 型號

 ht100

 規格

 1110*1236*1800

二手艾蘭特x光檢測機技術資料

產品簡介

ht系列高解析度x光無損探傷儀主要使用于bga、csp、flip chip、半導內部以及多層電路板的質量檢測，并能快捷清晰地檢測電路板的焊接情況，特別適用生產過程的質量檢測和返修后的質量檢測。ht包括一個基于windows系統平臺的工作臺（ht -1000），并配有圖像多樣采集功能，能夠做到圖像同步采集與分析。ht光機完全體現了elt設計中的集使用簡便、圖像清晰、價格合理的完美理念。

ht適用范圍:

o bga，csp，flip chip檢測

o pcb板焊接情況

o短路，開路，空洞，冷焊的檢測

o ic封裝檢測

o電容，電阻等元器件的檢測

o一些金屬器件的內部探傷

o電熱管、鋰電池、珍珠、精密器件等內部探傷

結構特點：

1.x/y/z,三軸可動

2.導軌無噪音，運動靈活

3.維護空間簡潔、寬敞，保養維護方便

4.安  全限位開關保證安  全

5.整體防護措施符合國際安  全輻射標準

6.ht 1000工作平臺有四種語言界面，使用方便

7.美國技術，世界先進水平

系統特點：

1.最高可達100千伏，5微米聚焦的x光管能產生125倍的幾何放大率，再加上電腦放大可以達到1000倍的放大率。

    2.觀察范圍可從1.5毫米至50毫米。

    3.采用激光筆輔助樣品定位。

    4.x光管的z軸可動控制（fov和放大率控制）。

    5.x光管探測器的z軸可動控制（fov和放大率控制）。

    6.載物臺可作±60°傾斜。

ht 1000軟件功能：

1.同步消除雪花，通過黑白對比而自動尋找邊緣；

2. bga焊球測量技術，只要輕點鼠標，就能對任一單個球體或球柵進行測量（可測圓、距離、角度、面積）；

3. 3d圖像模擬功能；

4.自動測量空洞百分比；

5.強大的圖像采集對比庫以便進行探傷分析；

6.具備鏡像、翻轉、對比度等多種圖像處理功能；

7.為方便各用戶，特設置中、英等國際語言支持；

8.特有spc或電子數據表格輸出能力。

技術參數：

 項目

 型號

 ht100

 光管

 x-ray tube

 光管類型 / tube style

 封閉管 / sealed tube

 光管電壓 / tube voltage

 100kv

 光管電流 / tube current

 0.12ma

 光管聚焦尺寸 / tube focus size

 5um

 冷卻方式 / cooling mode

 風冷 / air cooling

 幾何放大倍率 / geometric magnification time

 125倍

 載物臺 / sample table

 (帶旋轉±60°)

 x軸 / axis x

 450mm

 y軸 / axis y

 400mm

 z軸 / axis z

 300mm

 增強屏 / image intensifier

 視場 / field of view range

 6 inch

 解析度 /

 110 lp/cm

 x-ray外殼

 尺寸 / dimension

 1700 ＊1200 ＊1100mm

 重量 / weight

 約1000 kg

 電源 / power

 供電方式

 ac110-230vac, 50/60hz

 計算機

 computer

 品牌 / brand

 戴爾 / dell

 操作系統 / operation system

 windows®xp

 顯示器 / display

 19”lcd

 cpu

 intel pentium iv

 輻射安  全標準

 radiation safety standard

 < 1usv/hr（國際安  全輻射標準）

 工作環境

 working environment

 溫度

 safety operating temp.

 0-40℃

 保修期

 warranty

 一年保修

 one year for free

elt x光機主要優點：

1、        采用封閉式光管，成像穩定，壽命長，免維護。

2、        光管采用分體式，光管與高壓分開，目前日系的x光機大多是采用集成式，光管與電源集成在一起，以后更換成本高，elt采用分體式光管更換成本低，只需換光管，電源不用更換，比集成式光管成本低一半。

3、

       觀測過程無雪花，其他品牌，載物臺移動過程，屏幕圖像出現雪花，影響觀測效果。elt ht系列x光機載物臺移動過程，屏幕圖像正常，無任何雪花。

4、        采用130萬像素  高清晰ccd，移動過程無拖尾現像，目前大多數品牌移動時都有拖尾現像，要等街幾秒鐘圖像才能靜止，elt圖像實時移動，無拖尾現像。

5、        elt獨有圖像處理技術，可以看到兩個圓，目前除了開管能看到兩個圓，像同檔次x光機只有elt能看到兩個圓，對于判斷虛焊非常有幫助。
