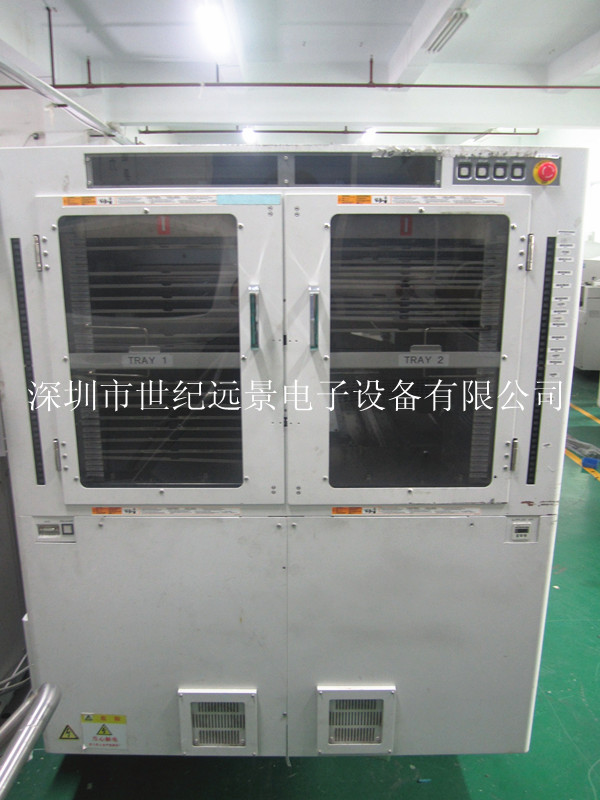

廠家直銷 二手 索尼sony si-f209多功能貼片機

 加工定制

 否

 品牌

 sony/索尼

 型號

 si-f209

 自動手動

 自動

 貼片速度

 7000（粒/小時）

 分辨度

 45（mm）

 喂料器數目

 120

 電源

 380（v）

 重量

 1600（kg）

索尼si-f209高精度泛用貼片機 提供高精度著裝及有效的空間節省.不停機運轉及最低時間損失,配備最新研發的飛行中認識系統和飛行中更換吸嘴系統，根絕工作頭移動時間損失，及幾乎排除實際運轉及目錄規格時間的差距。

o

產品信息

§ 品牌：索尼/sony

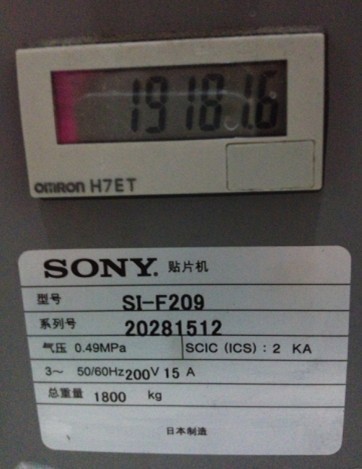

型號：si-f209

狀態：二手（2008年）

其他：多功能貼片機

產地：日本

技術參數

基板尺寸：50mm*50mm-460mm*360mm

基板厚度：0.5mmto2.6mm

貼裝頭數量：1個頭6個吸嘴

貼裝范圍：2012（0804）-32mmic

元件高度：max:7mm 移動相機，固定相機：25mm

貼片速度：0.49秒（7350cph）

貼裝精度:60um（cpk1.0以上）chip）

電源：ac3相200v±10％，50/60hz,耗電2.3千瓦

耗氣量：0.49mpa 100l/min

外觀尺寸：1220mm*1700mm*1573mm

重量：1800kg

產品特色:

·        實現sony cell生產方式的利器,達成人機平衡的工廠管理

·        0201(0603)/無鉛制程的量產實跡

·        新開發基板搬送機構,達成no

loss、高效率的理想生產要

·        sony獨自開發接帶式供料器(splicing feeder)

·        sony特殊視覺辨識系統，對應未來產品技術的需求

·        特殊拱形門鑄件機體，有效防止高速生產時的震動

·        可對應電子式供料器

·        可對應pop制程生產

設備重量：1800kg

機器尺寸：1220*1700*1588mm

基板的流向：（以前側為基準）左→右、右→左

搬送高度：標準900mm＋30，-10

貼裝速度：7350cph移動相機2500cph固定相機

安  裝節奏（最佳條件）：0.47s（移動相機）1.40s（固定相機）

貼裝精度：±0.05mm（chip）±0.04mm（vqpf208pins）

對象零件：2012~□32mm（移動相機反射）2012~□32mm移動相機最大零件高度7mm固定相機最大零件高度13mm

供料器最大裝載數：前側供料器40根（8mm供料器換算）

吸嘴頭構成：6支吸嘴/1貼裝頭

基板l/ul時間：實際基板更換時間是1.6s（最佳條件，依據nc資料﹐基板尺寸而不同）

對象基板：尺寸最小：5 0×50mm最大：4 6 0×360mm厚度0.5~~2.6mm

裝著許可範圍：尺寸最小：5 0×42mm最大：4 6 0×352mm

零件認識方式：反射照明﹐透射照明

使用環境：溫度1 5℃?30℃濕度30％?70％（不可有結露）

使用電源：交流3相2 0 0v±10％5

0/60hz 15a

功率：1.9kva

空氣消耗量：20l/min
